星型多缸柱塞式径向动力泵结构

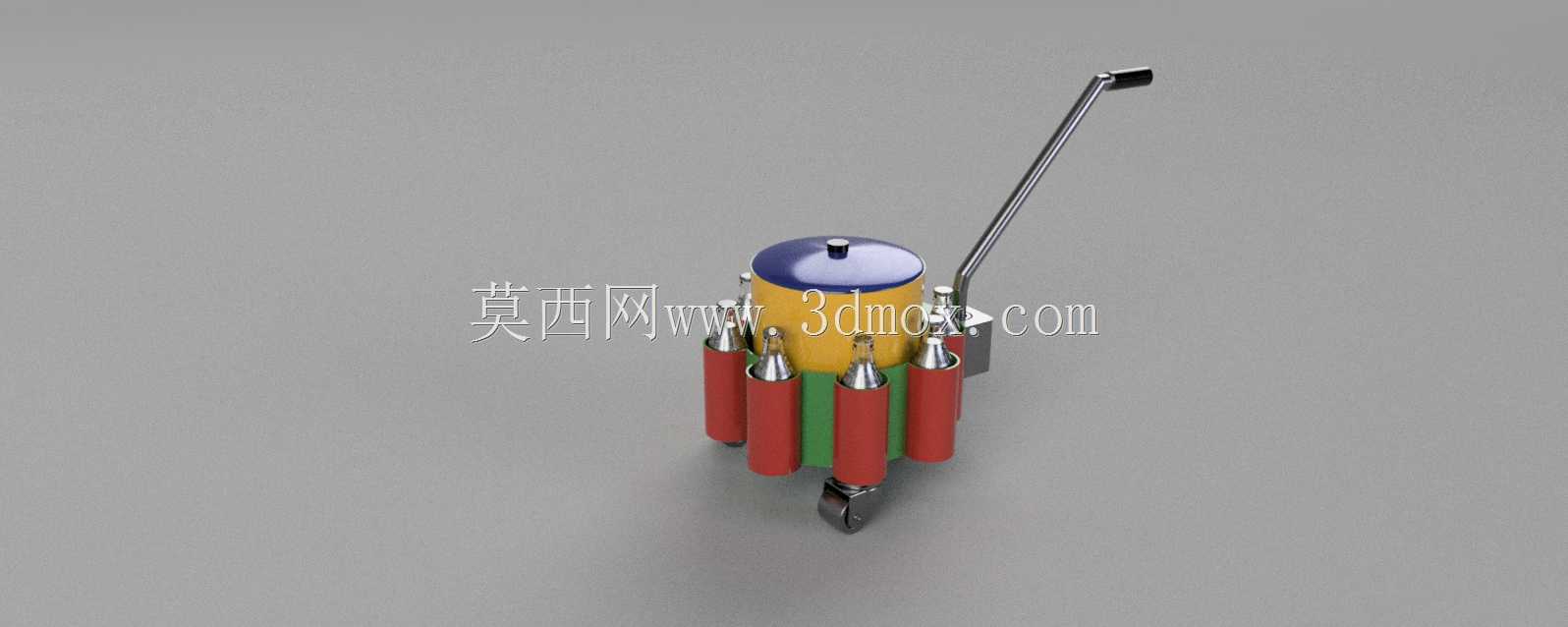

　　该结构采用星型径向排布的多柱塞组件作为核心做功单元，整体以中心回转体为承载基体，多组柱塞缸体沿圆周方向均匀向外辐射布置，前端设置大尺寸圆形端盖作为轴向定位与密封基准，侧方伸出的曲柄摇臂机构作为动力输入接口，可将外部旋转驱动力传递至内部偏心驱动结构，带动各柱塞沿各自缸体轴线做往复直线运动，完成介质的吸入、增压与排出循环。

　　从实际工况适配角度来看，这类径向多柱塞结构常应用在小流量高压力的流体输送场景中，比如小型液压站的动力源、实验台加压单元、便携式增压设备以及特种作业的流体供给回路。相比轴向柱塞布局，星型径向布置的优势在于单圈可容纳更多做功柱塞，曲轴每旋转一周可完成更多次吸排动作，输出压力脉动更小，同时各缸体独立沿径向安装，维护时可单独拆解某一缸组件，无需整体拆卸泵体，在野外作业或者空间受限的检修场景下实用性更强。

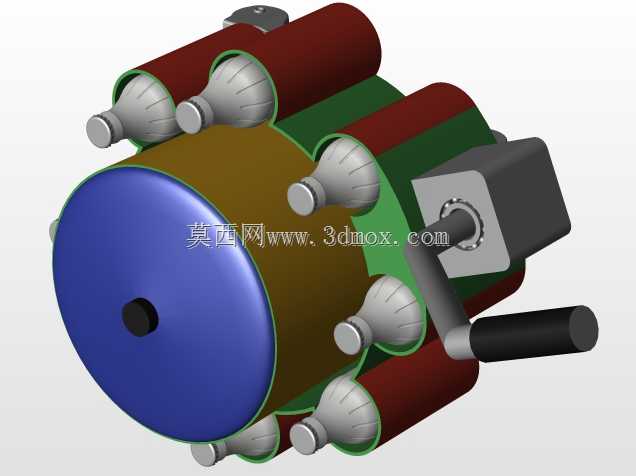

　　结构设计层面，中心回转基体承担了所有缸体的定位支撑与内部流道汇集功能，各柱塞头部的球头结构与偏心驱动盘形成随动配合，运转过程中球头可自适应微量角度偏差，抵消加工装配带来的同轴度误差，降低卡滞风险。外围的深色缸套为柱塞往复运动提供导向腔体，缸套与中心基体的结合面预留密封安装位，可适配O型圈或者组合密封件，防止高压介质沿结合面泄漏。前端蓝色端盖通过周向均布的紧固件与基体连接，既可以封闭内部驱动腔，也可作为前端安装基准面，端盖中心的通孔预留了驱动轴穿出或者压力检测接口的安装空间。侧方的方形安装座与摇臂手柄组成手动/机动两用输入结构，在无外接动力的场景下可通过摇动手柄直接驱动柱塞做功，接入电机联轴器时也可将手柄拆除，替换为带轮或者联轴器接口，适配不同动力输入条件。

　　安装边界方面，整体径向最大轮廓由最外侧缸套的外圆决定，轴向长度从前端盖端面到摇臂末端形成完整尺寸包络，安装时需在径向预留足够的散热与操作空间，尤其是各缸套对应的柱塞检修位置，要留出抽出柱塞组件的操作距离；侧方摇臂的摆动行程范围内不能布置其他管线或者结构件，避免运动干涉。底部与安装机架连接时，可依托中心基体的外周或者侧方方形座的安装孔位做固定，固定面需要保证平面度，防止泵体受力变形导致柱塞孔位偏移。流道接口可根据实际需求在基体的预留位置加工进出油口，进油口建议布置在低压侧靠近腔体下部位置，保证介质充盈，出油口汇集在高压端，可直接连接压力表与输出管路。建模过程中各柱塞与缸套的配合间隙、球头与驱动盘的接触轨迹、摇臂与输入轴的传动相位都做了对应装配约束，运转仿真时可直观看到多柱塞依次往复的动作顺序，也能校验相邻缸体之间、摇臂与外围缸套之间是否存在运动干涉，为后续的工程出图、密封选型以及样机加工提供完整的结构参考。
