B16锥柄钻夹头转接长轴结构

　　该转接轴主要面向小型台式钻床、手持电钻改装、雕刻主轴以及实验工装中钻夹头与动力输出端之间的连接需求。现场设备在更换夹持部件时，经常遇到原主轴长度不足、锥孔位置被护罩遮挡、夹具与工作台距离不合适等问题，单纯依靠标准钻夹头无法满足安装边界。该结构以一根细长轴为主体，一端加工出与B16钻夹头配合的锥柄，另一端保留圆柱轴段，用于插入电机轴套、联轴器或自制主轴座中，使钻夹头能够向前延伸并稳定承载。

　　从实际用途看，这类零件并不承担复杂传动，而是承担定位、传扭和延伸安装三项任务。锥柄端通过锥面自锁与钻夹头连接，装拆时依靠锥面贴合获得较高同轴度；圆柱端则根据动力源形式进行夹持或键连接，适合在轻载钻孔、铰孔、倒角、打磨以及小型旋转工装中使用。轴身中部设置的环形凸肩可作为轴向限位面，安装时能够抵住夹头端部或套筒端面，避免轴件在进给受力时过度推入，也便于控制钻夹头相对主轴座的位置。

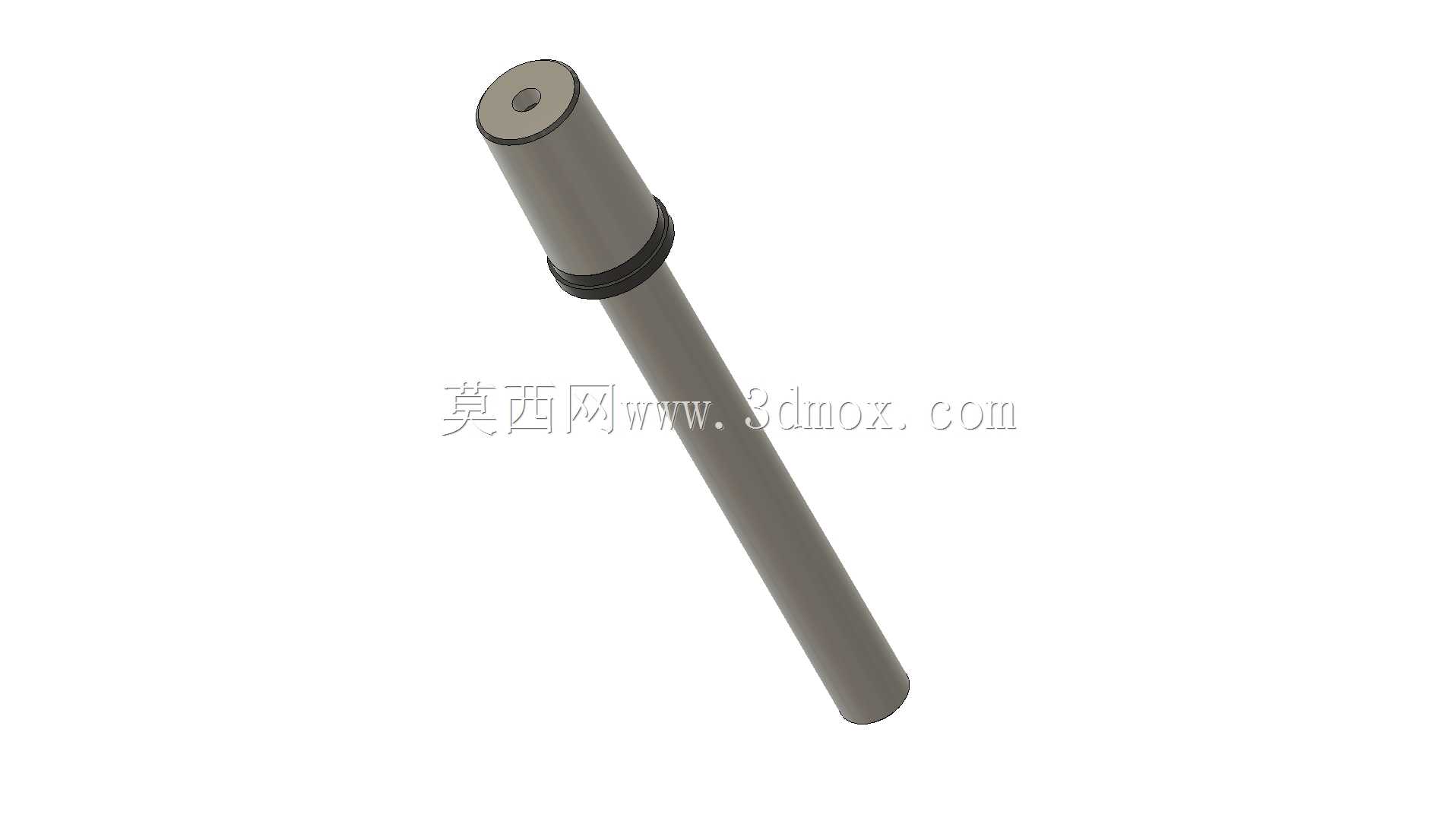

　　外形上，零件整体呈细长回转体，前端锥段较短，直径由根部向端部逐渐变化，以匹配B16锥孔；后部为等直径光轴，表面连续、无复杂槽口，便于车削加工和后期同轴度检测。锥段与长轴之间采用台阶过渡，既增强根部刚性，又形成明确的装配止挡。细长轴比例较大，因此在建模时需要重点控制轴线连续性、锥段角度、台阶圆角以及各圆柱面的同心关系。若轴段过长而直径偏小，高速旋转时容易产生挠曲和振动；若直径过大，则会增加转动惯量，并可能与防护罩、工件或工作台发生干涉。

　　设计思路上，应先确定钻夹头锥孔的配合范围，再反推锥柄大端、小端和有效接触长度。B16锥面并非只靠端面压紧，而是依靠足够的接触面积传递扭矩，因此锥段不能简化成普通圆柱，也不宜在配合面上开设影响接触的沟槽。后部轴径需要结合电机夹头、联轴器孔径以及轴承座内径确定，尽量选用常见标准直径，减少定制加工成本。轴肩位置则要根据设备内部空间布置，保证锥柄装入钻夹头后，轴肩不会压伤夹头尾部，同时能够承受一定轴向力。

　　安装边界方面，需校核长轴伸出动力端后的悬臂长度。悬臂越长，对根部夹持刚性和轴径的要求越高；在钻孔受径向力时，轴端挠度会直接影响孔位精度和表面质量。若用于高速主轴，应结合转速评估临界转速和动平衡，轴端不宜设置明显偏心结构。若通过联轴器连接，后轴段应保留足够夹紧长度，并考虑键槽、顶丝孔或扁位等防转结构；若直接由钻夹头夹持，则后轴端可做倒角引入，方便快速装拆。

　　在三维建模过程中，回转主体适合通过草图旋转生成，锥面、轴肩和倒角应保持参数化关系，便于后续调整轴长与直径。环形限位结构需单独检查其外径和宽度，外径过小无法起到定位作用，过大则可能影响夹头尾部空间。工程图输出时应标注关键配合直径、锥面规格、轴肩端面跳动、总长以及端部倒角；对同轴度要求较高的部位，可以后部支撑轴段为基准标注锥柄径向跳动。

　　该结构虽然外形简单，但在设备改造中属于直接影响加工精度的连接件。合理的锥面配合、轴径选择和悬臂控制，能够让钻夹头在有限空间内获得稳定支撑，减少振动、打滑和孔位偏移问题，同时为小型加工设备的主轴延长、夹具转接和专用工装搭建提供可靠的基础零件。
