水冷高速CNC磨削主轴三维结构

　　这套三维结构围绕直径100mm级水冷高速电主轴展开，面向雕刻、铣削、磨削、钻孔等高速旋转加工场景。主轴在数控设备中承担刀具夹持、动力输出和旋转精度维持的核心任务，常见于非金属板材加工、模具轻切削、铝合金高速加工、木工开料以及小型精密磨削工位。与风冷主轴相比，水冷结构通过筒身内部循环流道带走电机和轴承产生的热量，使长时间连续运行时外壳温升更低，热伸长更可控，也更适合对噪声、振动和尺寸稳定性要求较高的设备布局。

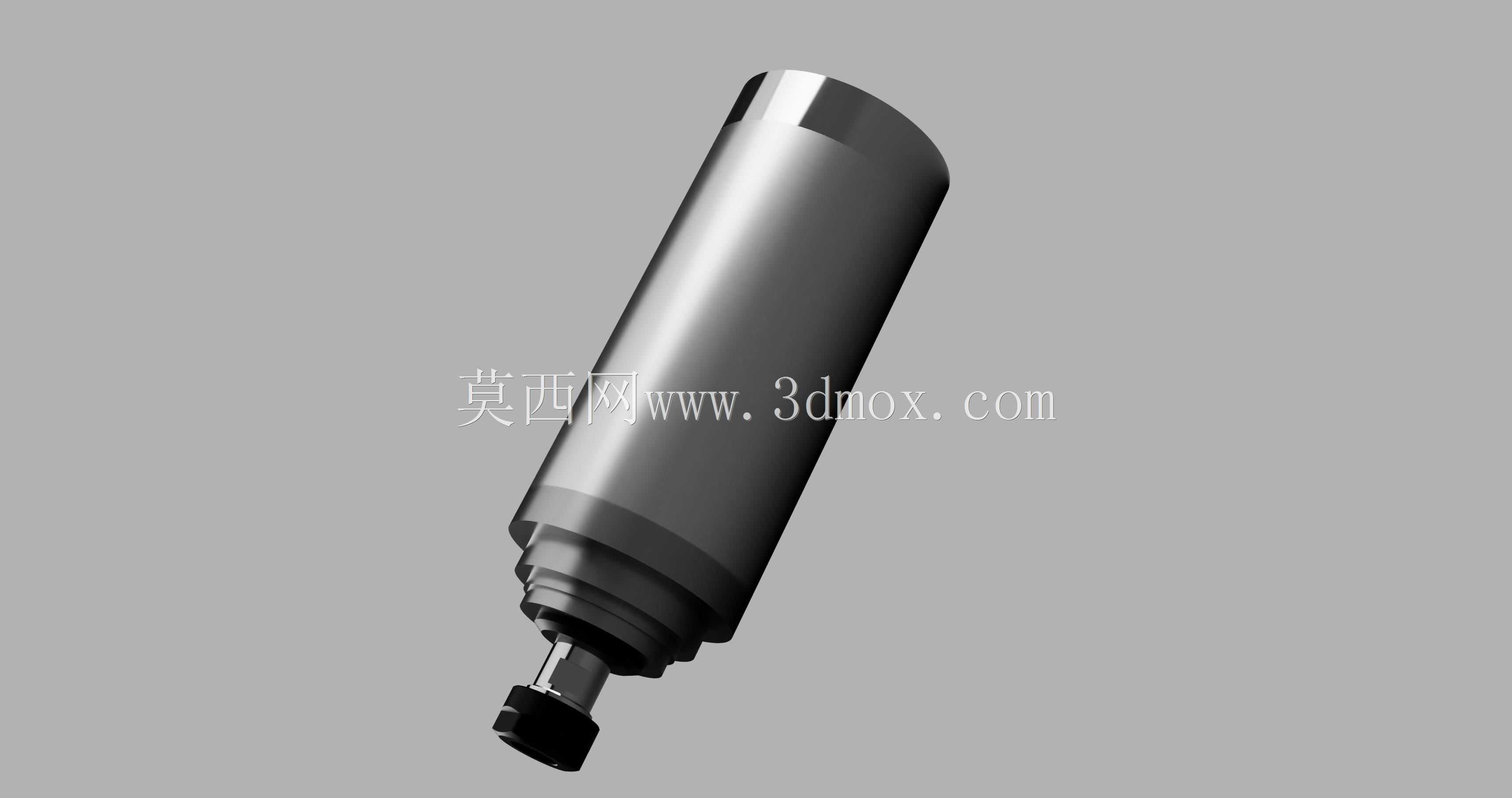

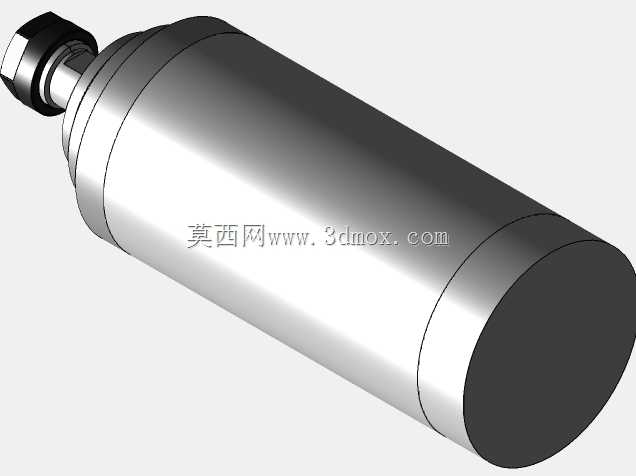

　　从外形边界看，主体采用近似圆柱形筒身，外径按100mm规格建立，轴向长度约200mm，整体安装空间紧凑。圆柱外壳不仅有利于夹座抱紧，也便于在机床横梁、滑台或专用动力头上同轴布置。前端设置ER20型夹头结构，用于装夹铣刀、钻头、磨棒等旋转刀具；夹头螺母、输出轴颈、端面台阶和后端接线/冷却接口区域均按装配关系进行了表达。模型在外形上保留了主轴最关键的干涉检查要素：筒身最大外圆、前端螺母外径、刀具伸出方向、尾部管线连接范围以及安装座所需的包络空间。

　　结构设计的重点不只是还原外观，而是体现高速主轴在工程使用中的约束。前端轴承区域需要承担径向切削力和少量轴向载荷，因此轴端直径、螺母位置和端面过渡都应服务于刚性与同轴度。筒身中段为电机主体与冷却通道所在区域，外圆表面通常作为安装基准，被主轴夹座固定后，需要保证轴线与进给方向的平行或垂直关系。水冷接口虽然在外观上占比不大，但在整机布置时必须预留软管弯曲半径和拆装空间，不能让管路贴近运动部件，也不能在Z轴升降过程中形成拉扯。

　　在设备选型和三维布局阶段，这类主轴模型常用于校核主轴夹座、拖板、防护罩、刀具长度和工件之间的相对位置。100mm外径属于较常见的中大功率规格，3kW级动力能够支持较高转速下的持续切削，但安装时不能只关注功率数值，还要结合刀具直径、材料、进给速度、冷却流量和轴承寿命综合判断。高速主轴对动平衡较敏感，ER夹头、螺母和刀具组合后的跳动会直接影响加工表面质量，因此前端结构在建模时应保持回转体同轴关系，避免装配偏心。

　　水冷方案的优势在于热稳定性。主轴高速旋转时，电机铜损、铁损以及轴承摩擦都会转化为热量；若热量集中在筒身内部，轴系热伸长会改变刀尖位置，精加工尺寸就容易漂移。水冷筒身通过循环介质将热量传递到外部冷却机，使主轴在较长班次内保持较稳定的轴向尺寸。对于雕刻机和小型CNC加工设备而言，这种结构还能降低风噪，并避免风冷叶轮在粉尘环境中积灰、堵塞的问题。

　　安装边界方面，圆柱筒身需要配置匹配直径的主轴座，夹持位置通常避开前端薄弱台阶和尾部接口区域，尽量落在刚性较好的主体段。固定时既要保证抱紧力足够，防止重切削或急加速时主轴转动、滑移，也不能因局部夹紧过度造成外壳变形。模型中前端到夹头螺母的距离、刀具装夹后的伸出长度、尾部冷却和电缆所需空间，都是做机床防护罩和走线设计时必须考虑的内容。若主轴随Z轴上下运动，还需校核软管最小弯曲半径、线缆拖链行程以及刀库或对刀仪的相对位置。

　　从功能特性上看，该类主轴兼顾高转速和较宽的工艺适应性。ER20夹头能够覆盖一定范围内的刀柄直径，适合频繁更换不同刀具的加工任务；水冷壳体有利于连续作业；圆柱外形便于标准化安装。三维建模时，回转主体可按车削加工思路建立，前端螺母、夹头、输出轴和尾部接口则通过独立零件表达装配层次。对于结构工程师而言，该模型不仅可用于展示主轴外观，更适合作为设备总体设计中的动力头参考件，用于完成空间占位、运动干涉、冷却管路、夹持座和防护结构的协同设计。
