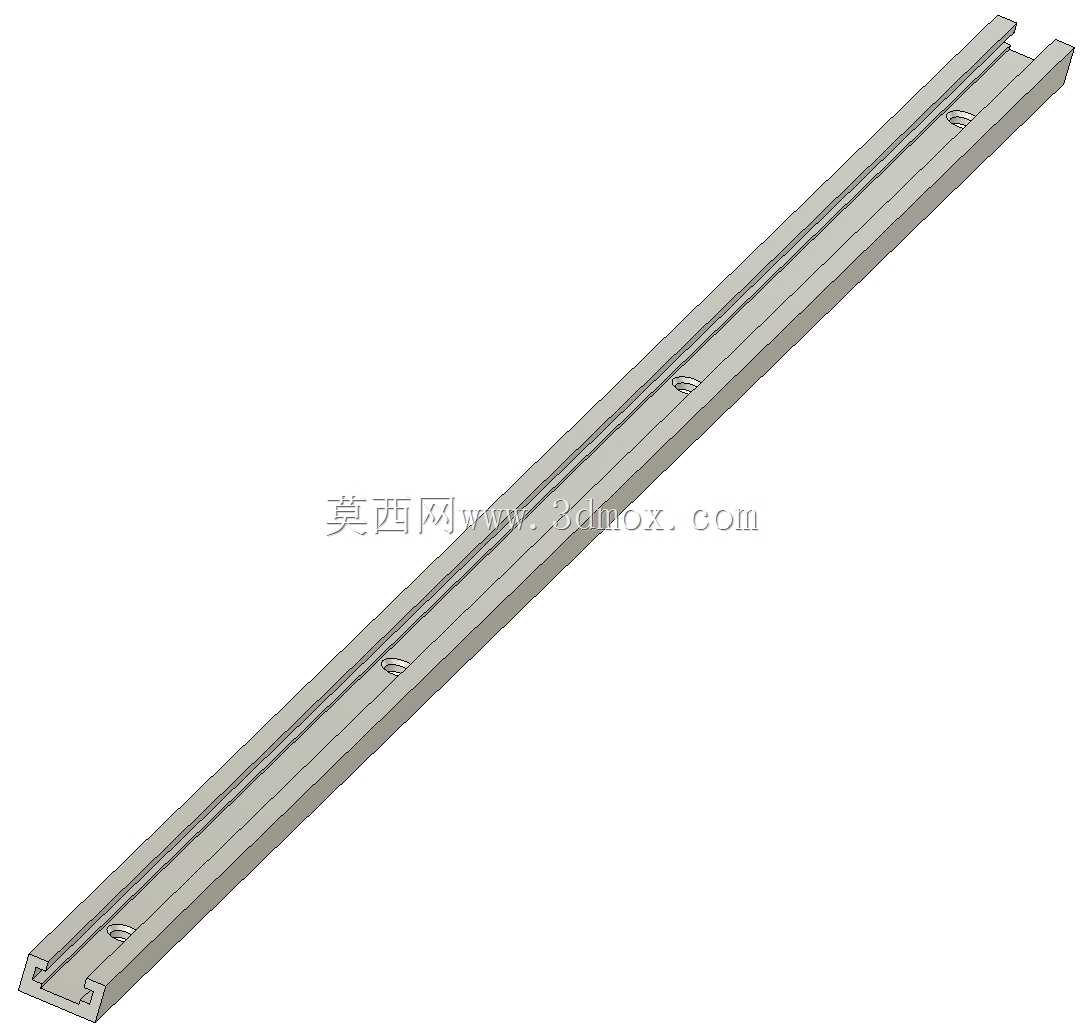

铝制T形倒角直线滑轨600mm长

　　在桌面级数控改造、小型雕刻机进给轴以及3D打印机运动机构里，长行程直线导向件往往决定整套设备的运行平顺度。这套铝制T形倒角轨道针对30规格滑块配套设计，单根有效长度做到600mm，主体采用铝合金挤压型材加工，相比钢制导轨重量明显降低，对悬臂式或龙门轻量化机架的负载压力更小，同时铝件表面易做阳极氧化处理，长期使用中抗锈蚀能力优于普通碳钢光轴。

　　从结构上看，轨道截面呈T形布局，顶部两条平行导向棱边承担滑块的侧向约束，棱边外侧特意做了倒角处理。这个倒角并非单纯的外观修饰：装配时滑块从轨道端部推入，倒角形成导入锥面，能避免锐边刮伤滑块内衬或卡滞钢珠；日常运行中，倒角也减少了棱角处应力集中，铝型材在受侧向弯矩时不易从边缘萌生裂纹。轨道沿长度方向加工有若干安装孔位，孔位分布与标准铝型材框架的槽距对应，机架装配时可直接用内六角螺钉从轨道背面或侧面锁附，不需要额外焊接，拆装调整都比较方便。

　　实际选型时要先核对安装边界：轨道总长600mm，布置在设备横梁上需预留两端滑块行程极限位置，避免滑块超程脱出；截面宽度对应30系列滑块，配合面的平行度在建模阶段就按挤压型材公差预留，装配时靠机架安装面的平面度来保证导向精度。这类轨道常见的应用场景是小型木工雕刻机的X轴横梁，刀具沿轨道做直线进给，铝轨的刚性足以承受轻铣切削的侧向力；也有用在自动化分拣设备的推料机构上，推板沿轨道往复运动，倒角棱边引导滑块顺畅滑行，长时间高频往复下磨损均匀。

　　建模过程中，导向棱边的倒角尺寸需要和滑块内槽的倒角匹配，过大的倒角会减小有效导向接触面积，过小则起不到导入作用；安装孔的沉头深度要保证螺钉头沉入轨道底面，锁附后轨道底面能完全贴合机架安装面，否则会出现轨道翘曲、滑块运行卡顿。轨道中心的通槽既减轻自重，也可作为走线或润滑脂容纳空间，部分改造场景里还能在槽内嵌入行程触发挡片，配合限位传感器实现原点与极限位定位。

　　对于做设备结构设计的工程师而言，这类长铝轨的三维模型重点在于还原截面特征与孔位分布，装配校核时可以直接把滑块套入轨道，模拟全行程运动，检查干涉并确认两端缓冲件的安装空间；相比单纯选用圆光轴导向，T形轨道的抗扭能力更强，滑块承受偏载时不易绕轴线转动，在需要挂载主轴或夹具的移动部件上稳定性更有优势。
