雷诺H4车型电机固定托座结构

　　该托座属于乘用车动力舱内的电机限位承载构件，对应雷诺H4平台的动力总成周边布局需求，核心作用是为电机提供刚性安装支点，同时约束电机在整车运行工况下的位移幅度，隔断电机工作振动向车身纵梁的传递路径。从整车装配场景来看，这类支座布置在发动机舱侧围与动力单元之间的狭窄空间内，一侧对接电机壳体的预装定位面，另一侧通过衬套、紧固螺栓与车身副车架或者机舱加强梁相连，日常要承受电机启停、急加减速、颠簸路面带来的多向交变载荷，既不能出现刚性不足导致的电机晃动偏移，也不能因硬连接过度把振动直接传导到驾乘舱。

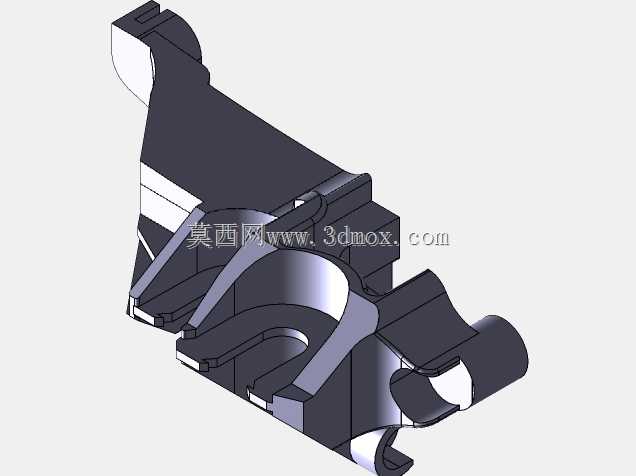

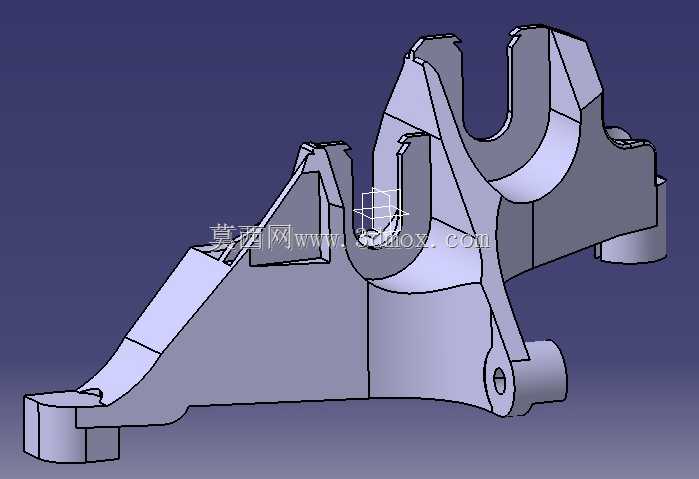

　　结构设计上采用了一体化铸造成型的异形托架形态，没有采用多件焊接拼接的方案，优势在于可以把多个安装点位的受力路径整合到同一基体上，减少拼接焊缝带来的应力集中风险。主体轮廓顺着动力舱的避让空间做了随形延展：上部开出两个半圆弧抱持卡口，卡口的圆弧曲率和电机外壳的圆柱段完全匹配，装配时两个卡口从侧方托住电机壳体，配合卡箍或者上压盖就能完成电机径向限位，卡口边缘预留的小凸台是压盖的贴合定位面，保证锁紧后接触面受力均匀。托座下部延伸出斜向加强筋板，筋板从底部安装筒位置一直向上铺展到卡口根部，把上部承载的载荷顺畅传导到下方固定点，筋板的厚度顺着应力流向做渐变处理，高受力区域加厚，低载荷区域适当减薄，在控制整体重量的同时避免局部应力超标。

　　托座下端设置了带通孔的圆柱安装耳，通孔内可以压装橡胶减震衬套，衬套中心穿装固定螺栓对接车身支架，这一结构是振动隔离的关键：电机运转产生的高频振动先经过托座基体传导到衬套，橡胶层的形变可以耗散大部分振动能量，只有极低幅度的低频振动会传递到车身，同时衬套还能补偿动力总成运行时的微小位移，避免螺栓承受硬性剪切力。托座侧面还预留了小尺寸的定位销孔，装配时先通过定位销和车身支架上的销孔对位，不用人工反复调整支座姿态，大幅提升流水线装配的效率，销孔和安装螺栓孔的位置度公差控制在很小范围内，保证电机装车后和周边线束、管路的间隙符合设计要求。

　　外形尺寸方面，整个托座的延展长度适配H4车型机舱内电机到侧梁的预留间距，整体高度不会干涉上方的空气滤清器壳体和线束走向，宽度方向避开了旁边的换挡拉索、空调管路的布置空间，所有外凸棱边都做了铸造圆角处理，既方便脱模，也消除了尖角处的应力集中。安装边界上，上部两个抱卡口的中心距严格匹配电机壳体上的两个支撑位间距，下部安装耳的孔位坐标和车身支架的预装孔完全对应，装车后电机的轴线角度符合皮带轮或者传动连接的对中要求，不会出现传动带偏磨、连接轴不同心的问题。

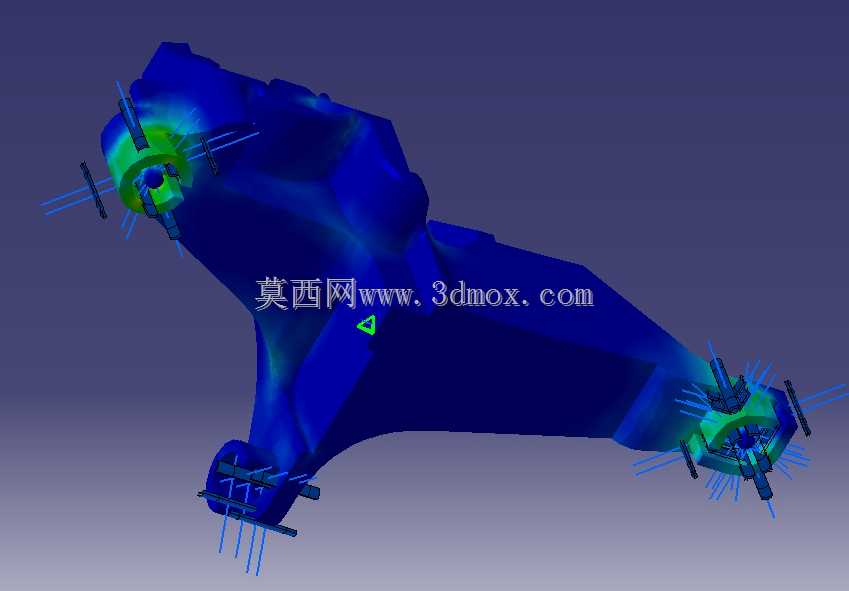

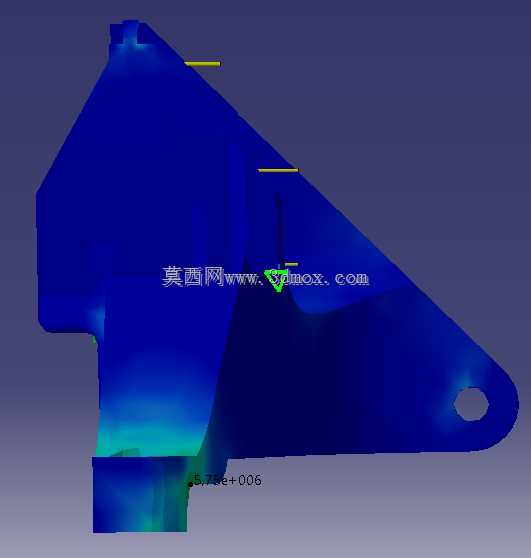

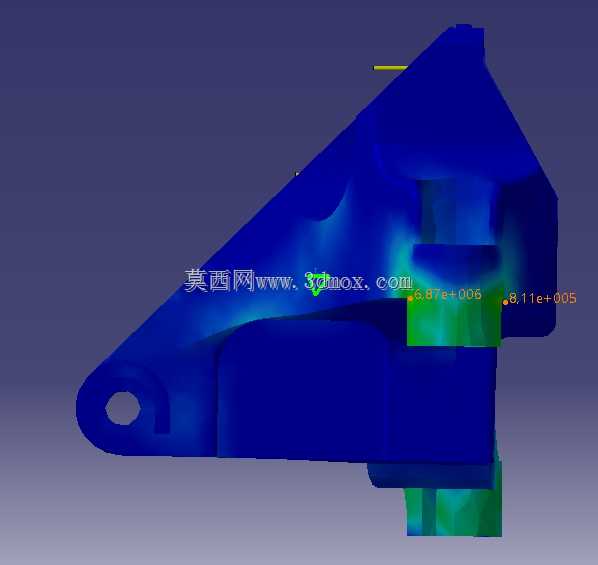

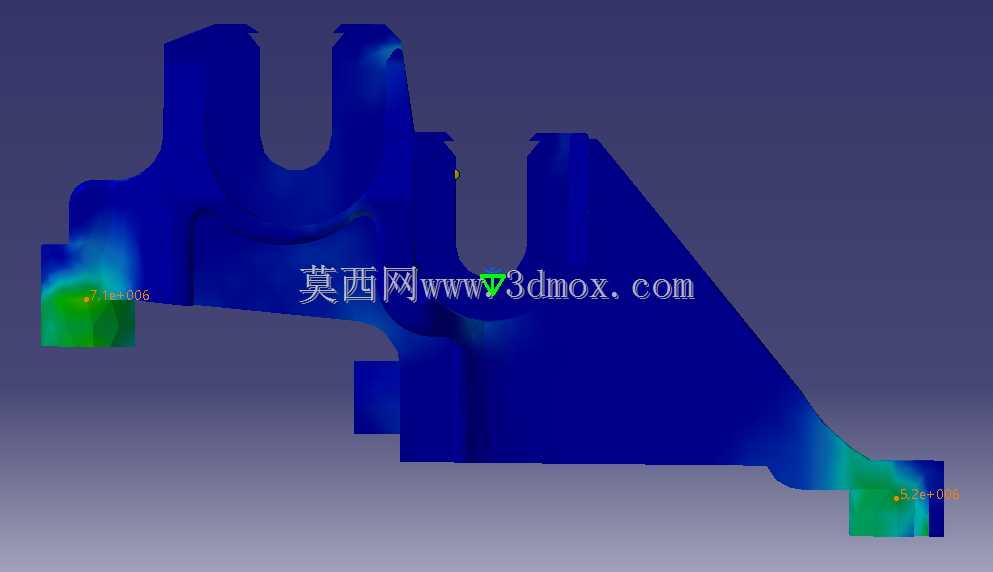

　　建模过程中需要重点还原铸造件的拔模斜度、筋板过渡圆角、安装孔的衬套压装公差段，还要把卡口配合面的加工余量区域区分开——铸造毛坯完成后，抱持圆弧面、安装耳端面、销孔内圆都需要后续机加工来保证尺寸精度，三维结构里要明确标注毛坯面和加工面的差异。这类支座的验证环节需要做模态分析，确保自身固有频率避开电机的常用运转振动频率区间，防止出现共振放大噪音，同时还要做极限工况的强度校核，在整车紧急制动、过深坑颠簸的冲击载荷下，托座不能出现塑性变形或者断裂，兼顾承载刚性、减震性能和机舱空间避让的多重需求。
