青铜圆柱螺母LRM对开式夹持壳体

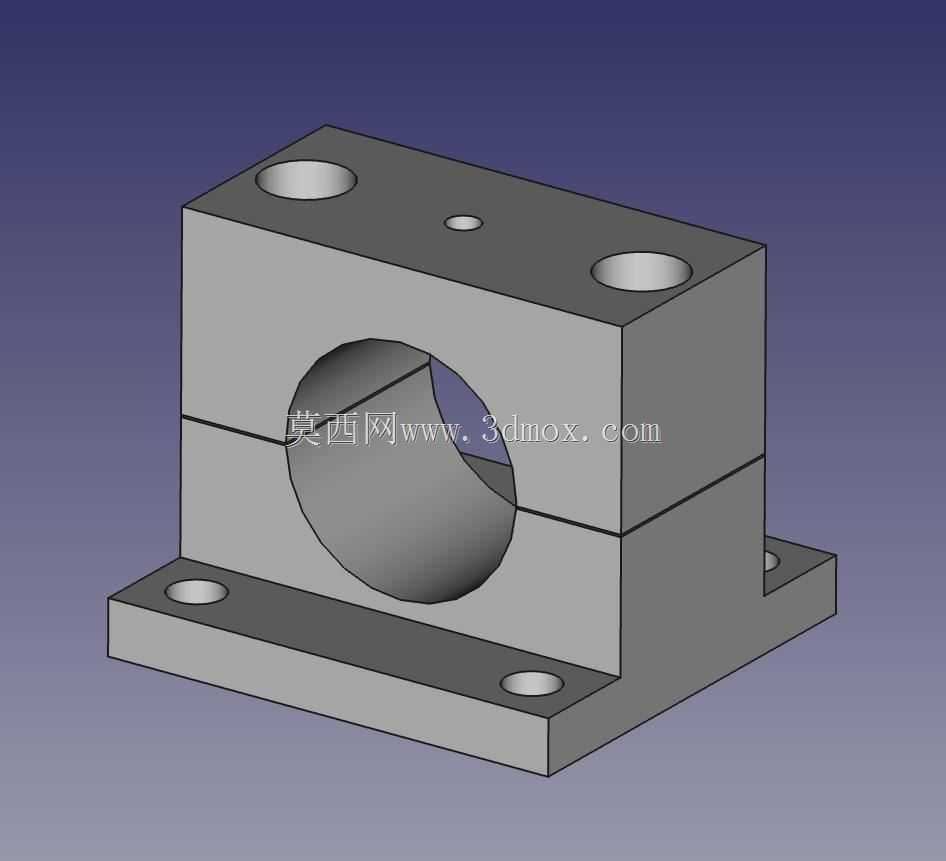

　　这套对开夹持壳体主要服务于直线传动副中青铜圆柱螺母的径向抱紧与轴向定位，常见于普通车床进给箱、木工推台锯升降立柱、包装设备导程调节机构以及小型工装滑台的梯形丝杠传动单元。现场装配时，青铜LRM螺母被完整容纳在上下两半壳体合围出的横向圆孔内，两半壳体沿水平分型面贴合，依靠顶部两枚紧固螺钉施加预紧力，把圆柱螺母外圆牢牢夹持，既阻止螺母随丝杠回转，又可在磨损后通过微量收紧补偿配合间隙，这也是很多轻载进给机构长期使用后消除回程空程的实用手段。壳体底部向外延展成带安装耳的法兰底板，底板上开设四个沉头通孔，可直接穿过内六角螺钉固定在设备滑座或焊接机架的加工面上；底板与上部夹持块之间做了立筋过渡，避免拧紧安装螺钉时夹持孔产生椭圆变形。

　　横向主孔的轴线与底板安装面保持平行，工程出图时需要同时标注孔轴线到底面的高度尺寸、孔轴线相对底板侧边的对称度，以及分型面相对孔中心的位置度，这些边界尺寸直接决定丝杠装配后与导轨的平行度，若平行度超差，丝杠运转会出现周期性卡滞并加剧螺母磨损。上部块体顶面除了两枚贯穿上下半体的锁紧螺钉孔外，还设置了一枚小直径定位销孔，销孔跨过分型面，用于上下半体合模时的周向定位，保证重复拆装后夹持圆孔的圆度不被错位破坏；底板安装孔采用沉孔结构，让螺钉头完全沉入板面以下，避免滑台移动过程中与周边管线、护罩发生干涉。建模过程中先以分型面为基准构建上下两个实体，主夹持孔采用整孔拉伸后再切分的方式完成，能够保证两半孔的同轴度完全一致，

　　远优于分别绘制半圆柱面再装配的做法；锁紧螺钉孔与销孔均在合件状态下一次性拉伸切除，随后按分型面拆分实体，可彻底规避上下孔位错位的问题。底板四角做了倒角去锐，夹持块外露棱边保留小倒角，既符合车间装配的安全要求，也便于铸造或铣削加工时排屑。这类壳体在实际选型时需要核对三组核心边界：一是横向夹持孔直径与所用青铜圆柱螺母外圆的配合公差，通常壳体孔取H7公差，螺母外圆按h6加工，形成小间隙过渡配合，方便螺母装入又不会出现径向晃动；二是底板安装孔的孔距与设备安装面的预留螺孔分布匹配，沉孔深度要覆盖所选内六角螺钉的头部高度；三是顶部锁紧螺钉的规格要与壳体块体厚度匹配，螺钉旋入下半体的有效螺纹深度不小于螺钉公称直径的1.5倍，

　　保证夹紧力足够且不出现滑牙。在进给机构运行中，壳体不仅承担螺母的反扭矩，还要承受丝杠传动带来的径向分力，因此块体在主孔上下方向保留了足够的壁厚，主孔外壁到块体顶面、底面的壁厚均大于孔直径的四分之一，避免长期受力后出现夹持孔扩张。分型面经过精铣加工，表面粗糙度控制在Ra3.2以内，两半贴合后不允许出现透光缝隙，防止切削粉尘、木屑进入夹持孔磨损螺母外圆。针对食品包装、木工设备等多粉尘工况，还可在分型面外侧增设浅槽粘贴密封毛毡，进一步提升防护能力。整体结构没有复杂曲面，全部由平面、圆柱孔与倒角构成，既可以采用铸铁铸造成型后铣削分型面、镗削主孔，也可直接用铝合金方块数控铣削加工，适配单件小批量工装制作与批量设备配套两种场景，结构简单、装拆便捷、维护时无需拆卸丝杠即可更换内部青铜螺母，大幅降低了设备停机维护的工时成本。
