16毫米立式光轴夹紧支撑座结构

　　该零件属于小型直线光轴系统中的立式支撑夹紧件，主要用于16mm直径光轴、导杆或短圆柱轴段的侧向固定。在自动化设备、检测工装、包装线导向机构、小型输送定位装置以及教学实验平台中，这类支座常承担把圆柱导向件稳定锁定在设备底板或型材安装面上的任务。与单纯托举式轴座不同，该结构在上部夹持区域设置开口槽，通过侧向螺钉收紧两侧立壁，使圆孔产生微量弹性变形，从而抱紧轴件；这种方式既可以限制轴的转动和轴向窜动，也便于在装配阶段调整轴的伸入位置，待整机对中完成后再锁紧。

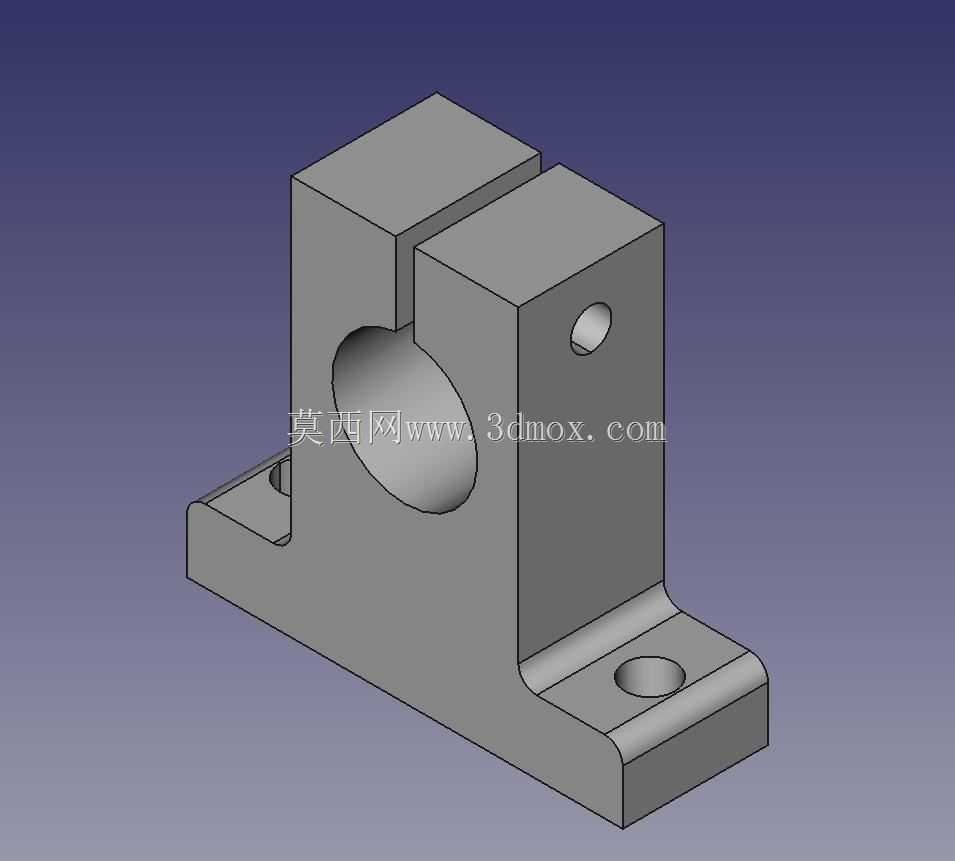

　　从外形上看，零件由底部安装底板、两侧竖向支撑壁和上部圆筒夹持区组成。底部为带折边的平板结构，左右两端各布置一个沉头安装孔，用于通过内六角螺钉将支座固定在机架平面上。底板与立壁之间采用圆角过渡，避免CNC加工后在应力集中位置形成尖锐内角，也提高了支座承受侧向载荷时的刚性。上部夹持孔横向贯穿，公称适配直径16mm的光轴；孔口边缘保留适当倒角，使轴件穿入时不易刮伤表面，也能减少装配初期的卡滞。夹持槽从顶部向下切入至圆孔附近，形成两个可相对靠近的夹紧臂。侧壁上的横向螺纹孔用于安装锁紧螺钉，螺钉拧紧时，槽口宽度缩小，圆孔对轴面形成均匀抱夹力。

　　设计这类支座时，需要同时考虑夹持可靠性、安装边界和加工可行性。底部两孔的中心距决定了支座在设备板面上的占用范围，孔位应避开上部夹持孔的投影区域，防止螺钉穿入后与光轴干涉。底板厚度不能过薄，否则锁紧时支座可能产生翘曲；立壁高度则要保证圆孔周围有足够材料包围，以提供夹持接触面积。开口槽宽度通常取较小值，既要在自由状态下方便轴件穿过，又要在螺钉收紧后产生足够变形量。若槽宽过大，夹紧臂刚度下降，受力后容易出现局部张开；槽宽过小，则可调变形量不足，对轴径公差的适应能力变差。

　　实际建模时，可先按安装面建立底板草图，拉伸出基础实体，再在底板上方构建两侧立壁与圆筒夹持区。横向夹持孔使用切除特征生成，顶部开槽通过矩形拉伸切除完成，侧壁螺纹孔则按标准螺纹底孔建模，并在工程图中注明螺纹规格。底板沉头孔需要与所选螺钉头直径和沉头角度匹配，保证螺钉安装后不高出支承面。所有外露棱边可根据加工方式设置小倒角或圆角，尤其是夹持孔两端、底板外缘和槽口根部，这些位置在频繁调机或手动装配时容易接触，倒圆后能降低应力集中并提升零件手感。

　　在设备用途方面，该支座并不承担高精度旋转轴承功能，而是偏向固定式导向支撑。它适合用于光轴不需要连续转动、只需要保持空间位置的场合，例如挡料杆支撑、传感器安装杆固定、导向轴端部限位、夹具导杆定位等。若机构中轴件承受较大径向载荷，应增加支座数量或选用带轴承的卧式支撑单元；若仅需轻载定位和频繁调整，这种开口夹紧座则结构更简单、成本更低、装拆也更方便。

　　安装时，先将支座通过底部两个沉头孔固定在基准面上，再把16mm光轴穿入横向孔内，初步调整轴的高度方向位置和伸出长度，最后拧紧侧壁夹紧螺钉。由于夹持力来自槽口弹性收缩，装配中应避免直接用螺钉顶压光轴表面，合理的受力路径是两侧孔壁环抱轴件，这样不会在轴上形成局部凹坑。对于需要重复拆装的设备，可在夹紧面保持适度粗糙度，以提高摩擦锁紧能力；而对轴表面要求较高的场合，则应控制夹紧力矩，避免压伤镀铬光轴。

　　从CNC加工角度看，该零件可由方块坯料一次装夹完成多面铣削，也可按批量采用型材或铸件毛坯后精铣。底面需要铣平，作为安装基准；夹持孔可通过镗孔或铰孔保证尺寸一致性；槽口加工后应清理毛刺，防止碎屑进入夹持面。螺纹孔位置应避开底板沉孔和主夹持孔，保证孔壁有足够啮合长度。整体结构没有复杂曲面，几何关系清晰，适合作为机械设计人员练习支座类零件建模、工程图标注和装配干涉检查的实例。

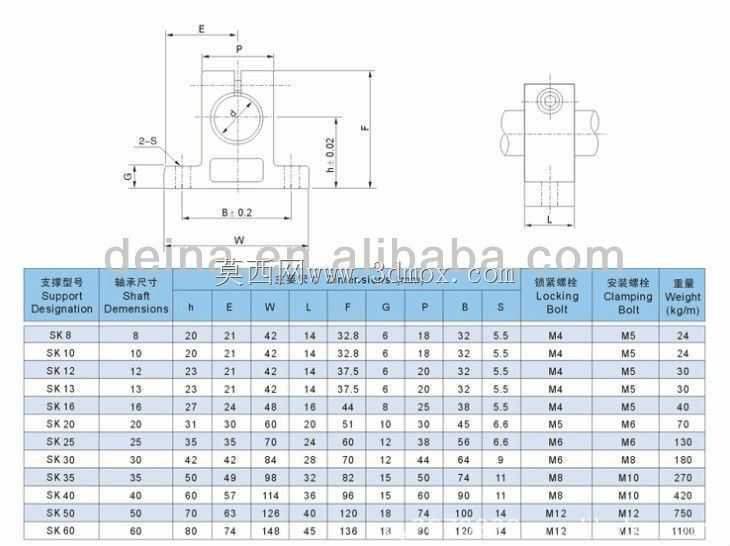

　　在整机布局中，该支座的外形边界较为紧凑，底部法兰向前后延伸，提供稳定支撑；上部夹持中心相对底板有一定高度，可把光轴抬离安装面，给螺母、连接板或其他附件留出空间。选型时应关注轴径、安装孔距、夹持中心高、侧壁螺纹规格以及槽口夹紧方向，确保与周边机构不发生碰撞。若多个支座共同支撑一根长光轴，应保证各座夹持孔同轴，可在装配时以光轴本身作为穿装基准，先轻锁全部支座，再校正底板位置后最终紧固。
