十二毫米立式开口光轴夹紧固定支座

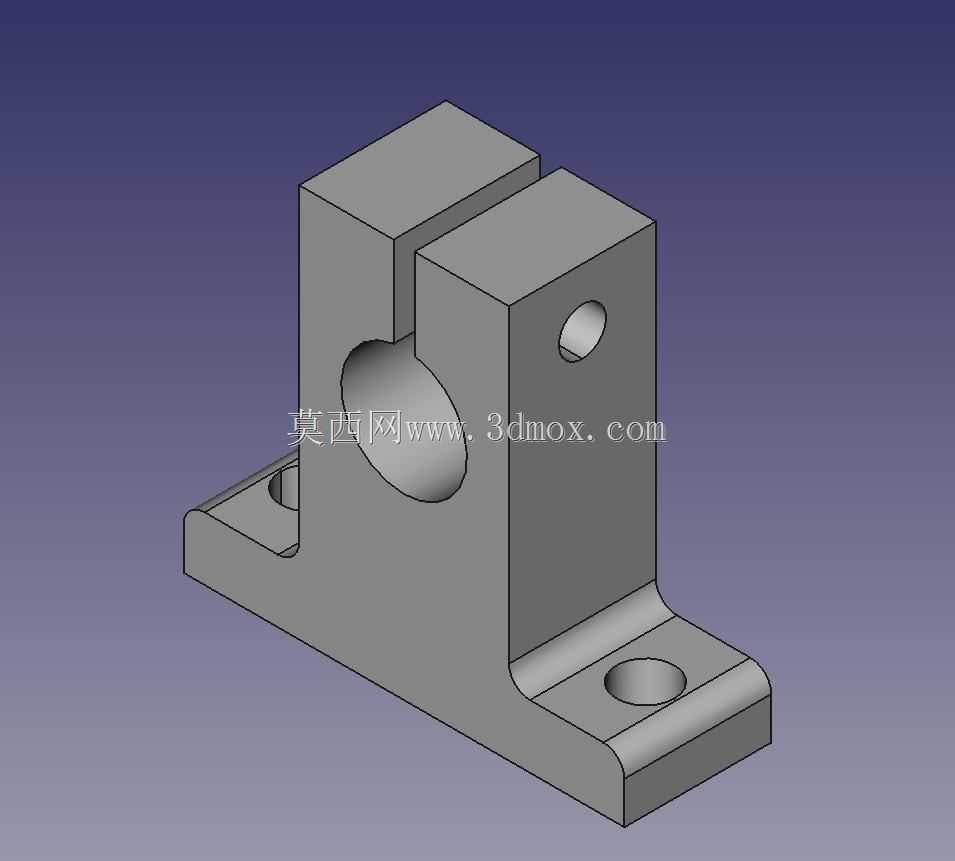

　　在桌面型直线模组、小型包装送料架、3D打印运动轴以及实验台导向机构里，光轴的固定方式往往决定整套导向系统的后期维护效率。常规整环式轴支座需要把轴端从轴承座内逐段穿入，轴上已经装配滑块、同步轮或限位环时，拆装会牵连一串零件；这款立式开口夹紧支座正是针对这类场景建立的结构，主体采用L形立式布置，底部两侧伸出带沉孔的安装翼，上部为带纵向开槽的夹持块，中间加工出适配12mm直径光轴的半圆夹持孔，侧面预留锁紧螺钉孔，拧紧螺钉后开槽间隙收缩，即可把穿过孔内的光轴抱紧锁定。

　　从实际装机逻辑看，这类支座最常布置在光轴两端作为端部支撑，也可在长跨距导向轴中部增加一个作为中间支承，用来降低细长光轴受载后的挠曲变形。底部安装翼贴合设备基板平面，两个沉头孔可容纳内六角螺钉头部，使螺钉顶面不超出支座底面，保证支座与安装面完全贴实；安装孔的孔位在建模时按对称边界预留，装配时先将支座轻锁在基板上，穿入光轴并调整同轴度、轴端伸出长度以及与相邻导轨、传动带的平行关系，再逐步拧紧侧面夹紧螺钉和底部安装螺钉，能避免先固定支座后强行穿轴造成的别劲问题。

　　上部夹持孔与光轴采用小间隙配合，未锁紧时轴可在孔内轴向滑动、周向转动，方便调试阶段修正轴的高度和方向；纵向开槽把夹持块分成两个弹性臂，螺钉锁紧时臂体产生可控弹性变形，包裹面均匀压在光轴外圆上，相比顶丝单点抵紧的方式，接触面积更大，夹持力分布更均匀，不会在光轴表面压出局部凹坑，也能减少振动环境下轴出现滑移、偏转的风险。夹持块侧面的小孔为锁紧螺钉过孔，对应另一侧设置螺纹孔，螺钉轴线尽量穿过夹持孔中心区域，使夹紧力沿径向作用，锁紧后光轴中心线相对底面的高度保持稳定。

　　建模时先以底部安装面为基准建立支座底面，拉伸形成L形主体，再在底部两翼绘制安装沉孔；上部夹持块的内孔按名义轴径设定，开槽宽度需要兼顾弹性变形量和夹持块刚性，槽宽过小会导致锁紧行程不足，槽宽过大则削弱臂体强度、容易在反复夹紧后产生疲劳裂纹。底座与立板交接处设置过渡圆角，既能缓解铣削加工时的应力集中，也能避免热处理或受力后转角位置开裂；底部翼板边缘做倒角处理，减少安装时划伤操作人员和基板表面的可能。整体壁厚分布遵循底部宽厚、上部夹持臂适度收窄的原则，底座承担设备基板传来的支撑反力，需要足够接触面积降低面压，夹持臂则保留弹性变形能力，二者通过立板传递载荷。

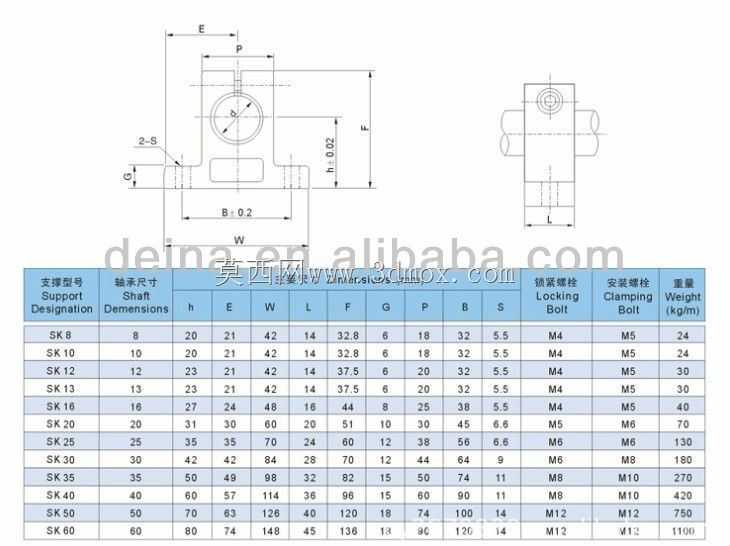

　　外形边界方面，支座底面宽度覆盖两翼安装孔外侧，长度方向沿光轴垂直方向延伸，保证螺钉锁紧时支座不会倾覆；上部夹持块高度需让光轴中心抬离安装面，为下方直线滑块、联轴器或传感器留出运动空间，夹持孔上方保留实体壁厚，避免夹紧时孔口发生过量变形。安装时要关注支座底面与基板的平面度，若基板表面存在焊渣、切屑或明显翘曲，强行锁紧紧固件会让支座本体产生微变形，导致夹持孔圆度下降、光轴穿入不顺；多支座同轴布置时，可借助一根标准光轴穿入全部支座，轻锁底部螺钉后转动光轴检查阻力，逐点调整支座位置直到全行程转动平顺，再按交叉顺序拧紧螺钉。

　　在CNC加工路径上，毛坯可选用方料一次装夹完成底面、立面和夹持孔粗加工，开槽工序安排在半精加工之后、最终锁紧调试之前，既能保证内孔圆度，又能利用开槽后的微量收缩补偿夹紧变形；沉孔底面需平整，保证螺钉头部锥面或台阶面完全贴合。这类支座结构不依赖复杂型腔，受力路径清晰，既适合小批量设备维修替换，也适合标准化模组批量装配，在需要频繁调整轴位、维护时不拆解轴上零件的场合，开口夹持结构比封闭式支座更具操作便利性。
