SC20UU箱式直线滑动轴承座结构

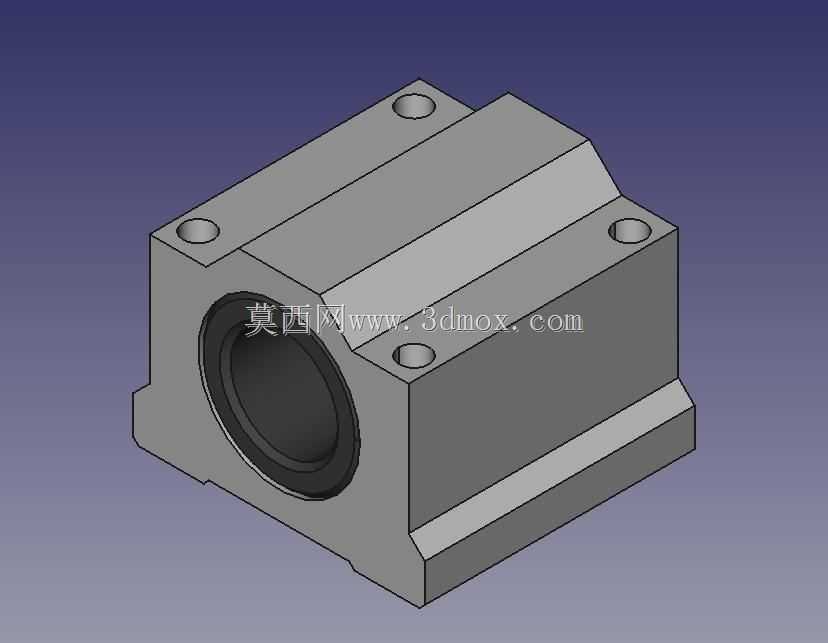

　　该结构对应自动化设备中常见的SC20UU箱式直线轴承单元，核心作用是为直径20mm的圆柱光轴提供低阻力直线导向。外形采用封闭方块式滑块壳体，中部贯通圆孔用于装入线性轴承衬套，壳体四角设置安装沉孔，顶部与侧面保留平整装配面，可直接承载移动工作台、拖板或执行机构。

　　在CNC路由器、小型雕刻机、点胶设备、分拣机构和实验平台中，这类轴承座通常成对布置在平行光轴上，使运动部件沿固定方向往复移动。相比单只裸露直线轴承，箱式壳体能够承受一定弯矩，并把载荷更均匀地传递到轴承衬套；相比导轨滑块，它结构简单、成本低、维护方便，适合轻中型载荷和中低速直线运动场景。

　　建模时需要优先确认中心孔轴线与安装底面的平行关系。轴承内孔名义规格按20mm光轴匹配，外壳宽度、长度和高度决定了安装空间边界；四角孔位要与设备安装板上的螺栓孔对应，沉孔深度需保证螺栓头部不干涉滑动台面。壳体侧面和端部的台阶并非单纯装饰，而是用于增强刚性、限定轴承衬套位置，并在装配时形成轴向定位。

　　从受力角度看，滑块在运动过程中不仅承受竖直方向载荷，还可能受到偏载、倾覆力矩以及往复启停带来的冲击。箱式结构通过包裹轴承外圈，提高了局部支撑刚度；底部较宽的接触面积可以降低安装面压强，减少薄板机架变形。若用于龙门式移动平台，两个轴承座之间的间距应适当拉开，以提高抗扭转能力；若用于单轴推杆，则要关注光轴支承间距，避免长行程下挠曲影响运行精度。

　　设计思路上，该模型把标准直线轴承与安装支座整合为一个可直接调用的部件。内部衬套承担钢珠循环和导向功能，外部铝制或钢制壳体承担连接、定位和防护作用。贯通式内孔便于光轴穿过，端部开口可观察轴承配合状态，也方便后续添加防尘圈或储油结构。对于粉尘较多的木工、雕刻和轻切削环境，可在两端增加密封件，减少碎屑进入滚珠通道。

　　安装边界方面，轴承座底面应与设备框架面贴合，装配面平面度不足会造成光轴卡滞；固定螺栓需按对角顺序拧紧，避免壳体受迫变形。两根平行光轴的同轴度和中心距需要在装配时校正，否则滑块会出现预紧不均、滑动阻力增大甚至轴承早期磨损。模型在三维布局中可作为运动副参考：中心孔轴线代表直线运动方向，底面代表安装基准，四角孔位代表紧固件边界。

　　在实际选型中，SC20UU多用于20mm光轴系统，设计者需要结合行程、载荷、速度和支撑跨距校核寿命。轻载高速场合可关注润滑与防尘，重载或悬臂场合则应增加滑块数量或加大轴径。该三维结构完整表达了箱体外形、内孔、安装孔和装配关系，可用于设备布置、干涉检查、安装板开孔以及直线运动机构方案验证。
