夹紧式电机杆刚性联轴器结构

　　该零件为一体式夹紧刚性联轴器，主要用于小型CNC设备、进给机构、实验台架以及电机与丝杆、光轴之间的同轴传动。结构采用圆柱本体加纵向剖缝的形式，通过两侧螺钉收紧剖缝，使内孔对电机输出轴和被传动轴产生均匀抱合力。与顶丝固定方式相比，夹紧结构不会在轴表面形成明显压痕，拆装后轴径配合面保持较好，适合需要反复调整位置或维护拆卸的小型传动单元。

　　从实际使用场景看，这类联轴器常见于桌面数控设备、小型滑台、3D运动机构、自动化送料模块以及教学实训装置中。电机侧与负载侧轴径存在差异时，可通过两端不同内孔完成过渡联接。模型所体现的10mm与6.35mm孔径组合，兼顾了常见小型电机轴和英制丝杆、光轴的连接需求。两端孔口设置沉孔或倒角区域，可避免轴端毛刺影响装配，也为轴伸入长度提供一定余量。

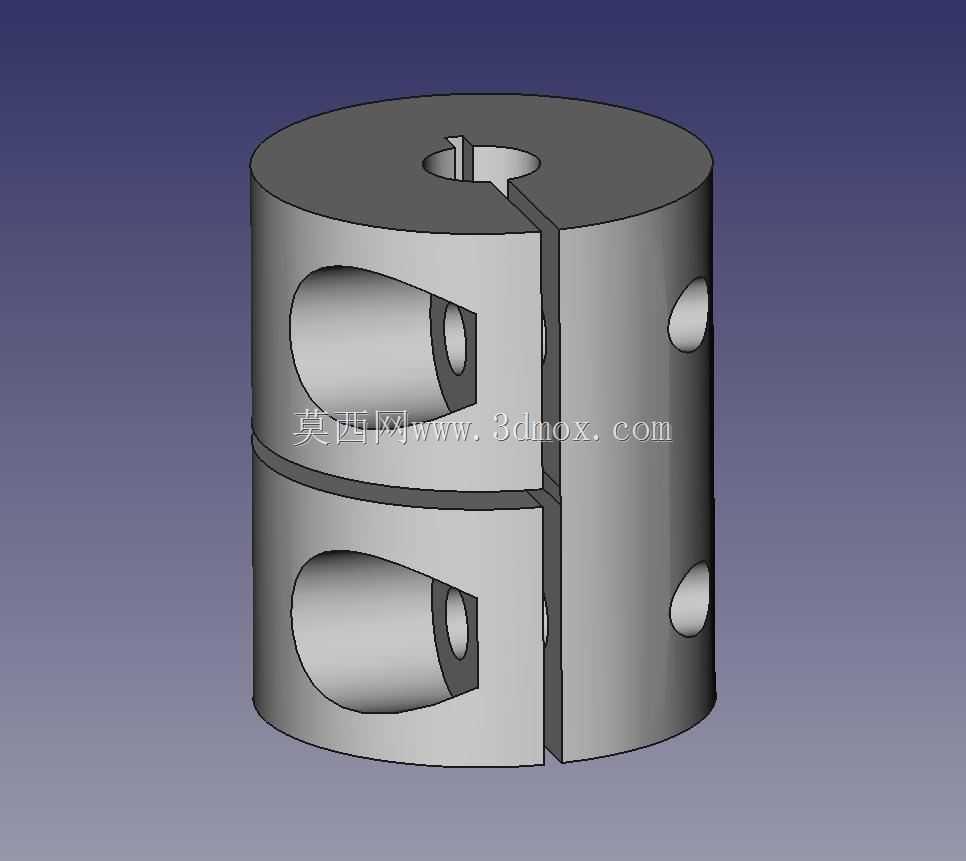

　　外形上，零件主体为短圆柱结构，外圆面布置多组螺钉孔。剖缝沿轴向贯通，将圆柱本体分成可弹性收缩的两部分，但整体仍保持一体，装配时不需要分离两半联轴器。螺钉拧紧后，剖缝宽度减小，内孔圆度在弹性变形范围内收缩，从而抱紧轴件。设计时需要关注螺钉孔位置与剖缝的相对关系：螺钉跨过分缝布置，才能将拉紧力有效转化为孔壁夹持力；若螺钉距离剖缝过远，夹紧变形会减弱，轴端可能出现微动滑移。

　　内孔与轴的配合不宜采用过大过盈。夹紧式联轴器依靠螺钉预紧产生摩擦扭矩，孔轴之间通常选用较小间隙或过渡配合，便于装配时轴件顺利插入。实际选型时要核对轴端长度，联轴器有效夹持长度应覆盖轴径的一定比例，过短会降低摩擦接触面积，过长则可能占用安装空间并增加外圆尺寸。对于频繁正反转或启动冲击较明显的场合，应保证螺钉预紧力，并在装配后复查轴与孔之间是否存在间隙。

　　安装边界方面，圆柱外径决定了联轴器周围需要预留的扳手空间和旋转安全间隙。外圆上的螺钉头不能与护罩、机架或相邻轴承座发生干涉，装配工具应能沿径向接近螺钉。两端轴的同轴度仍需控制，刚性联轴器不像弹性联轴器那样能够吸收较大偏心，因此电机安装面与丝杆支座应尽量保持同心。若设备框架刚度不足或孔位加工误差较大，强行装夹会把附加弯矩传递到电机轴承和丝杆支座，造成发热、噪声或轴承寿命下降。

　　建模时应重点还原纵向剖缝、两端阶梯内孔、径向夹紧螺钉孔以及孔口倒角。外圆轮廓虽然简单，但剖缝宽度、螺钉孔深度和沉孔尺寸直接影响工程理解。装配检查中，可让轴件分别从两端插入，验证轴肩、轴端与联轴器端面的位置关系；同时模拟螺钉拧紧路径，确认工具不会被电机法兰或连接板阻挡。对于CNC自制设备，该结构加工难度较低，棒料车削外圆和内孔后，再进行铣缝、钻孔和攻丝即可完成，适合小批量制作与设备维护替换。

　　该联轴器的功能核心不是补偿大偏差，而是在同轴度较好的紧凑空间内提供可靠、无背隙的刚性联接。设计人员在使用时应把它作为传动系统定位与扭矩传递的基础零件，同时配合电机座、轴承支撑和轴端限位共同考虑，才能保证运动平稳和长期运行可靠性。
