SC16UU箱式直线滑动轴承座结构

　　该结构对应光轴导向系统中常用的SC16UU箱式直线轴承单元，核心作用是把圆柱光轴上的直线运动约束为低摩擦、低间隙的往复滑动，并通过箱体外形把载荷传递到安装板、滑台或运动机构上。它在小型CNC、3D打印改造、点胶与送料机构、检测工装、推拉门架、包装辅助导轨等场景中使用较多，尤其适合轴径16mm、行程不长但需要稳定支撑的水平或垂直导向布置。

　　从实际装配关系看，中间贯通孔用于穿过配套光轴，内部容纳直线轴承衬套；箱体四周的沉孔用于从上方或下方穿入螺钉，将整个滑块固定在移动板上。设计时不能只关注中心孔径，还要核对安装孔间距、沉孔深度、箱体总宽、总高以及底面到轴线的中心高。中心高直接决定运动部件与导轨之间的相对位置，若与配套型材、连接板或工作台面不匹配，会造成光轴平行度偏差、轴承偏载甚至卡滞。

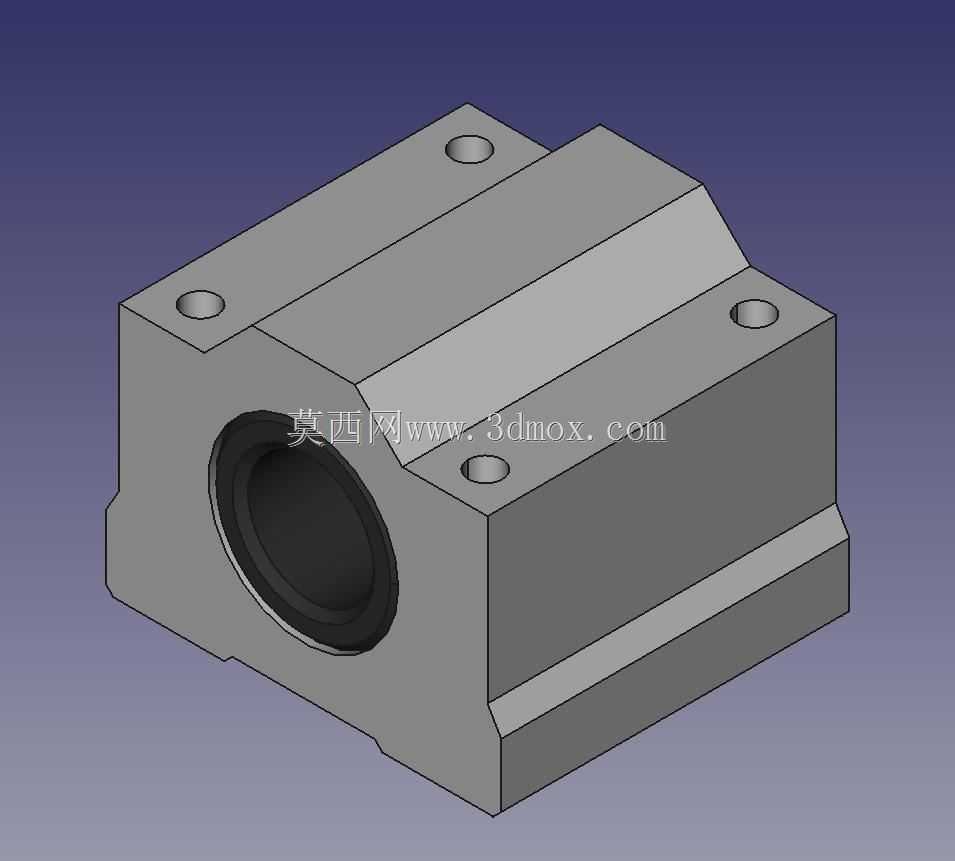

　　外形采用近似矩形箱体，顶部和侧面保留较厚实体区域，以承受螺钉预紧和滑块侧向力。前端可见的环形区域体现轴承外圈与箱体孔的配合边界，建模时应保证内孔同轴度，避免轴承压入后出现轴线歪斜。上部多个安装孔围绕中心通道分布，使固定点尽量靠近载荷传递路径；这种布置比单侧耳板更有利于抵抗倾覆力矩，也能让滑台在加速、停止时保持平稳。

　　结构设计思路偏向标准化、可替换和易安装。箱式外壳把轴承外圈包裹起来，既保护滚珠保持架和密封部位，也为安装面提供平整支撑。对于CNC类设备，X、Y、Z三轴常需要多个滑块协同工作，单个滑块的尺寸一致性会影响整根光轴上的同轴和等高关系。因此在三维建模中，应把轴承内孔、外壳安装面、螺钉孔、倒角和端部让位作为完整装配边界处理，而不是简单画成一个带孔方块。

　　选型和布局时，首先要确认光轴直径与滑块公称规格一致，其次根据载荷方向决定单滑块或双滑块组合。若运动板较长、重心偏离导向轴，或机构存在横向切削力、推拉力，应增加滑块间距，让两个滑块共同承担弯矩；若只承受轻载且空间受限，可采用单滑块，但需要控制悬臂长度。水平安装时，滑块底面与安装板应贴合，螺钉需交替均匀锁紧；垂直使用时，还要考虑自重、制动和限位，避免运动部件失速冲击轴承端部。

　　该类轴承单元的功能特性在于沿光轴方向提供顺畅移动，在径向方向提供定位支撑。它不适合承受较大的旋转扭矩，也不能替代交叉滚子导轨或高刚性滚柱直线导轨承担重载切削。工程应用中，若设备对粉尘、切屑或液体较敏感，应在轴端增加刮擦、防尘或遮蔽结构，并保证润滑维护空间。模型在结构审查阶段可用于检查光轴穿过位置、螺钉装拆空间、滑块与型材间距、限位块碰撞以及拖链或线缆的干涉问题。

　　从安装边界看，箱体宽度影响相邻轴的中心距，高度影响滑台板面与机架层级，端部长度则决定限位开关和缓冲块的布置位置。沉孔周围需要留出扳手或内六角工具操作空间，不能被立板、筋条或其他零件遮挡。若用于多轴并联平台，左右滑块应保持同一基准面，两根光轴也要平行；否则轴承在行程中会出现一边紧、一边松的现象，表现为移动阻力波动和局部发热。

　　建模表达上，可将外壳、轴承内圈视觉区域、安装沉孔和端部倒角分层建立，便于工程图中标注外形尺寸、孔位尺寸和配合尺寸。对结构设计人员而言，这类模型的价值不只是外观展示，更在于提前暴露装配干涉和选型边界：光轴能否贯穿、螺钉能否锁紧、滑块运动到极限位置是否碰撞、轴承中心高是否与执行机构对齐，都可以在三维环境中先行验证，从而减少实物返工。
