SC12UU箱式直线滑动轴承座结构

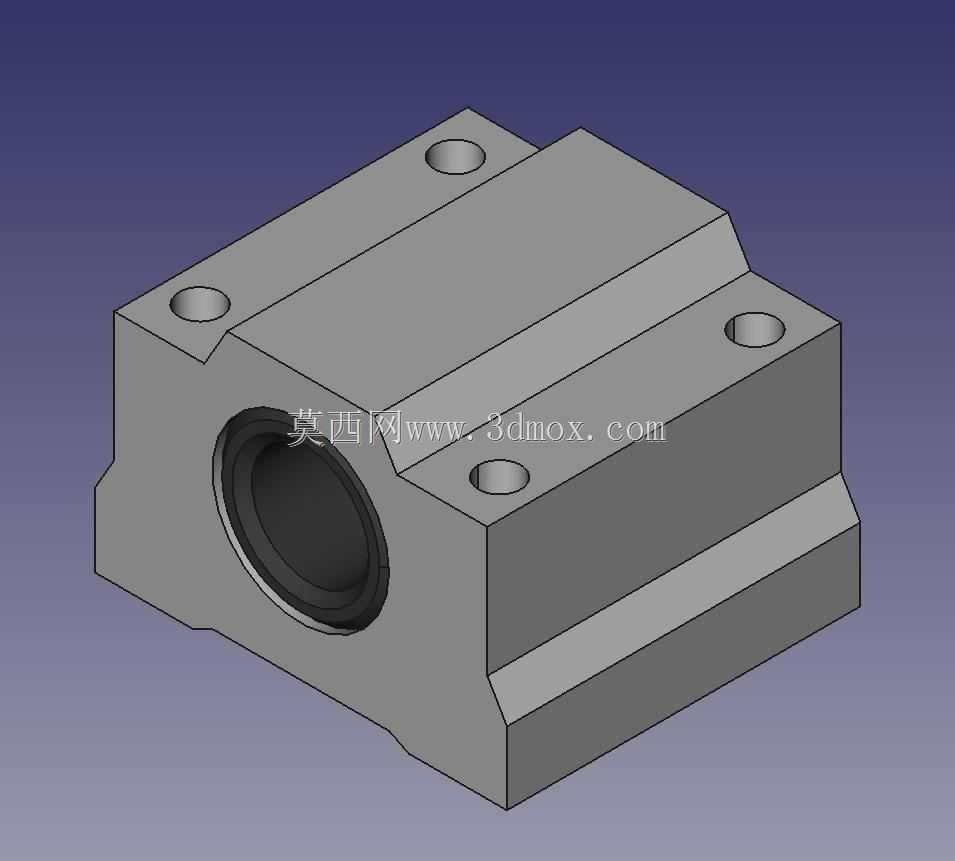

　　该零件对应小型自动化设备中常见的SC12UU箱式直线轴承单元，主体为封闭块状滑块，内部容纳12mm规格直线滚珠轴承，外部通过四个沉孔完成安装固定，主要用于沿圆柱光轴进行低阻力往复直线运动。这类结构在桌面CNC、3D打印运动平台、点胶机构、小型移栽滑台、检测设备进给轴以及包装机械的短行程导向部位都有广泛使用。

　　从实际装配角度看，箱式轴承座的核心作用并不只是包裹轴承，而是把圆柱光轴上的滚动导向转化为一个便于与工作台、拖板或执行机构连接的安装界面。模型中部横向贯通孔用于压入或装入直线轴承，轴承内孔与光轴配合；滑块顶面和侧面形成较宽的承载面，四个角部沉孔可穿过螺钉，将外部运动板、连接板或工装夹具固定在滑块上。工作时，光轴保持固定，滑块随负载沿轴向移动，也可根据机构布置将滑块固定、光轴带动执行件运动。

　　外形上，该滑块采用近似长方体的箱式轮廓，顶部带有阶梯状加强结构，底部两侧留出与安装面贴合的支撑边。四个安装孔分布在轴承孔外围，孔位避开内部轴承容纳腔，使螺钉锁紧时受力更加均匀。中部轴承孔外侧可见轴承外圈及挡圈位置，端面保留足够壁厚，能够承受径向载荷并限制轴承轴向窜动。整体结构紧凑，适合在空间受限的轻型设备中使用。

　　设计这类滑块时，首先要确定导向轴直径与轴承外径的匹配关系。SC12UU通常适配12mm光轴，轴承装入后应保证内孔轴线与滑块安装基准面平行，否则运动过程中会出现卡滞、偏磨或滚珠循环不畅。建模时需要重点控制贯通孔的同轴度、轴承腔内径、端面垂直度以及四个安装孔的位置度。箱体壁厚不宜过薄，尤其在轴承孔周围和螺钉凸台区域，应保留足够材料以承受锁紧力和工作载荷。

　　安装边界方面，滑块宽度、长度和高度决定了它在设备中的占用空间。布置时需在滑块两侧预留光轴通过空间，在端面方向保留轴承装入和维护余量；上方连接板的螺钉孔应与滑块沉孔对齐，螺钉长度要控制在合理范围内，避免过长螺钉侵入轴承腔。若用于双轴平行导向，两个滑块或两根光轴的平行度需要通过安装底板、型材框架或加工基准面保证，平行度偏差会直接增加滑动阻力。

　　在CNC设备应用中，这类轴承座常承担X、Y、Z轴轻型移动部件的导向任务。例如主轴安装板沿光轴进给、料斗推板前后移动、喷头或焊枪在小行程内定位，都可以采用箱式直线滑块完成导向。与开口型滑块相比，封闭箱式结构对光轴的包覆更完整，抗偏载能力更好，安装后不易因连接板轻微变形而失去导向精度；与导轨滑块相比，圆柱光轴加箱式轴承的方案成本更低、结构更简单，适合轻载、高速、中低精度的自动化场景。

　　三维建模时，可先按对称箱体建立主体块，再切除中部轴承孔和端部让位结构，随后在四角建立沉头安装孔，并对顶部加强筋、底部倒角和外形斜面进行细化。轴承内部滚珠、保持架和密封圈可根据展示需要简化或省略，但在装配模型中应保留轴承外圈、内孔以及卡圈位置，以便检查光轴、滑块和连接板之间的干涉关系。工程出图时还需标注安装孔间距、总宽、总长、总高、轴承孔轴线高度以及沉孔规格，这些尺寸直接影响整机布局。

　　使用过程中，滑块承受的载荷应尽量靠近光轴轴线，偏置过大容易使轴承局部受力集中，造成磨损加快。对于多滑块并联布置，应避免单根轴上强行约束过多固定点，通常采用固定侧与支撑侧配合的方式，补偿光轴挠度和装配误差。润滑与防尘也不可忽视，轴承端盖和密封圈能够减少切屑、粉尘进入滚动通道，在木工、雕刻、打磨等粉尘较多的环境中，应配合刮屑片或防尘罩使用。

　　总体来看，该模型呈现的是一种结构成熟、装配直接、选型方便的直线导向部件。它把轴承支承、安装连接和运动导向集成在一个箱体内，既方便工程师在方案阶段快速搭建运动轴，也便于后期维护更换。对三维设计人员而言，建模重点不在复杂曲面，而在孔位、基准、配合边界和安装空间的准确表达；对设备选型人员而言，则需要结合轴径、行程、负载、安装面和运动精度综合判断其适用性。
