长槽型工业炉侧向抽气集烟导流罩

　　这套长槽形罩体构件，是为贯通式连续热处理炉、长条形工件加热工位配套的侧向烟气捕集部件，在车间实际布局里，它并非独立放置的 standalone 零件，而是顺着炉体出料段或者炉口侧边的长向走线，把炉口溢出的热烟气、微量淬火油烟、保护气尾气顺着罩腔导向外接排风支管。现场安装时，罩体的长边沿炉口长度方向铺开，两端的斜切收口结构刚好对应炉体两端的封板位置，不会和炉门升降导轨、工件输送辊道的侧边支架发生硬干涉。

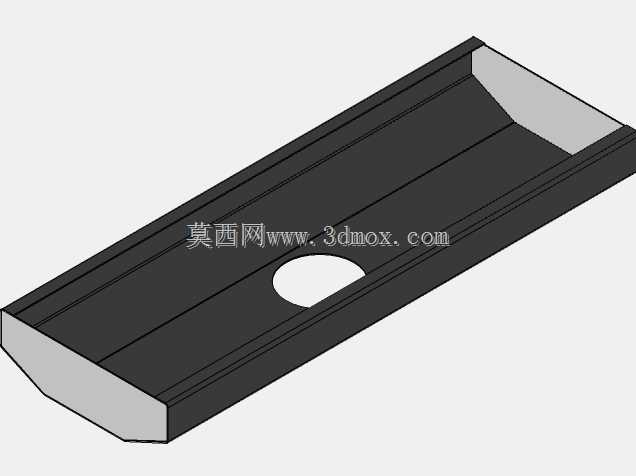

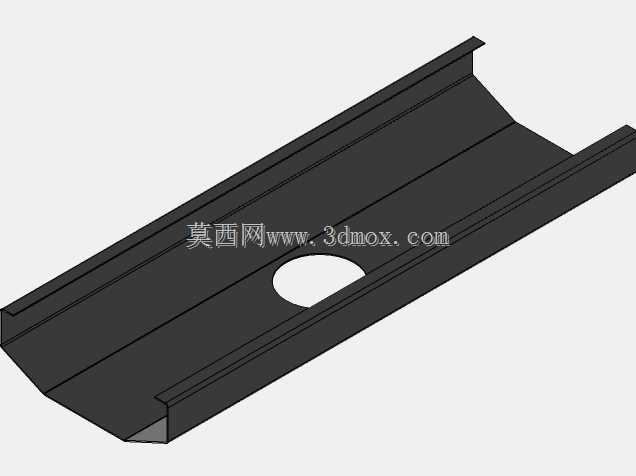

　　从结构形态上看，整体采用薄钣金折弯成型，主体是开口朝向炉口的长槽型腔体，槽底沿长度方向做了两道平行的凸起折边，这两道折边一方面大幅提升了长薄板的截面抗弯刚度——整罩长度远大于宽度，若采用纯平板折弯，吊运和长期受热后很容易出现中段下挠，折边相当于在槽底布置了两条通长加强筋，不用额外焊接加强筋就把板面的平面度控制在安装允许偏差内；另一方面凸起的棱边也能引导罩内壁冷凝的少量油滴、尘粒顺着坡度向低位汇集，避免积液直接滴落到下方高温工件表面形成斑痕。

　　罩体中段开设的椭圆形开孔，是对接排风支管的接口位：椭圆孔相比圆孔，在长槽窄幅的底面上可以获得更大的通流面积，同时开孔边缘到罩体两侧折弯边的剩余料宽足够，不会因为开孔切断钣金的传力路径。对接管道时，支管法兰可以直接贴合在开孔周边的平整板面上，周边预留的螺栓排布空间刚好容纳标准紧固件，不需要在罩体外部额外焊接转接凸台，减少了受热后焊缝开裂的隐患。

　　两端的斜向封板采用45度左右的斜切收口，而非垂直于长边的直端板，这个设计的考量有两点：其一，斜板引导气流从罩体全长的开口缝隙汇入后，向中段抽气口流动时，不会在两端直角位置形成涡流死区，避免远端炉口的烟气抽不走、在端部溢散到车间；其二，斜封板和罩体长边的折弯边采用满焊连接，斜向接缝的热应力分布比直角端板更均匀，设备反复冷热循环时，焊缝处的疲劳开裂概率明显降低。

　　安装边界方面，罩体的槽口宽度对应炉口外侧的烟气溢出带，通常罩口边缘距离炉体外壁预留50~80mm的间隙，既保证热烟气在热压作用下自然流入罩内，又不会和炉体的保温外护板直接贴死，减少罩体从炉壁传导吸收的热量，降低罩体本身的温升。罩体固定时，沿长度方向每隔一段距离在外侧折边上开设安装腰孔，腰孔的长轴沿罩体长度方向，用来补偿钣金件受热后的轴向伸长，避免固定点约束过强导致板面拱曲。

　　在气流组织逻辑上，这种长槽侧吸罩不同于顶吸式集烟罩，它不需要占用炉体上方的吊装空间，对于车间上方已经布置行车、消防管线的工位，侧向安装的优势非常突出：工件从炉内送出时，表面升腾的热烟气自然向上扩散，到达侧罩的罩口高度后，被罩内负压横向捕集，气流路径短，所需的排风量比远距离顶吸更低。建模过程中，钣金的折弯内半径统一取板厚的1~1.5倍，匹配工厂常用的折弯机刀具参数，展开后的料片轮廓没有复杂的异形切口，下料时可以直接用激光切割一次成型，后续折弯、焊接工序的工装都非常简单，不需要定制专用冲压模具，非常适合单件小批量的工业炉配套件生产场景。罩体表面后续做高温喷塑处理，折弯处的圆角过渡也能避免涂层在尖角位置积粉过厚、烘烤后脱落。
