Makeblock创意倒酒移动机器人结构设计

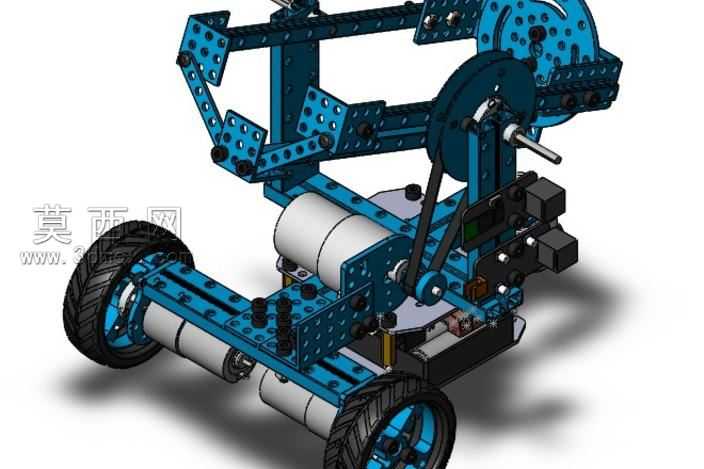

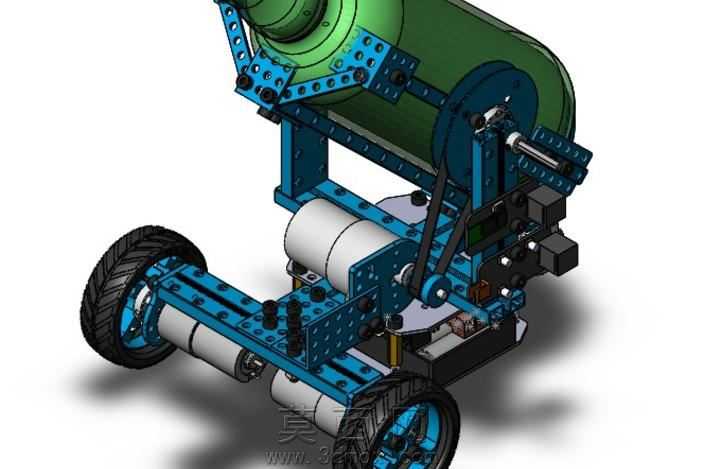

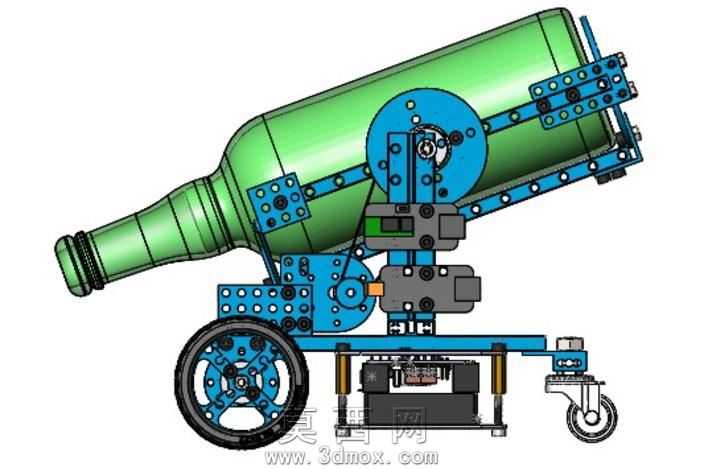

本款倒酒机器人采用模块化孔位铝型材搭建主体框架，在三维建模阶段优先采用参数化设计思路，对每根梁的孔位间距、安装基准面做了统一约束，确保所有标准孔位可直接兼容Makeblock系列标准紧固件，无需额外打孔加工即可完成实物装配。建模过程中对行走轮组做了独立的子装配设计，将橡胶轮胎、轮毂、轮轴、轴承座的配合公差做了精细化调整，轮轴与驱动电机输出轴采用同轴心配合约束，同时添加了轴向限位的配合关系，避免运动过程中出现轮组窜动的问题。机身中部的储酒容器安装位设计了可调节的固定支架，通过腰型孔结构适配不同直径的圆柱型酒容器，支架与主体框架之间采用螺栓紧固配合，建模时对接触面做了重合约束保证安装平整度。倒酒执行机构采用曲柄连杆传动结构，建模时对曲柄的回转半径、连杆长度做了运动仿真验证，确保机构运动行程可精准控制酒容器的倾斜角度，实现定量出酒的功能需求，同时对传动带轮组做了传动比匹配计算，保证动力输出的稳定性。渲染阶段为铝型材框架赋予了蓝色阳极氧化金属材质，为紧固件赋予了镀锌钢材质，为轮胎赋予了带纹理的黑色橡胶材质，为储酒容器赋予了半透明磨砂塑料材质，通过添加环境光遮蔽效果突出框架的层叠结构关系，地面添加了柔和的阴影效果提升整体真实感。整体设计兼顾了趣味性与实用性，模块化的结构设计方便用户根据需求拓展更多功能，所有配合关系均经过干涉检查，确保实物装配时无部件碰撞问题，运动部件的活动行程均预留了足够的安全间隙，避免运行过程中出现卡滞。
