双瓶组固定式二氧化碳消防灭火装置

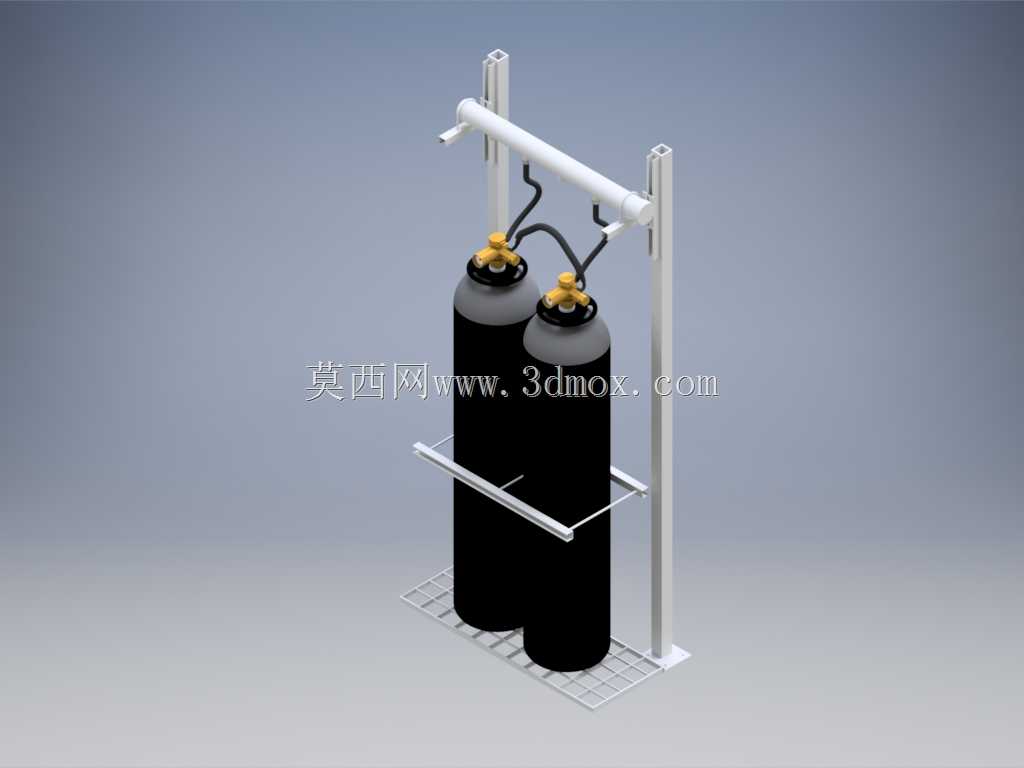

　　这套三维结构呈现的是一套双瓶组固定式二氧化碳气体灭火装置，整体由两只高压储气钢瓶、顶部集流管路、瓶头阀组、连接软管、立式支撑框架以及底部承托格栅共同构成，属于工业消防领域典型的全淹没式气体灭火终端设备。从现场布置逻辑来看，这类装置通常安装在配电室、数据机房、精密加工车间、油品储存间、电气控制柜集中区域等不宜采用水喷淋灭火的封闭空间内，依靠二氧化碳喷出后快速降低防护区氧浓度、同时带走部分燃烧热量的原理实现窒息灭火，灭火后无残留介质，不会对带电设备、精密仪器、纸质档案造成二次污损，这也是气体灭火相较水基、干粉灭火最突出的工程优势。

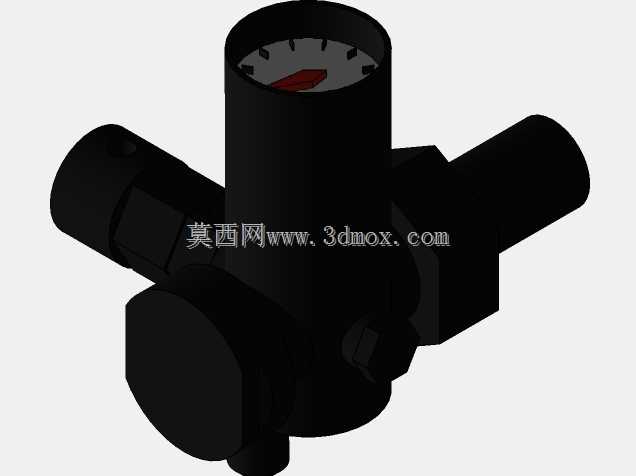

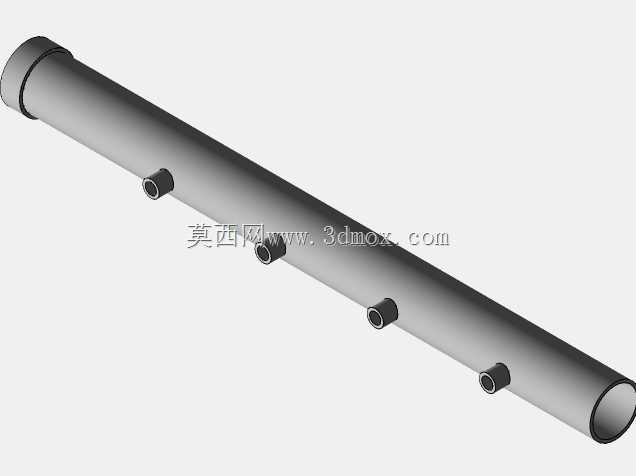

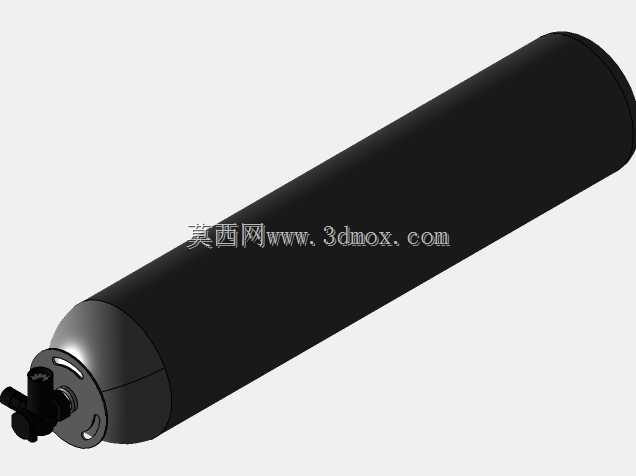

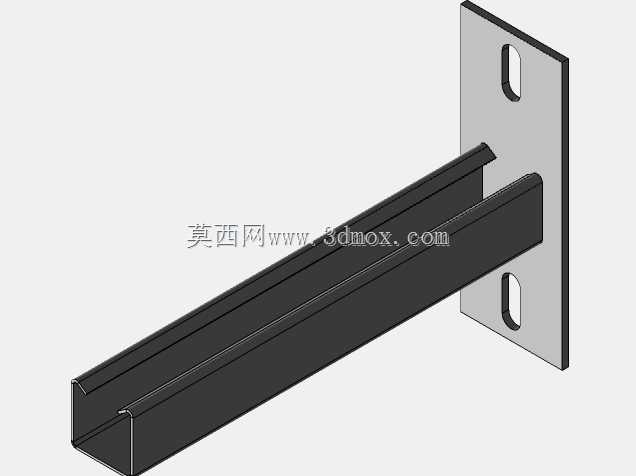

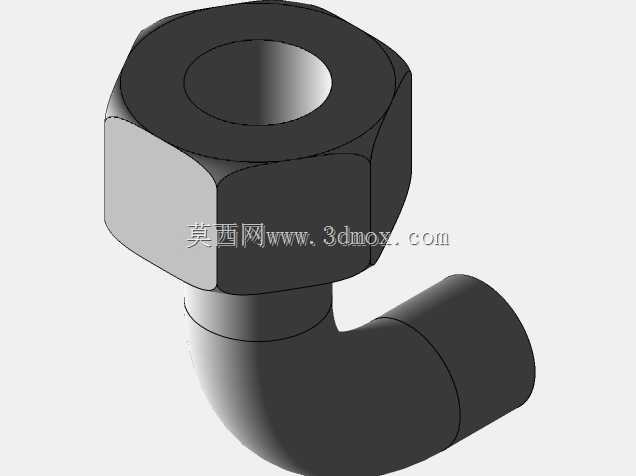

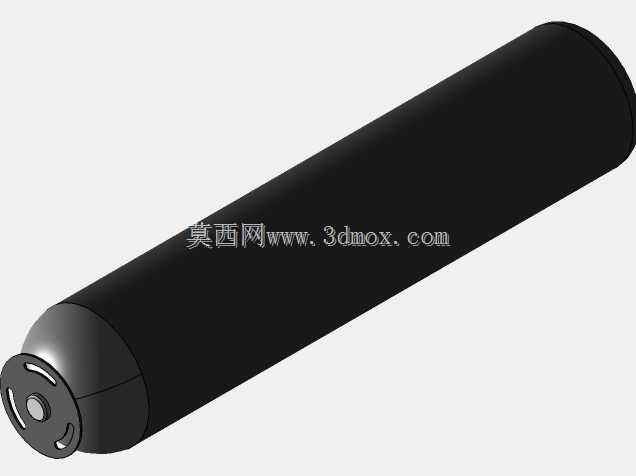

　　从结构组成拆解来看，两只黑色高压钢瓶是整套装置的储压核心，瓶体采用无缝高压容器结构，额定充装压力对应常温下二氧化碳的饱和蒸气压，瓶肩位置安装的黄铜色瓶头阀集成了安全泄压膜片、气动启动接口与手动机械应急操作手柄，正常待机状态下瓶内高压介质被阀瓣密封，火灾触发时既可以通过火灾报警控制器输出的启动电信号驱动启动气瓶打开，也可在人员确认火情后直接扳动手柄完成机械应急喷放。两根黑色高压柔性连接管从瓶头阀出口向上接入横向布置的集流干管，软管的弯曲余量专门用来补偿钢瓶充放气过程中的微量形变、安装对位误差以及框架受震动时的错位应力，避免硬管连接长期受交变载荷出现焊缝开裂。集流管通过管卡固定在两根立式方管立柱之间，管路上预留的选择阀接口与信号反馈接口可以在多防护区组合分配系统中，把灭火剂定向输送到对应的着火区域，管段末端设置的安全泄压阀能够在管路超压时自动泄放，防止集流管超压爆管。

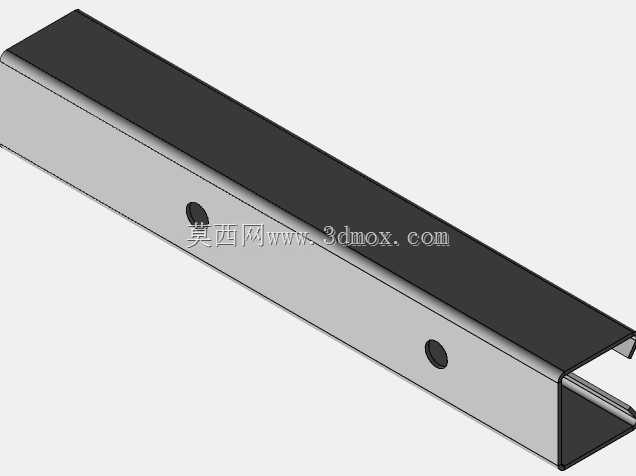

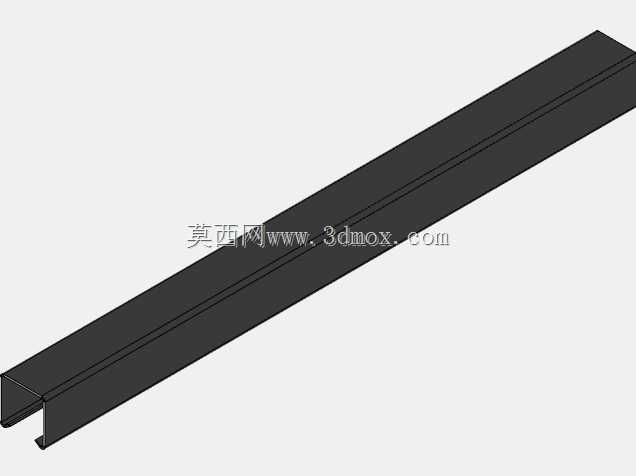

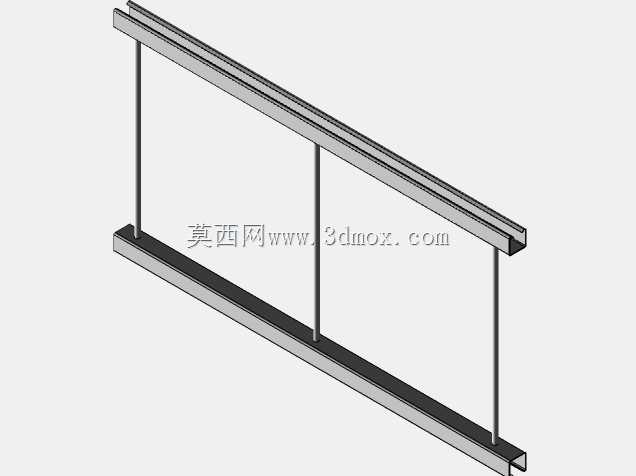

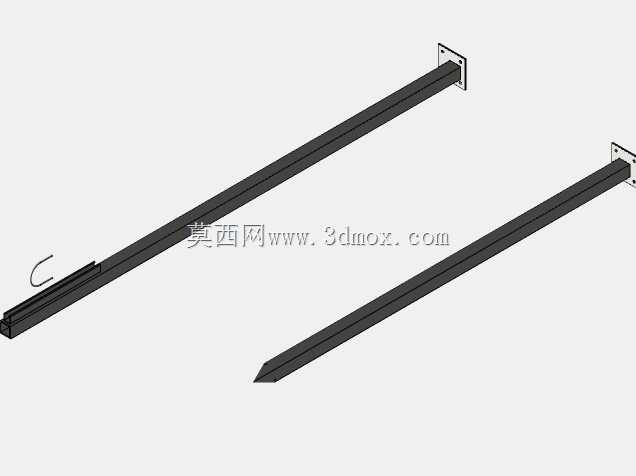

　　支撑框架的设计完全围绕高压钢瓶的固定可靠性展开，两根立式立柱采用矩形型钢焊接成型，柱身沿高度方向加工有等距安装孔位，既可以调整上部集流管的固定高度适配不同瓶高规格，也方便现场通过膨胀螺栓把框架整体锚固到墙面或地面，防止钢瓶在喷放反冲力作用下发生倾倒。框架中部设置的横向抱箍挡杆刚好卡在两只钢瓶的瓶身中下部，和底部的网格承托盘形成上下两点约束：底部格栅托住钢瓶底脚，让瓶体重量均匀分散到格栅条上，避免单点应力集中造成瓶底腐蚀；中部挡杆限制钢瓶的水平径向位移，即使遇到地震、车间叉车意外剐蹭，瓶体也不会从框架内脱出。整套框架的外轮廓宽度按照双瓶并排间距预留，两瓶之间留出足够的操作间隙，保证运维人员可以单手伸入瓶头阀位置完成压力表巡检、阀件紧固操作，框架底部格栅离地面留出一定高度，避免地面积水直接浸泡瓶底造成锈蚀，也方便日常清扫地面杂物。

　　从安装边界维度考量，这套双瓶组装置的站位占地宽度需要在瓶体直径基础上两侧各预留不小于两百毫米的检修空间，框架高度方向要保证瓶头阀操作手柄距离地面完成操作的舒适高度，集流管上方预留出连接选择阀、输送管道的走管空间，不能紧贴厂房顶板导致管路无法布置。现场建模时需要同步核对钢瓶的运输通道宽度，因为满装二氧化碳的钢瓶整体重量较大，框架就位位置要靠近防护区的墙体承重点，地面承载力需要满足瓶组总重的荷载要求，不能布置在空心楼板或者轻质隔断旁边。喷放管路从集流管接出后沿墙面桥架敷设到防护区内部的喷头，管路走向要尽量减少弯头数量，降低灭火剂输送过程中的阻力损失，保证规定喷放时间内能够把设计浓度的二氧化碳全部输送到防护区内。

　　结构设计过程中还有多处容易被忽略的细节：瓶头阀和软管连接的位置要预留扳手操作空间，不能被框架立柱挡住导致装配时无法拧紧；集流管的固定管卡不能采用完全刚性焊死的结构，要留出微量热胀冷缩的滑移间隙，避免环境温度变化时管路产生附加内应力；底部承托格栅的栅条间距要小于钢瓶底脚直径，防止钢瓶就位时出现偏斜卡滞；框架表面做防锈涂装处理，适配厂房内可能存在的潮湿、多粉尘环境，整套装置的结构逻辑完全围绕高压储压设备的安全可靠性展开，每一处约束、每一段管路的设置都对应消防验收规范里的强制要求，三维建模时把这些装配关系完整还原，能够直接用于后续的机房消防布置校核、安装工序交底以及瓶组间布局规划。
