霍尼韦尔户外火灾声光警报器结构

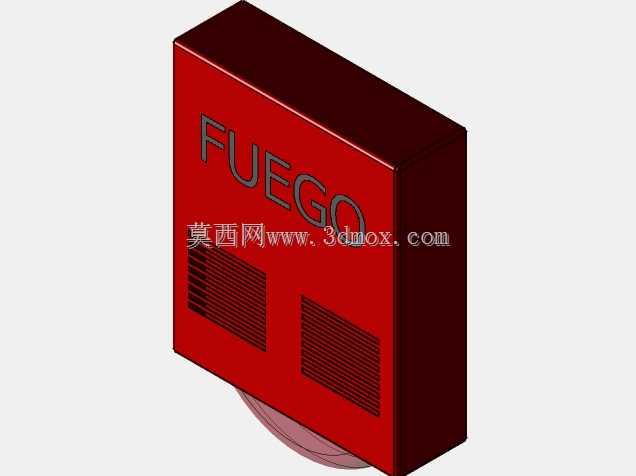

　　该三维结构对应一款安装于建筑外侧的火灾声光警示装置，正面红色壳体上压印有FUEGO标识，西语语境中直接指向火灾报警功能，属于消防联动系统里面向室外人员疏散提示的终端执行部件。

　　从现场布置逻辑看，这类装置通常布置在厂房外墙、仓储园区装卸口、商业建筑外立面以及疏散通道外侧，其作用不是替代室内感烟探测器，而是在消防主机确认火警后，向室外作业人员、巡检人员和周边区域发出强声光提示。室内警报器受墙体、门窗和设备噪声遮挡后，室外往往难以辨识；外置警报器需要承担更远距离的警示覆盖，因此壳体采用高可见度红色，并在正面设置大面积出声格栅，保证声压能够向开阔区域扩散。

　　结构上可以拆分为前盖、主箱体、背部出线/安装区域和底部声光透出部分。前盖为平板式红色面板，边缘与深色侧壳形成包边关系，面板上保留两处横向栅格区域：上部栅格靠近蜂鸣器或扬声器腔，用于声音向外传播；下部栅格对应另一声学通道或散热/泄放通道，避免单方向出声造成指向性过强。栅格在建模时不能简单作为贴图处理，需要真实切出条状开孔，并在内部保留挡水折边，否则户外使用时雨水容易沿孔直接进入电气腔。

　　箱体主体接近长方体，壁厚围绕电子元件、蜂鸣器、驱动板和接线端子预留空间。深色侧面与红色前面板形成明显装配分界，实际产品中通常通过螺钉、卡扣或密封槽完成前后壳连接。面向工程建模时，前后壳的配合面应保留止口结构，止口不仅用于定位，也能提升防护等级；若仅按外观方块拼接，后续拆件、密封件布置和装配干涉检查都会失真。

　　底部可见半透明圆弧状区域，通常对应闪光灯光罩或声学/光学复合透出件。火灾警报器在嘈杂工业环境中，单纯蜂鸣容易被风机、车辆、生产线噪声掩盖，频闪光源能够在视线范围内提供补充报警。圆弧外罩需要考虑光线扩散角，避免灯光只在正前方可见；同时外罩材料多为耐紫外、抗冲击的工程塑料，模型中应将其作为独立零件表达，而不是并入主壳体。

　　安装边界方面，该类装置背部一般设置挂装孔或安装脚，墙面固定后再完成线缆引入。三维布局时不能只关注正面长宽，还需给背部接线端子、电缆防水接头和弯曲半径留出空间。若线缆从下方或背部进入，外壳与墙面之间应保留少量间隙，便于密封圈压紧和冷凝水排出。设备朝向也需结合声光覆盖范围确定：正面应朝向人员主要通行方向，避免栅格紧贴梁柱导致声音被反射或遮挡。

　　户外工况对结构提出的要求比室内更明确。红色面板需要长期耐受日照、雨水和温度循环，壳体材料与表面处理不能按普通室内塑料件理解；出声孔虽为开放结构，但内部应形成迷宫式挡水或斜向导流，使水滴不易直达电路板。检修时，前盖开启后应能接触到接线端子、地址模块或驱动部件，而背部固定件不必整体拆卸，这一点决定了螺钉柱、卡扣和密封槽的位置安排。

　　在消防联动系统中，该装置接收报警控制回路信号后，驱动声响器件和闪光器件同步工作。结构设计需要为扬声器腔体保留合理容积，腔体过小会影响低频警示音的传播；闪光灯附近则要避免遮光筋，同时保证外罩与光源之间有安全距离。电气件与外壳之间的绝缘间隙、爬电距离以及端子压线空间，都应在箱体内部建模时同步校核。

　　从建模细节看，正面文字标识应采用浅浮雕或丝印区域表达，栅格条缝、壳体圆角、前后盖分模线、底部灯罩圆弧和背部安装特征都需要保留。对于设备选型人员，该模型可用于外墙报警点位布置、安装高度校核、与桥架和线管的空间协调；对于结构设计人员，则可参考其户外警示设备的壳体分件、防护密封、声光开孔和墙面安装方式。整体结构并不复杂，但每一处外形特征都直接服务于室外火灾警示的可识别性、可安装性和长期运行可靠性。
