矩形管斜撑焊接框架支撑结构

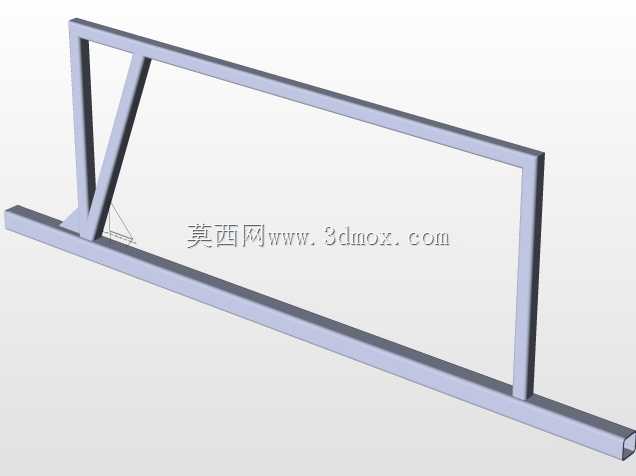

　　这套框架以矩形截面杆件为主要承载单元，整体呈长条形平面刚架形态，适合作为轻型设备底座、工作台侧架、输送线旁支撑或防护栏骨架的基础构型。杆件在端部通过对接或角接形成封闭轮廓，左侧三角形区域内增设斜向支撑杆，使原本容易发生侧向变形的矩形框获得额外约束。

　　从受力路径看，底部通长杆件承担主要纵向弯矩和支座反力，顶部杆件与右侧竖杆构成外围边框，左侧竖杆配合斜撑把集中力分散到下弦节点。斜撑并非随意布置，它连接左上角节点与下弦靠近左端的位置，形成稳定三角区，能够明显降低框架在平面内受剪时的节点转动趋势。对于需要在框架上安装面板、导轨、电气元件或轻载执行机构的场景，这种布置可以减少悬臂段长度，避免边框出现过大挠度。

　　建模时杆件采用统一方管截面，外轮廓平直、转角清晰，便于在工程中直接映射为焊接钢管、铝型材或折弯梁。若进入详图阶段，可在各交接处补充坡口、角焊缝、加强板或安装底板；底部杆件右端略向外伸出，可作为与相邻模块对接的延伸段，也可在实际下料时按设备边界裁切。框架左侧底部带有局部加宽节点，适合放置地脚板、调平脚杯或焊接垫块，使竖向载荷传递到地面或主机基座。

　　安装边界方面，需要重点控制框架总长、总高以及杆件截面宽度。平面结构本身厚度方向尺寸较小，若独立使用，应在背面增加横撑、脚座或与设备主体连接，防止平面外失稳；若作为设备侧板，则可与另一侧同类型框架通过横梁、拉杆或台面连成三维机架。节点位置应预留螺栓孔、焊接余量和装配间隙，尤其斜撑与上下杆件相交处，三维放样能够提前发现相贯线错位、焊缝空间不足等问题。

　　在实际用途上，该结构可服务于工位架、料架、小型操作台、设备围护架、实验台支架等场景。设计思路偏向基础运营模板：先用规则截面建立骨架，再通过斜撑改善刚度，最后根据外覆件需求补充孔位和连接板。它不追求复杂曲面，而是强调杆件布置、节点传力和装配可达性。

　　结构校核时应关注三类工况：一是顶部或侧面承受均布载荷时上下弦杆的弯曲应力；二是斜撑端部节点在反复振动下的焊缝疲劳；三是底脚支撑点不均匀沉降引起的附加内力。对于方管焊接件，长杆件不宜只按理论直线处理，需考虑焊接热变形带来的拱曲和角度偏差，必要时在工艺上采用对称焊接、工装固定或焊后校正。若改用铝型材，则斜撑连接可采用角件或螺栓节点，外观更规整，但承载和抗扭能力需按型材槽口连接特性重新评估。

　　三维模型的价值在于把杆件中心线、截面方向和节点关系表达清楚，使设计人员能够快速判断哪里需要加撑、哪里适合固定外板、哪里会与脚杯或管线干涉。框架左侧三角区不宜盲目开孔，斜撑周围应保留连续传力区域；右侧长竖边可作为安装直线导轨、线槽、开关支架或防护板的基准面，但附着件重量较大时应把固定点靠近横杆节点，而不是落在杆件中段。

　　总体而言，这是一种典型的轻量化平面支撑骨架，结构语言简单，改造空间较大。工程应用中可在保持外轮廓和三角加强逻辑的基础上，按载荷等级调整截面规格、壁厚、节点形式和底脚间距，使其从展示性示例转化为可制造、可装配、可校核的设备机架部件。
