双万向节长距离传动轴总成

　　这套传动轴结构采用两端十字轴式万向节配合中间长轴杆的布置形式，主要解决动力输入端与输出端之间存在空间夹角、轴向距离较长且工作中相对位置会发生小幅变动的扭矩传递问题。在工程现场，这类结构常见于变速箱与驱动桥之间的动力传递、设备跨机架远距离动力输送、转角布局的传动链路以及需要补偿安装偏差的旋转动力系统中。

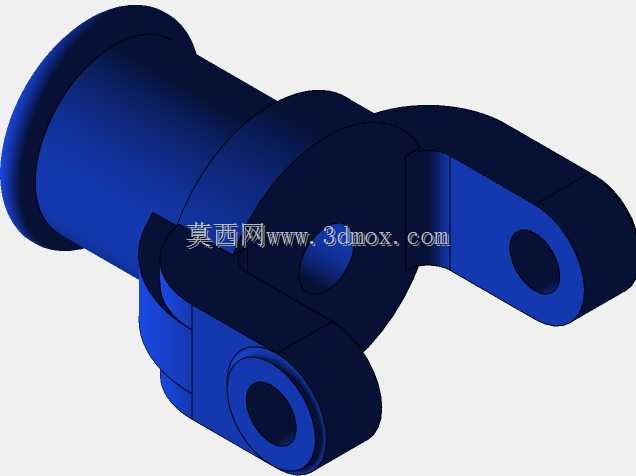

　　从功能特性来看，两端万向节均由十字轴、轴承碗、叉形接头和连接法兰构成，能够在两轴轴线不共线的情况下持续传递旋转扭矩。十字轴的四个轴颈分别嵌入两侧叉头的轴承座内，工作时允许输入端与输出端在一定摆角范围内相对偏转，从而吸收机架变形、装配误差以及运行中振动带来的轴线偏移。中间轴杆采用细长圆杆结构，两端通过套筒式接头与万向节叉体相连，既承担扭矩传递，又在较长跨距下控制整体重量与转动惯量。

　　设计思路上，该总成将万向节成对布置在长轴两端，符合双万向节传动的基本布置原则。当两端万向节的叉头相位和工作夹角匹配时，可以在较大程度上改善单万向节因夹角引起的瞬时转速波动，使输出端转动更加平稳。轴杆与叉体之间采用插接配合结构，便于在装配时调整轴向长度，也为工作过程中的少量轴向窜动留出补偿空间。端部法兰盘带有安装孔位，可通过螺栓与变速箱输出法兰、驱动桥输入法兰或其他旋转部件对接，装拆和维护较为方便。

　　外形与安装边界方面，整体呈细长杆状，两端万向节头部直径明显大于中间轴杆，端部法兰为主要连接界面。布置时需要重点校核两端回转包络空间：万向节在摆角状态下，叉头和轴承碗会绕十字轴中心摆动，周围应预留足够间隙，避免与机架、护罩或管路发生干涉。中间轴杆虽为回转体，但在高速旋转下仍需考虑挠曲和临界转速，跨距较大时应合理设置中间支承或控制轴杆直径与长度比例。

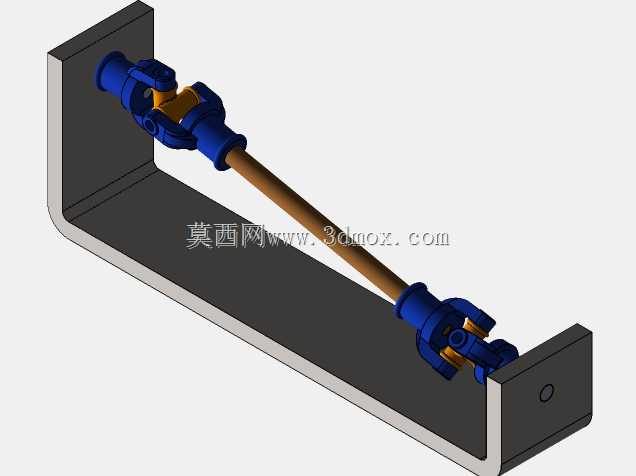

　　配套的L形安装支架在模型中用于呈现传动轴的相对安装位置，支架两侧立板分别对应动力输入与输出侧的安装基准。立板上的连接孔与法兰孔位对应，能够直观反映螺栓穿装方向、法兰贴合面以及轴系在支架内部的走向。实际选型时，需要根据传递扭矩、转速、工作夹角、轴向补偿量和冲击载荷情况确定轴径、万向节规格以及轴承承载能力；若用于车辆传动，还应关注启动、制动和颠簸工况下的瞬时过载；若用于工业设备，则要结合机架刚度、对中精度和润滑维护空间进行布置。

　　结构建模中，万向节部分是核心：十字轴与叉头之间既要体现轴承配合关系，又要保证摆动自由度；法兰连接面需要保持同轴度和孔位一致性；中间轴杆与两端接头的配合长度应满足扭矩传递和装拆调节需求。整体装配完成后，可通过运动检查验证两端法兰在偏转状态下是否仍能连续旋转，并观察轴杆、叉头与支架之间的最小间隙。这样的结构对传动系统方案设计、空间校核以及关键零部件选型都具有直接参考价值。
