手动管道压装夹紧工装结构设计

　　这套手动管道压力工装的结构设计，核心面向小管径管路预制、现场维修工位里的管材压接、端口整圆、衬套压入以及简易校形作业，在水暖管路安装、小型气路布设、制冷管路加工这类没有配置大型液压压床的场景里，这类台式手动压装设备可以直接固定在工位台面上，单人即可完成操作，不需要外接动力源，移动和部署都非常灵活。

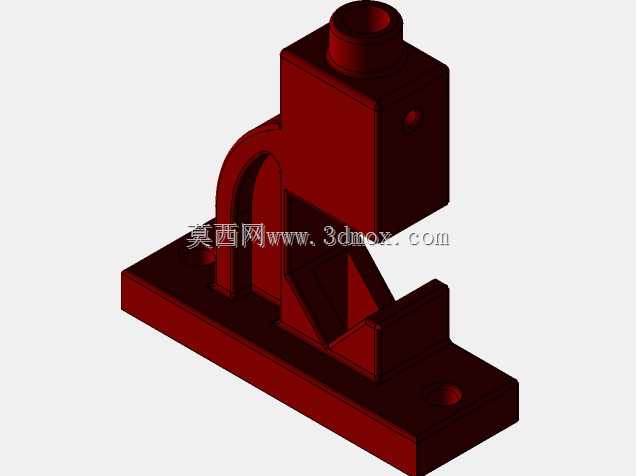

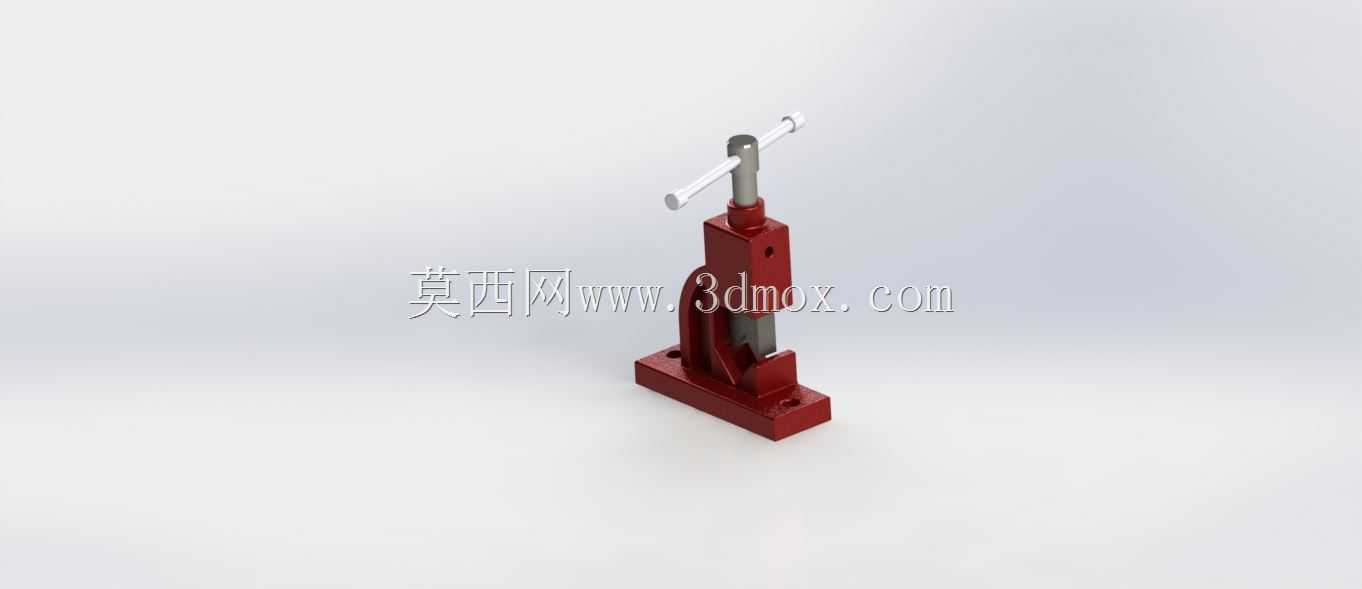

　　从整机的布局逻辑来看，设备采用立式C型开式机架结构，底部是带两个安装通孔的矩形承力底座，底座的开孔位置完全匹配常规工位台的T型槽或者膨胀螺栓固定间距，安装时可以直接将整机锁固在木质或者钢制工作台面上，压装作业时不会出现整机倾覆或者滑移的问题。机架主体为一体式铸钢承力结构，竖直方向的立柱内部加工出贯通的导向方腔，压头滑块沿着腔体内的导向面做直线升降运动，侧向的C型开口留出了足够的工件操作空间，操作人员可以从正面、侧面两个方向送入待加工的管道工件，长管材也可以从开口侧横向穿过，不会被机架立柱干涉，这一点针对长度超过半米的管路现场修配场景非常实用。

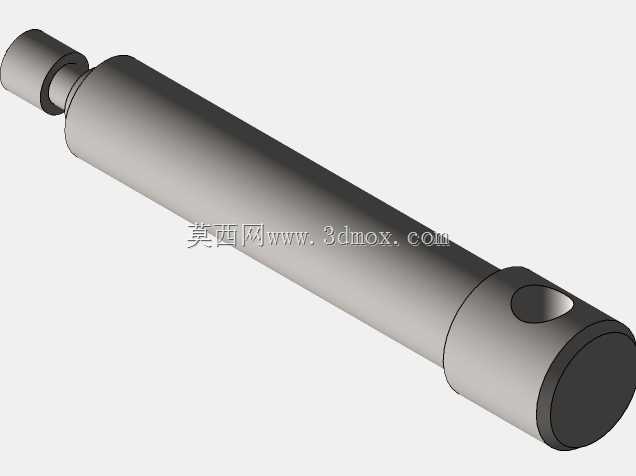

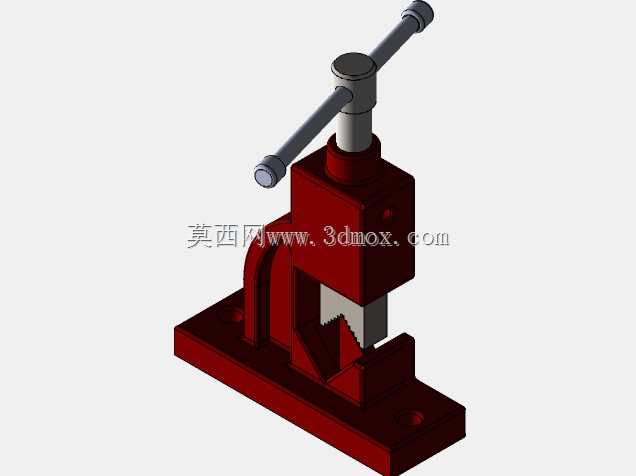

　　顶部的施力机构采用梯形螺纹丝杠传动，丝杠顶端横穿一根可拆卸的金属加力杆，操作人员转动加力杆带动丝杠旋转，将旋转力矩转化为压头的竖直下压力，梯形螺纹本身具备自锁特性，当压头下行压紧工件之后，即使操作人员松开加力杆，压头也不会自行回弹退开，能够持续保持对工件的夹持压力，不需要额外配置锁紧机构。丝杠和压头滑块之间采用推力轴承衔接，旋转丝杠的时候压头本身不会跟着转动，只会沿导向槽做纯直线运动，压头下端的工作接触面可以根据不同的作业需求更换压块：压接管道端口的时候换成半圆弧形压模，压入衬套的时候换成平端面压块，校形弯曲小管的时候换成V型定位压头，一台工装就能覆盖多种管路加工工序。

　　机架正面的竖向槽位里集成了随压头同步升降的挡料定位组件，待压装的管道可以直接架在下方的支撑工位上，对位之后不需要人工手扶，转动加力杆即可让压头匀速下行，整个施压过程的进给速度完全由操作人员手动控制，针对薄壁铜管、铝管这类容易压溃的工件，可以微调下压力度，避免一次性进给量过大造成管材管壁变形报废。和气动、液压驱动的压装设备相比，这套手动结构没有密封件、油管、气源接头这类易损部件，长期在粉尘、潮湿的施工现场使用也不容易出现动力故障，日常维护只需要定期给丝杠螺纹和导向滑块的配合面涂抹润滑脂即可，运维成本极低。

　　从安装边界尺寸来看，整机底座的长宽尺寸控制在小型工位可容纳的范围内，竖直方向的总高度适配常规站立操作的人机高度，操作人员站在工位前转动加力杆的时候手臂不需要抬举过高，长时间连续作业的疲劳度很低。C型开口的喉深经过优化，既保证了机架的抗弯承力能力，又能容纳外径在常规小尺寸区间的管道、接头零件，压装作业时的反作用力直接沿着立柱、底座传递到工作台面，机架的变形量被控制在极小范围内，压头的下行直线度可以稳定保证，压接出来的管道端口同轴度、衬套压入的垂直度都能满足管路装配的公差要求。

　　在结构细节设计上，承力机架的截面厚度经过受力校核，在满额施压工况下，立柱的侧向弯曲变形不会导致压头出现偏移，底座和立柱的衔接位置做了加强筋过渡，避免应力集中导致长期使用后衔接处出现裂纹。加力杆的两端做了滚花防滑处理，操作人员施力转动的时候不会打滑脱手，丝杠的行程预留了足够的空程距离，放入和取出工件的时候可以快速把压头抬升到最高位置，不需要一圈圈缓慢旋转丝杠，作业辅助时间被大幅压缩。这类工装既可以放在预制车间的固定工位做批量小零件压装，也可以随维修工具箱转运到户外管路施工现场，完成应急的管道抢修压接作业，适配的工况覆盖范围非常广泛。
