可口可乐透明塑料瓶装饮品容器

　　日常快消饮品的终端陈列与储运环节里，透明PET瓶装碳酸饮料是流通量极大的包装形态，这类容器的三维结构建模，既可以用于快消品包装结构的方案评审，也能作为自动灌装生产线、理瓶机构、贴标工位、输送线导向护栏、商超陈列展示场景的配套参考构件。建模过程中首先要还原瓶身的整体轮廓逻辑：瓶口采用标准碳酸饮料螺纹封口结构，螺纹牙型的导程、牙高与防盗环的卡扣位置都和市面通用旋盖匹配，瓶口下方的支撑凸环用于灌装线夹瓶机构的定位承托，保证高速输送时瓶体不会出现轴向滑脱。瓶肩位置做平滑的弧度过渡，从窄瓶口逐步扩径到主瓶身，这个曲面的曲率并非随意绘制，既要保证吹塑成型时PET料坯在模具内拉伸均匀，避免局部壁厚过薄导致承压不足，

　　也要兼顾碳酸饮品内部二氧化碳带来的内压承载需求，弧面过渡处不存在应力集中的尖角。瓶身中段是标签包覆区域，周向预留的平整柱面段适配热缩膜标签或者不干胶贴标的贴合要求，标签区域上下的限位凸棱可以在贴标工序里对标签轴向位置做粗定位，避免贴标偏移。瓶身下半部分分布有多道内凹的加强筋与花瓣状底足结构，这部分结构是整瓶设计的核心：碳酸饮料在仓储、运输、温度升高时内部气压会上升，平底薄壁PET瓶很容易出现鼓胀变形，底部分布的多个凹陷凹槽与放射状加强筋，能够把内压产生的环向拉应力分散到筋条结构上，花瓣形的底足同时承担站立支撑功能，五个支撑触点在平整台面接触时可以保证瓶体直立不晃动，底中心的内凹拱结构进一步提升底部的抗内压能力，

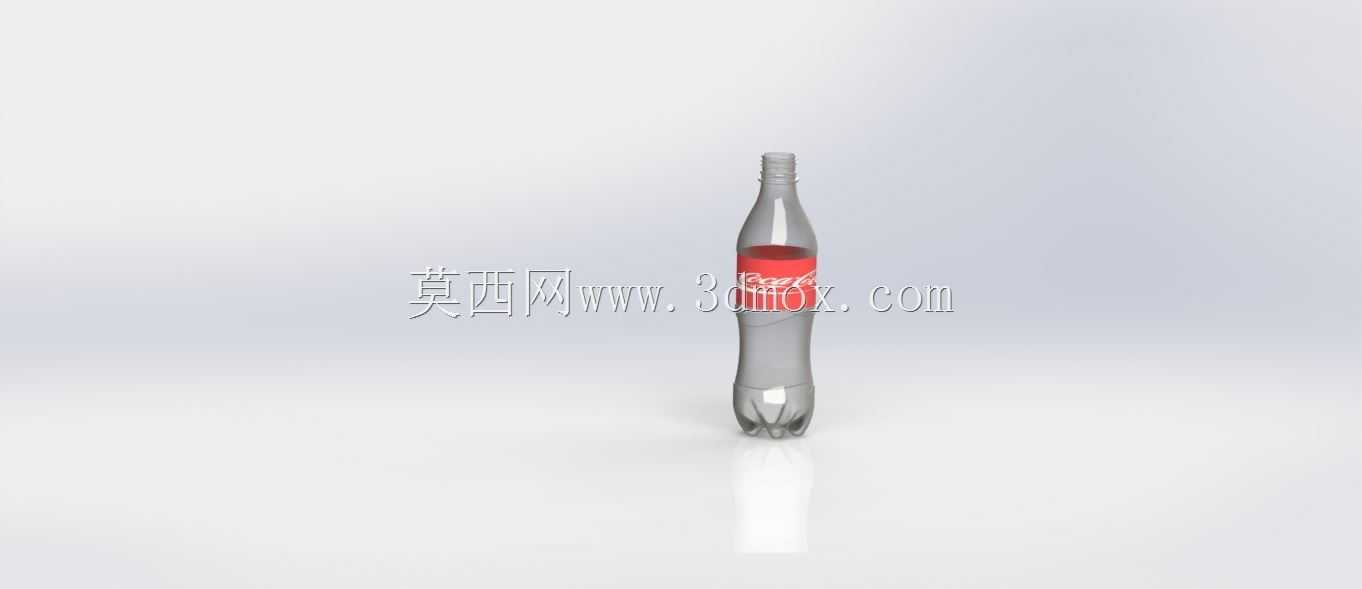

　　避免瓶底受压向外凸出导致放置不稳。从实际产线适配的角度看，瓶身的最大外径、总高度、瓶口直径都需要和现有灌装设备的拨瓶轮槽型、旋盖头行程、喷码工位感应距离匹配，建模时把瓶身的外轮廓边界完整还原，就能在做输送线护栏间距调整、理瓶机翻瓶轨道设计时直接调用参考，不需要反复实测实物。外观层面瓶体采用透明材质表现，内部留存的少量饮品液面、红色品牌标签的包覆位置都按实物比例还原，透明瓶壁的厚度在建模时保留均匀的薄壁特征，区别于实心建模的错误做法——真实PET瓶的壁厚仅在零点几毫米级别，吹塑后瓶身最薄处和底部加厚区域的壁厚差异也可以在结构特征里体现，底部因为吹塑成型时料坯堆积，壁厚会明显大于瓶身侧壁，这也是底部承压能力更强的原因。

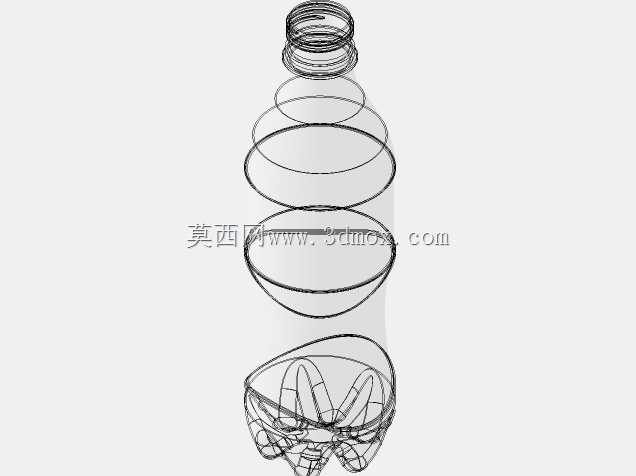

　　这类包装容器的结构设计始终围绕几个核心诉求：首先是承压可靠性，碳酸饮品的内压特性要求瓶体在保质期内不能出现鼓包、变形、渗漏；其次是堆叠适配性，多瓶装箱堆码时上层瓶的底部要能卡入下层瓶的瓶口位置，瓶底的内凹尺寸和瓶口外径的配合间隙要控制在合理范围，避免堆码滑移；再者是手持握持的人机合理性，瓶身中段的轮廓弧度贴合人手握持的姿态，表面的浅凹槽也能增加握持摩擦力，手上带冷凝水的时候也不容易打滑。从逆向建模的实操角度，还原这类瓶体需要优先搭建旋转基础曲面，再对加强筋、底足、螺纹、防盗环这些非回转特征做单独切除或者凸台建模，螺纹部分不用做完全写实的微小牙型细节也能满足展示与产线模拟需求，但是支撑环、底足这些和设备接触的定位结构尺寸必须准确，否则在做生产线干涉检查时会出现导向件和瓶体碰撞的误判。透明材质的渲染表现上，要区分空瓶和装有饮品的状态，液面以下的瓶壁因为有液体填充，光线折射效果和空瓶部分存在差异，标签区域的不透明材质和透明瓶身的材质分界要清晰，标签上下边缘的周向位置和瓶身凸棱对齐。整个模型没有复杂的内部装配构件，全部结构集中在单一薄壁瓶体上，特征数量不多但每一处曲面凹凸都对应实际生产和使用中的功能需求，不存在纯装饰性的冗余结构，这也是快消包装结构设计的典型特点：所有造型变化都服务于成型、承压、输送、握持、堆叠这些实际工程需求。
