这套轮圈三维结构面向乘用车辆改装与底盘配套场景展开,核心作用是承接轮胎安装、传递车轴驱动力与制动力,同时在转向过程中承担侧向载荷,把路面经过胎面传递的冲击分散到轮盘、辐条与中心安装座,再经由轮毂轴承传导至悬架系统。实际装车时,轮辋外缘的胎圈座需要和轮胎胎圈紧密贴合,充气后依靠胎圈与轮辋凸缘的压紧力实现密封,保证轮胎在高速旋转、过弯侧倾以及紧急制动工况下不会出现滑移、脱圈问题。

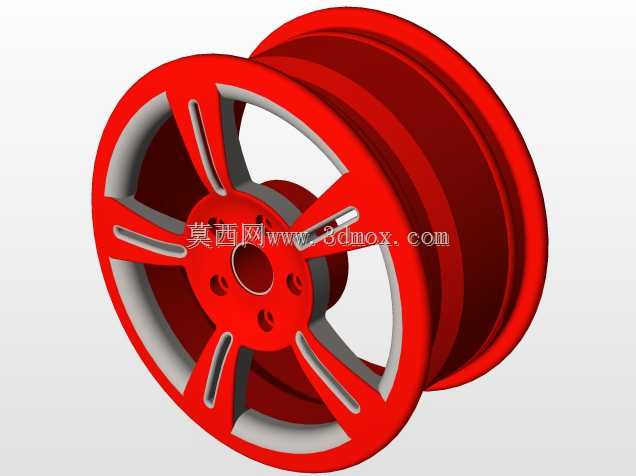

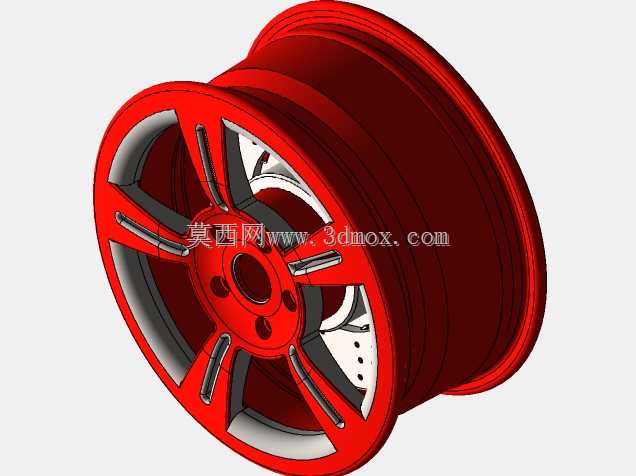

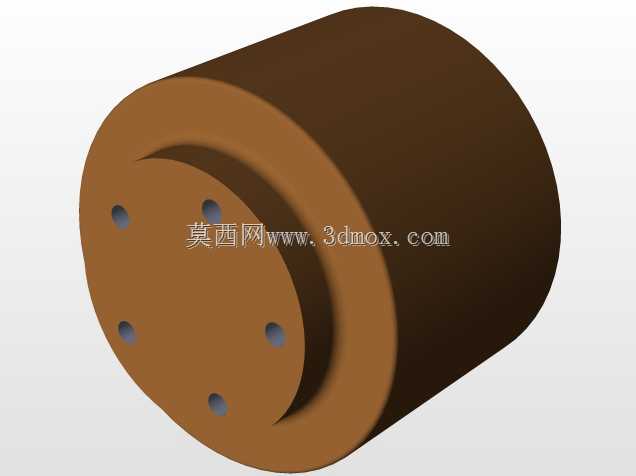

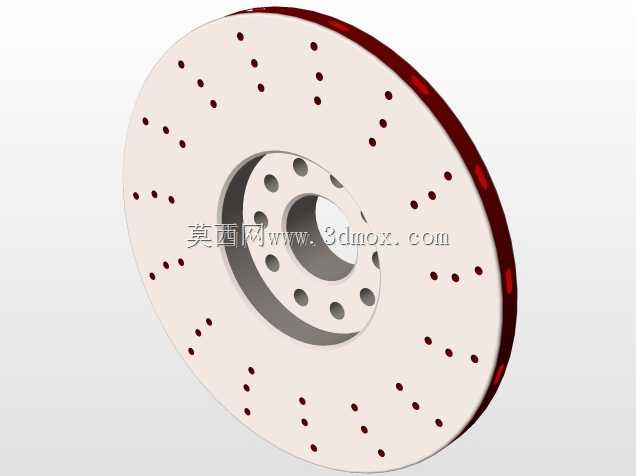

从结构布局来看,该轮圈采用大开口五辐式造型,辐条从中心轮毂座向外呈放射状延伸,每根主辐条两侧开设狭长镂空槽,既削减了轮圈整体旋转质量,也为制动盘、制动卡钳预留出充足的散热与避让空间。车辆频繁制动时,刹车片与制动盘摩擦产生的大量热量可以通过辐条间隙快速随气流散出,避免制动系统热衰减,同时镂空结构也方便维修人员观察刹车片磨损状态,不需要拆卸轮胎即可完成日常巡检。中心区域设置中心定位孔与环绕分布的螺栓安装孔,装车时中心孔先与车轴轴头配合完成径向定心,保证轮圈旋转轴线与车轴轴线完全重合,消除高速行驶的动不平衡量,随后螺栓穿过安装孔按对角顺序拧紧,将轮盘端面压紧在轴头法兰面上,依靠端面摩擦力与螺栓预紧力共同传递扭矩。
设计过程中首先要锁定轮辋的名义直径与宽度,这两个参数直接决定可适配的轮胎规格,轮辋宽度需要和轮胎断面宽度匹配,过窄会挤压胎侧导致胎面中部异常磨损,过宽则会过度拉伸胎圈,破坏轮胎密封性能。轮辋内侧的凸缘高度、胎圈座锥度都沿用乘用车轮圈的通用配合规范,保证轮胎拆装时可以顺利滑入就位,充气后胎圈能自动卡入锁止位置。轮盘部分的壁厚从中心安装座向轮辋方向逐步过渡,中心座区域承受螺栓预紧力与轴头冲击,壁厚设计偏厚重,辐条根部做圆角过渡避免应力集中,车辆经过坑洼路面产生的冲击载荷不会在辐条与轮盘交接处形成疲劳裂纹。

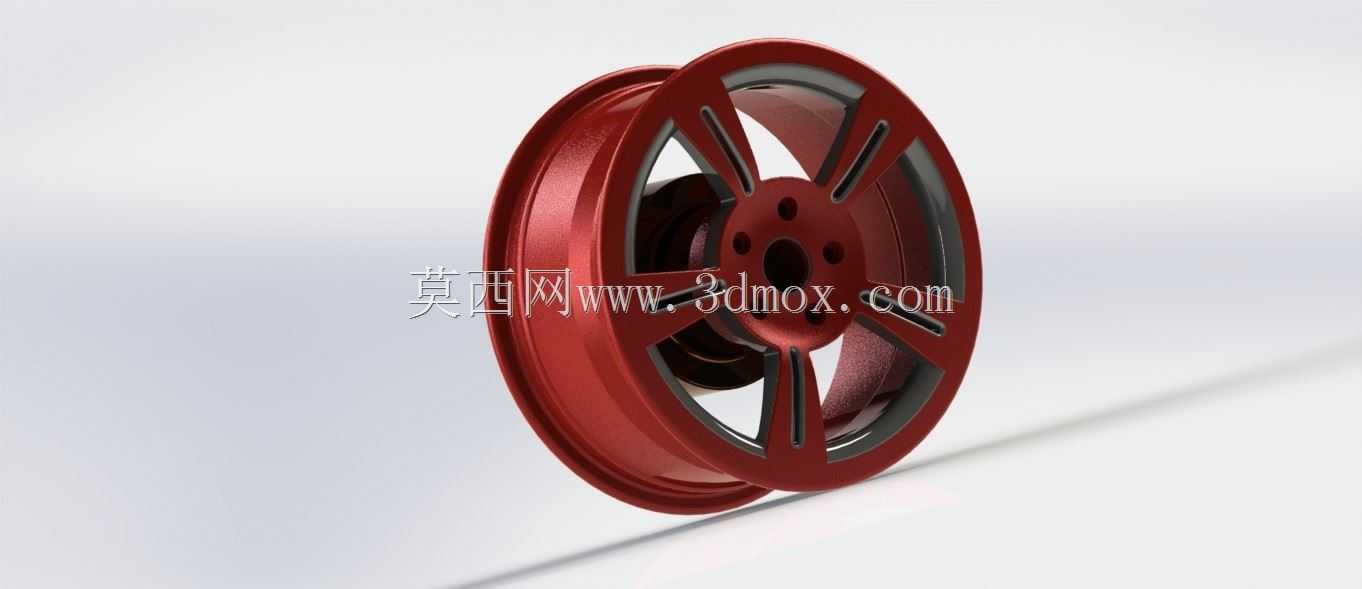

外形上轮辋外沿做了加宽翻边处理,一方面提升轮圈边缘的抗冲击能力,车辆低速蹭到路肩时翻边先承受刮擦,不会直接损伤胎圈密封面,另一方面翻边的造型也强化了轮体的侧向刚性,过弯时轮圈侧向变形量更小,轮胎接地面积保持稳定。轮辐表面做了立体切面造型,红色涂装覆盖轮体正面,辐条内侧凹槽保留深色质感,既区分出结构层次,也在视觉上降低了轮体的厚重感。
安装边界层面,需要重点核对中心孔直径、螺栓孔分布圆直径、孔数以及轮圈偏距这几个关键参数:偏距决定轮圈安装后相对悬架的内外位置,偏距过小会让轮圈向外凸出,超出翼子板边界,同时增大轮毂轴承的悬臂弯矩,加速轴承磨损;偏距过大则会让轮圈向内缩进,可能与减震器、制动卡钳发生运动干涉。建模时已经将卡钳最大外轮廓、减震筒下端外形纳入干涉检查范围,轮辐内侧与卡钳之间预留足够安全间隙,即便在最大转向角、悬架全压缩全拉伸的极限工况下,两者也不会发生碰擦。轮圈的动平衡校核也在结构阶段同步考虑,镂空槽沿圆周均匀对称分布,避免单侧质量缺失导致固有不平衡量过大,减少后期装配平衡块的配重重量。这类轮圈既可以用于民用轿车的外观改装,也可作为底盘教学、轮边结构演示的三维参照,完整呈现了轮辋、辐条、安装座之间的载荷传递路径与配合关系。
- 上一篇:重型牵引车头与集装箱货运半挂结构
- 下一篇:多辐条轻量化乘用汽车铝合金轮毂结构
- 全部评论(0)
- 模板大小: 12.3 MB
- 售价:5金币
- 下载次数: 167
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,Other
- 软件分类: 汽车
