带指示灯直径12脉冲信号按钮结构

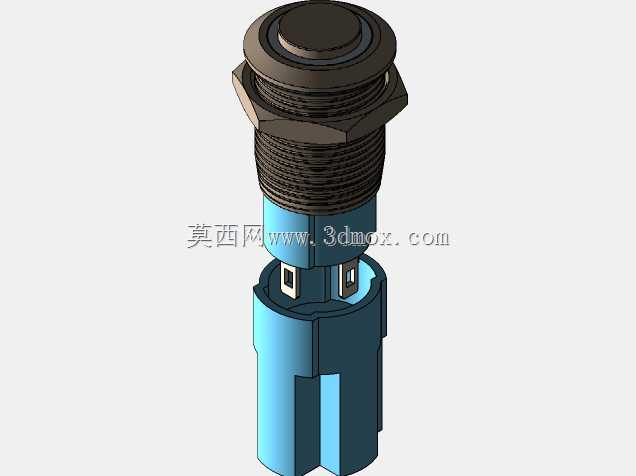

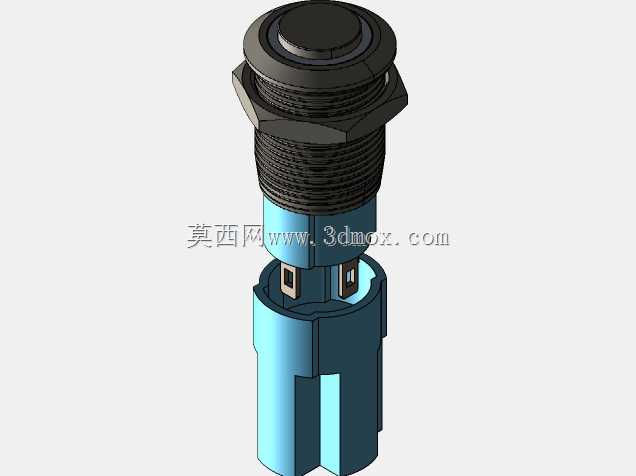

　　这套三维结构围绕直径12mm规格的小型带灯脉冲按钮展开，主体由操作端、螺纹锁紧段、内部导通腔体和尾部接线端子组成，适合在面板式人机交互位置承担短行程触发、状态指示和信号输入任务。模型把按钮帽、密封圈、锁紧螺母、外螺纹壳体、内部绝缘基座、导电触片、发光指示件以及尾部插片分别拆出，装配关系清晰，能够直接用于检查面板开孔后的轴向占位、端子避让和维修拆装顺序。

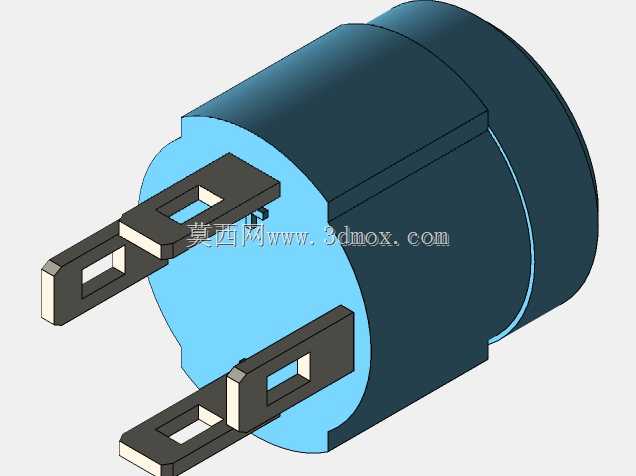

　　从实际使用场景看，这类小直径按钮常见于通讯终端、测试仪器、控制柜面板、手持操作盒、小型自动化设备和电子实验装置中。设备空间往往比较紧张，面板后方还要布置线束、端子排、PCB或支架，因此按钮不能只看正面外观，还要重点校核螺纹长度、六角螺母压紧范围、尾部插片方向以及导线弯折半径。该结构采用前端圆形按压帽加后端圆柱壳体的布局，正面外露轮廓简洁，黑色操作区与金属质感螺纹段形成明确层次；尾部蓝色绝缘部分承担隔离和定位作用，两个金属插片用于快速接线，能够减少螺钉接线在紧凑空间内的操作难度。

　　功能设计上，脉冲按钮的核心不是持续保持机械锁紧，而是在操作者按下瞬间给出电信号，松开后依靠内部弹性结构回位。带灯版本则在触发机构附近集成指示光路，使按钮在供电、待机或选中状态下能够通过光线反馈工作状态。建模时需要保证按压帽的运动行程与内部触点闭合行程匹配，行程过大会造成触片过度变形，行程过小则可能出现虚按或接触不稳定。按钮帽与壳体之间还应考虑防尘、防误触和手感一致性，前端环形区域可作为指示灯透出或装饰边界，使操作者在弱光环境下也能快速识别按键位置。

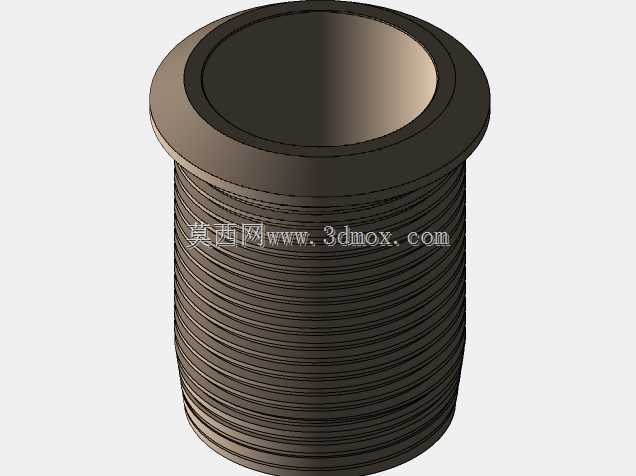

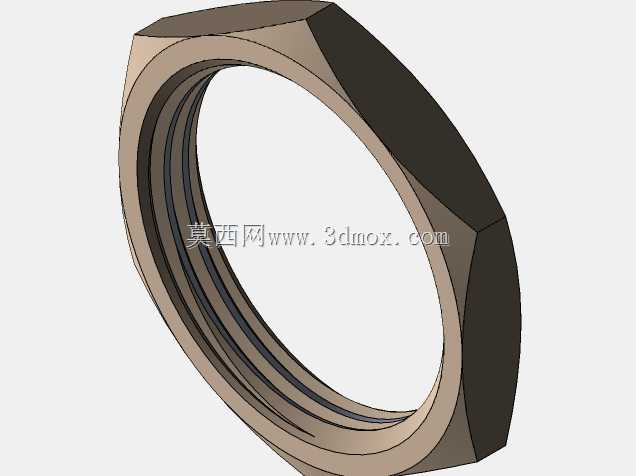

　　外形尺寸与安装边界是这类零件选型时最容易被忽略的部分。直径12mm意味着面板开孔通常围绕圆柱螺纹段设计，开孔过大将导致螺母压紧不稳，开孔过小则会造成装配干涉。螺纹段需要提供足够长度以适应不同面板厚度，锁紧螺母通过六角面施加预紧力，安装时应让壳体止转面或螺纹配合承受扭矩，避免尾部插片随壳体转动。模型中尾部插片呈侧向伸出，接线后会占用按钮轴线以外的空间，结构设计人员在布置面板后侧时，不能只按圆柱直径预留圆孔，还要给插片、连接器和导线弯曲留出矩形区域。若多个按钮并排布置，还需核对中心距，保证手指操作互不干扰，同时让线束在后方有规律走线。

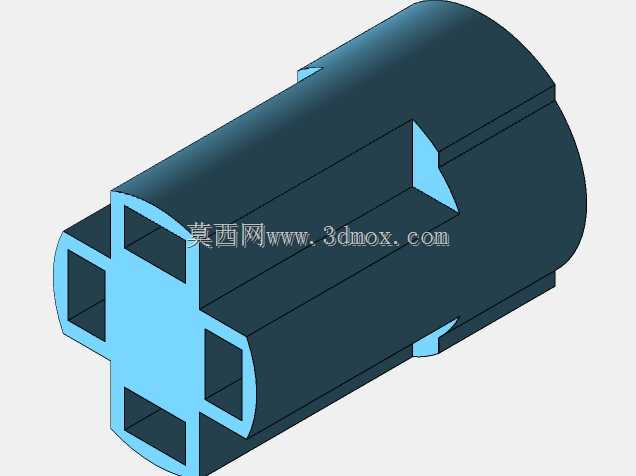

　　结构思路上，该按钮把金属承载与绝缘防护分开处理：前部螺纹和螺母负责机械固定，承受面板安装力和反复按压带来的载荷；中部壳体维持同轴关系，保证按钮帽沿轴线运动；后部绝缘基座固定导电端子，防止相邻极性短接；内部触片则通过弹性变形实现通断。这样的分层设计有利于在维修时从面板前方或后方进行拆装，也便于在衍生型号中更换不同颜色按钮帽、不同发光方式或不同端子形式。对于三维建模人员而言，渲染外观并不是唯一目标，更重要的是把螺纹起止位置、螺母厚度、插片宽度、端子间距、按压帽高度和后端总长度表达准确，因为这些尺寸会直接影响面板加工图、线束图和总装干涉检查。

　　在工程应用中，这类带灯脉冲按钮往往与控制电路、PLC输入点或设备前面板标识配合使用。按下时，机械动作转化为电信号，控制系统据此执行菜单选择、参数微调、启动确认或状态切换；指示灯则反向提示设备当前是否允许操作。由于按钮频繁承受手指按压，结构上需要关注按钮帽与壳体的同轴度、触片疲劳寿命、绝缘材料耐温性以及端子焊接或压接后的可靠性。若设备处于振动环境，还应检查锁紧螺母防松、端子连接器保持力和导线根部应力释放。通过该三维模型，可以在设计早期完成面板开孔、装配间隙、手部操作空间和后方走线空间的综合校核，减少样机阶段因按钮占位不足导致的返工。
