Finder小型电磁继电器三维结构

　　该三维结构对应一款常见的小型电磁继电器，主体采用长方体塑封外壳，侧面以黄色标识区承载品牌、系列与型号信息，引脚从壳体一侧伸出，用于插入PCB焊盘或接入配套插座。模型把继电器在整机布局中最容易影响结构干涉的部分放在首位：外壳轮廓、引脚伸出长度、引脚间距、端部高度以及相邻元件之间的安全距离都被明确表达，适合在控制柜、自动化设备、通讯终端、电源板和测试工装中进行空间校核。

　　从实际用途看，这类继电器承担小功率控制回路中的信号切换与负载隔离任务。线圈得电后，内部电磁铁驱动触点动作，使常开或常闭触点完成通断转换，从而用低压控制信号间接驱动电磁阀、指示灯、小型接触器线圈、报警回路或板载负载。它的价值不在于承载大电流主回路，而在于在有限空间内提供稳定、可重复的电气切换，并把控制侧与被控制侧进行基础隔离。结构设计时需要同时考虑电气间隙、爬电距离、发热、插拔受力和焊接热影响，不能只把它当作普通矩形元件摆放。

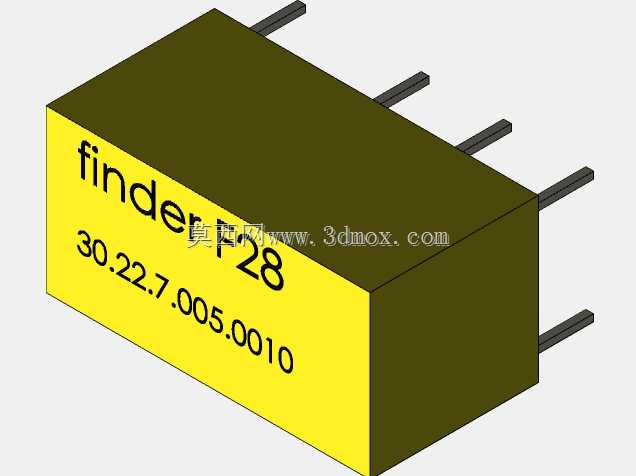

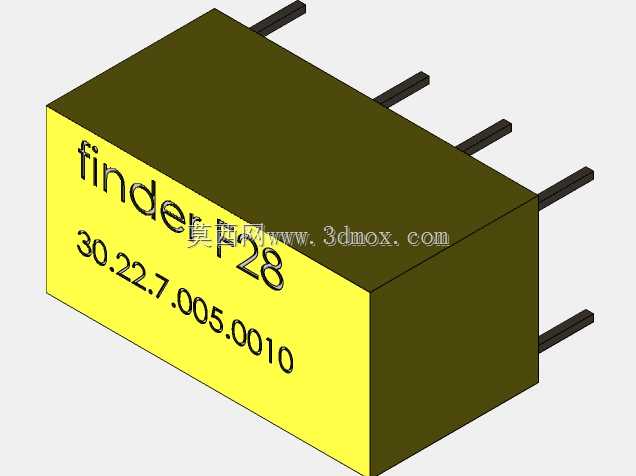

　　外形上，模型呈现的是封闭式小继电器的典型布置：深色顶面与侧壁构成主体保护壳，黄色端面提供识别面，多根直插引脚沿同一方向排列。壳体边角做了规整过渡，便于自动化拾取和人工装配；引脚为细长金属件，位置一致性直接决定PCB开孔、波峰焊或手工焊接的可行性。若在板卡中密集布置，引脚根部与壳体下缘之间要保留焊盘和走线空间，壳体两侧则需预留检修、拔插或散热所需的空隙。对于使用插座的场景，还要把插座本体高度、锁扣结构和接线余量一并纳入设备内部高度预算。

　　建模思路围绕装配边界展开，而不是单纯复刻外观。外壳以规则长方体为基础，先确定最大包络体，再处理端面标识、引脚阵列和局部倒角；引脚采用独立实体表达，能够清晰反映其伸出方向和相对位置。这样在总装中可以直接进行干涉检查：当继电器靠近端子台、线槽、PCB支架或塑料立柱时，工程师能快速判断是否出现壳体碰撞、引脚无法穿过焊盘、维护工具无法接近等问题。对于需要做爆炸视图或装配指导的场景，壳体、内部线圈骨架、衔铁、触点组和引脚之间的层次关系也可按同类产品结构继续细化。

　　安装边界方面，PCB布局时应关注继电器底面与板面对壳体高度的影响。若板卡水平安装，继电器顶部到上盖的距离要考虑元件公差、振动位移和线束压迫；若板卡竖直安装，则需评估引脚长期受振动后的受力情况，必要时在周边增加固定支撑或选择带插座、带固定卡扣的方案。多只继电器并排布置时，不能只按壳体理论宽度排列，还应给标识识别、手指拔取、插座侧壁和相邻电容、端子等较高元件留出间隙。散热条件较差的封闭箱体内，密集线圈持续工作会带来局部温升，结构间距不能压得过小。

　　在设备开发流程中，这类元件通常在原理图确定线圈电压、触点容量和脚位后进入三维布局。结构工程师需要把电气符号背后的实体尺寸落实到板卡和机箱中：引脚孔位决定PCB开孔图，壳体包络决定元件高度禁布区，端面标识方向影响装配和检修识别，插拔方向则影响门板、上盖和维护口的位置。该模型保留了产品最关键的外部几何特征，能够用于控制柜内部排布、通讯设备板卡空间校核、自动化装置元件库建设以及教学演示中的继电器装配关系说明。

　　从维护角度看，继电器属于可能需要更换的控制元件，因此三维布置不能只追求紧凑。若周围被线槽、大容量电容或结构件完全包围，后期检测线圈电压、更换继电器或核对型号都会变得困难。合理的做法是在壳体标识面保留可见空间，在引脚焊接区避免与高大元件重叠，并在插座式安装方案中保证拔出方向没有遮挡。对于振动较大的移动设备或机床配套装置，还应关注继电器与PCB之间的支撑关系，避免引脚成为唯一受力结构。

　　整体而言，该结构把小型继电器的塑封外壳、直插引脚、型号标识面和装配占用空间完整呈现，适合作为电气控制板三维元件库中的基础件。使用时可围绕PCB厚度、焊盘孔径、插座高度、箱内安装方向和相邻元件间隙继续深化，从而在电气功能确认之前提前发现结构干涉、维护空间不足和散热边界不合理等工程问题。
