6.35mm单声道插孔音频连接器结构

　　在音频设备、舞台调音台、乐器功放以及工业控制面板的结构开发中，6.35毫米规格的单声道插孔属于高频使用的面板接插件。这类接口承担模拟音频信号的插拔导通任务，既要保证插头反复插入后的接触可靠性，又要在整机面板上完成紧凑固定，因此三维建模时不能只画一个外观圆筒，而需要把壳体、螺母、插片、定位脚和内部接触关系完整表达出来。

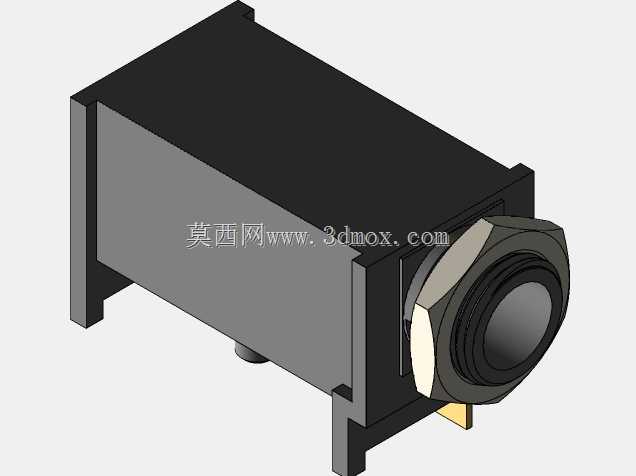

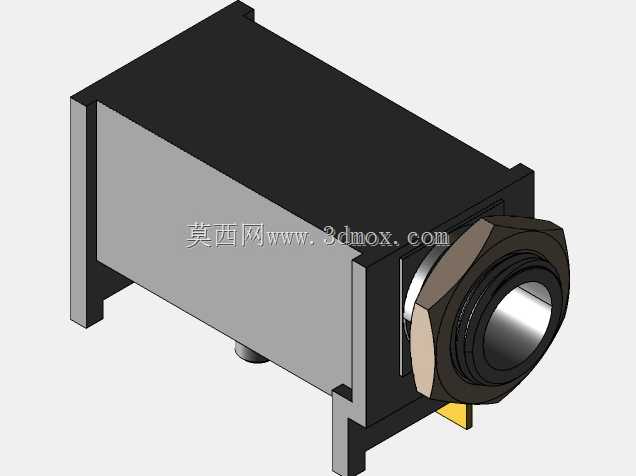

　　从实际装配场景看，该类插孔通常从设备面板后侧推入预制开孔，前端通过六角锁紧螺母压紧在面板外侧，形成稳定的面板安装结构。外露端保留标准音频插头的插入通道，后端则通过弯折金属插片与电路板焊接或接插导线相连。模型中前端的环形台阶、六角螺母和圆柱插口需要同轴布置，任何偏心都会导致插头插入阻力异常，严重时出现插头无法到位、声道接触断续等问题。后端伸出的固定脚和信号引脚在布局时要与PCB孔位对应，引脚间距、折弯高度和插入方向都应符合板级装配边界，避免波峰焊或手工焊接时与周边元件干涉。

　　设计思路上，这类接插件的核心不是复杂运动机构，而是尺寸链和装配约束的控制。面板开孔直径、螺母压紧厚度、插口伸出长度共同决定外观面与安装强度；外壳主体采用近似矩形屏蔽体，可在有限空间内提供结构支撑并降低外界信号干扰。模型侧面和底部的支脚用于装配定位，前端金属螺纹段承担锁紧功能，内部弹性接触件则在插头插入后提供持续正压力。若用于吉他、贝斯等高阻抗乐器输入接口，接触件的弹性行程和导向倒角尤其重要，因为现场使用中插头经常带角度快速插拔，入口处没有合理圆角会加速磨损。

　　外形尺寸与安装边界需要围绕整机空间校核。插孔轴向长度决定它在面板后方占用的深度，矩形外壳宽度和高度决定与相邻接口、旋钮、PCB边缘的安全间隙；六角螺母的对边尺寸要预留扳手操作空间，不能在密集面板上被其他控件遮挡。底部引脚向下伸出时，应确认电路板到面板的距离，以及焊盘周围是否有高电容、连接器或壳体筋位冲突。对于需要在设备内部走线的机型，后端引脚位置还影响线束走向，若引脚过于贴近侧壁，导线弯折半径不足会带来装配应力。

　　功能特性方面，单声道版本通常围绕信号端与接地端建立接触路径，外壳金属体兼具屏蔽和机械保护作用。插头插入后，内部弹片沿插头圆柱面贴合，轴向插入深度需保证接触区落在有效范围内；插口前端的绝缘或黑色端面结构则区分外露外观与内部导电部分。三维结构中应体现插头插入方向、螺母旋紧方向以及引脚焊接面，便于结构工程师在整机评审时检查操作顺序：先将插孔本体穿入面板，再锁紧螺母，最后完成板级固定或焊接。

　　在工程建模表达上，可将零件按外壳、前端锁紧件、插口环、固定支脚、信号引脚等区域拆分或分层管理，同轴圆柱面使用基准轴约束，安装支脚与PCB之间保留定位参考。对于面板开孔图，只需从模型中提取前端螺纹外径、螺母压紧直径和面板厚度范围；对于PCB工程师，则需要输出引脚位置、脚高、焊盘侧方向和本体禁布区。这样处理后，该模型不仅能用于外观渲染，更能直接服务于设备面板布置、干涉检查、装配工艺制定和接插件选型确认。

　　现场使用中，这类接口常承受频繁插拔、线缆侧向拉扯和设备运输振动，因此结构上不能忽视螺母压紧面与壳体挡边的夹持关系。面板过薄时需增加垫片或选用适配螺母，面板过厚则会导致螺纹啮合不足；后端引脚若同时承担焊接固定，应在外壳附近设置支撑脚，以减少插拔力直接作用于焊点。通过三维模型把这些边界提前暴露出来，可以在样机加工前发现面板孔位、PCB高度、连接器深度和扳手空间之间的矛盾，减少后期返工。
