2.54间距双排四针IDC插座PCB连接器

　　在通讯设备与消费电子的板级互连场景里，2.54mm间距的IDC简牛插座是极为常见的一类基础接插件，这款2x4共8Pin的直插式塑壳连接器，主要用于PCB板与外部排线之间的信号转接，广泛出现在工控主板、通讯接口板、测试治具、小型电子设备的内部布线环节。

　　从实际装配逻辑来看，这类连接器的核心作用是为扁平排线提供可靠的压接对接界面，同时通过底部的插针直接焊接在印制电路板的对应焊盘上，省去额外飞线的繁琐，让板间信号传输路径规整且可重复插拔。双排四针的针位排布，刚好适配8路信号的引出需求，常见于串口扩展、IO口引出、低速数据通讯链路的连接场景，在实验室测试工装里，这类插座也常被用作临时信号引出接口，方便探针或者排线快速对接。

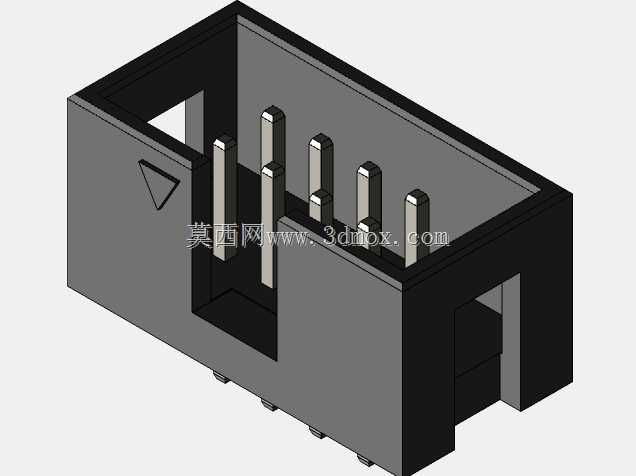

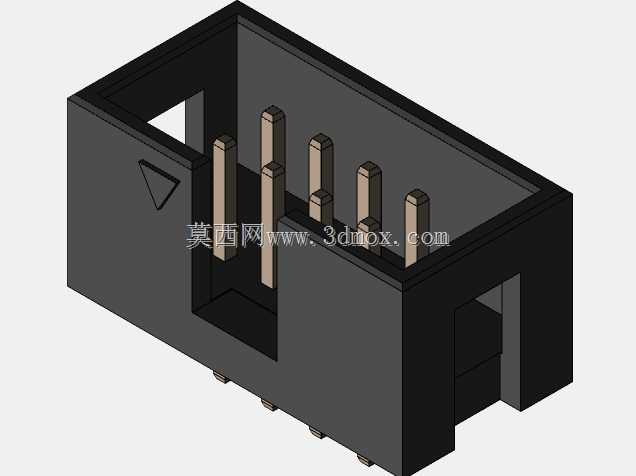

　　结构设计上，黑色绝缘塑壳采用一体化注塑成型，壳体内部预留了排线插入的导向空腔，侧壁开设的定位缺口与防呆三角标识，能在排线压接或者对接时快速识别插入方向，避免反插导致针脚错位弯折。壳体内部的金属插针分为两排平行排布，针体采用黄铜基材打底，表层做镀锡处理，既保证焊接时的上锡性能，也能在长期使用中抵御氧化，维持接触电阻稳定。插针的上段处于塑壳空腔内，用于和IDC排线的刺破式端子咬合，下段伸出塑壳底面，长度适配常规1.6mm厚度PCB的波峰焊或者手工焊接需求，插针的排布间距严格锁定2.54mm，和通用万用板、标准PCB孔位完全兼容。

　　建模过程中首先要把控的是安装边界尺寸：两排插针的行间距为2.54mm，相邻针位的中心距同样为2.54mm，整体塑壳的长宽尺寸围绕8个针位的排布向外留出绝缘安全余量，壳体高度要保证排线插入后，塑胶压盖可以完全扣合，不会出现排线铜丝外露的情况。塑壳两侧的卡位结构是设计里的细节重点，当配套的IDC排线插头插入后，壳体两侧的弹性卡扣可以卡在插头的凸台上，防止设备运行过程中受震动拉扯导致排线松脱，在有振动工况的工控设备里，这个防脱结构直接决定了连接的长期可靠性。

　　从选型适配的角度，这款连接器的塑壳绝缘材质通常选用PBT或者尼龙，具备不错的阻燃等级与耐温性能，可以承受波峰焊瞬间的高温冲击，不会出现壳体融化变形。金属插针的保持力经过结构校核，压入塑壳后不会在焊接插拔过程中出现针体松动退出的问题。在PCB布局阶段，工程师只需要按照2.54mm间距放置对应通孔焊盘，在连接器本体轮廓范围内预留出塑壳的安装空间，同时在插座上方留出足够的排线插拔与压接操作空间，即可完成整板的接口布局，不需要额外设计复杂的固定结构，插针焊接完成后连接器自身即可牢固固定在板面上。

　　日常运维场景里，这类连接器的维护成本极低，当出现接触不良时，只需要拔出排线检查针件是否氧化弯折，重新压接排线即可恢复连接，相比焊接式的固定引线，这种可插拔的互连方案大幅降低了设备后期检修的拆装效率，也让批量生产时的整机装配流程更标准化，工人只需要将预压好排线的插头对准插座推入，听到卡扣就位的声响即可完成连接，装配一致性远高于手工逐根焊接引线。
