螺纹安装式断路器脚踏复位开关

　　这类带螺纹锁紧柱体的断路器踏板开关，在低压配电盘、通讯基站电源柜、小型工控操作台里十分常见，现场调试和运维人员不用伸手触碰面板上的小按键，踩下踏板就能完成过载脱扣后的复位操作，手上持握工具或者接线时也能快速完成回路恢复，大幅减少操作停顿。

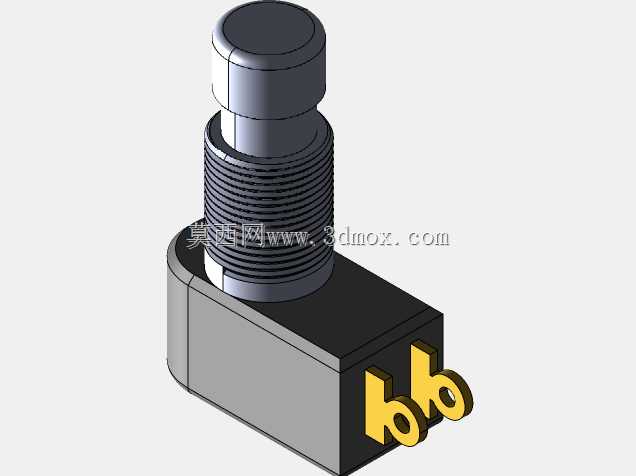

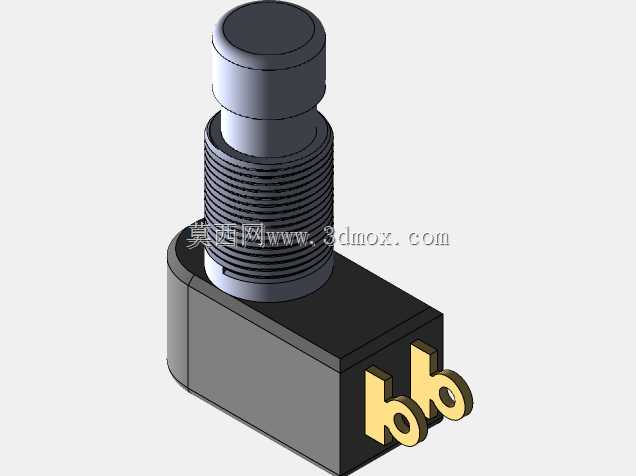

　　从整机结构来看，下部是容纳热脱扣组件、动静触点与灭弧腔的绝缘基座，基座外壳采用耐弧阻燃工程塑料成型，边角做了圆角过渡，避免装配时刮伤导线绝缘层；基座侧面伸出两个带圆孔的镀锡铜插片，圆孔中心距按照通用低压断路器端子规范设定，插片厚度适配标准6.3mm快接端子，接线时可以直接压接插簧，不需要额外锁螺丝，批量装配工位的作业效率很高，插片根部做了加宽补强台阶，长期插拔也不会出现根部断裂。

　　上部的圆柱段是核心的安装与操作区段，整段外圆加工连续细牙螺纹，配套锁紧螺母从面板外侧拧紧，就能把整个开关固定在设备面板的开孔上，螺纹段长度预留了足够的面板厚度兼容范围，薄到1.5mm的钣金面板、厚到8mm的绝缘塑料面板都能可靠锁紧，不会出现安装后晃动松脱的问题。圆柱最顶端是按压操作头，头部直径比螺纹段稍大，端面做了微凸的圆弧处理，脚踩施力时不会打滑，操作行程控制在合理区间，踩下到位后有清晰的触感反馈，运维人员不用目视确认就能判断复位动作是否完成。

　　设计这类部件时，首先要明确安装边界：面板开孔直径按照螺纹大径预留0.2~0.3mm的装配间隙，开孔后方要留出足够的纵深空间，容纳下部基座和接线端子，同时要预留导线弯折的余量，避免插片处导线被基座挤压出现绝缘破损。基座的两个接线插片朝向可以根据柜内布线方向调整，建模时把插片与基座的配合位置做成可旋转适配的结构，不用修改主体模具就能适配不同走线方向的柜体，减少非标改模的成本。

　　功能特性上，这款部件同时集成了过载保护与手动复位两个核心作用：回路电流超过额定阈值时，内部热双金属片受热弯曲触发脱扣机构，主动切断回路，避免后端通讯设备、控制模块因为过流烧毁；脱扣后操作头会自动弹出，给出明显的视觉状态提示，运维人员排查完回路故障、排除短路点之后，踩下踏板按下操作头，就能重新闭合触点恢复供电。内部的触点组件采用银合金材质，频繁通断下也不容易出现熔焊、接触不良的问题，灭弧腔的栅片结构可以快速分断通断瞬间产生的电火花，避免电弧灼烧塑料外壳引发安全隐患。

　　在三维建模环节，需要重点保证几个配合尺寸的精度：螺纹段的牙型、螺距要和标准锁紧螺母完全匹配，安装法兰面的平面度要控制在合理公差内，保证螺母锁紧后整个开关和面板贴合无缝隙；两个接线插片的中心距、插片厚度要和通用快接端子的参数对齐，避免现场装配时出现端子插不上、接触松动的问题；顶端操作头的按压行程要和内部脱扣机构的动作行程匹配，建模时预留出内部弹簧、脱扣锁扣的运动空间，不能出现外部零件和内部运动组件干涉的情况。

　　实际柜内布置时，这类开关通常安装在操作台下方、机柜下部靠近走线槽的位置，踩踏区域要避开柜内其他凸出部件，踏板周边预留足够的脚部活动空间，同时基座和带电母线之间要保持规范的电气间隙，绝缘外壳的爬电距离满足低压电器的安全要求，即使在多尘、潮湿的通讯基站工况下，也能稳定完成回路保护与复位操作。
