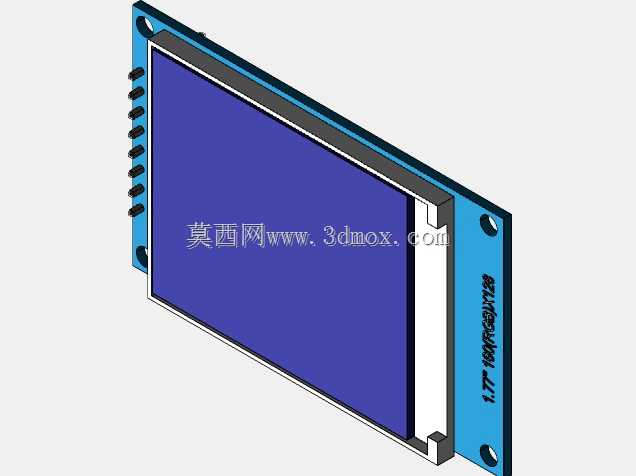

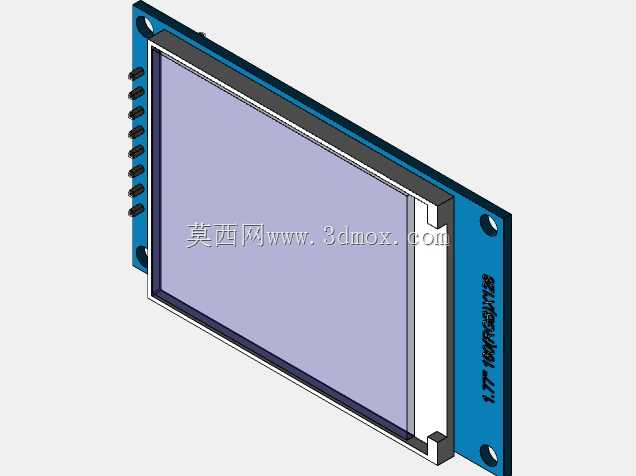

ST7735驱动1.77寸TFT彩屏显示模组结构

　　这块板载TFT彩色显示模组以ST7735驱动芯片为核心，有效显示分辨率为160（RGB）×128像素，是嵌入式控制、手持终端、小型仪器仪表与人机交互界面中极为常见的一类显示部件。从整机结构布置的角度看，它把液晶面板、驱动控制电路、背光以及对外连接引脚整合在同一块蓝色PCB上，工程师在做设备布局时可以把它当作一个独立的功能模块来对待，省去了单独排线、单独固定驱动板的麻烦，这也是这类模组在小型化设备里被大量采用的原因。

　　实际用途上，这类屏幕承担的是设备状态与参数的可视化输出。在工业现场，它常被装在小型控制柜面板、便携式检测仪、温控器、电源模块或实验装置上，用来刷新实时数值、菜单选项、报警提示和简单图形；在消费与教学领域，则多见于单片机开发板、3D打印机控制头、小型机器人遥控器等场景。由于像素规模适中，它既能显示字符数字，也能呈现彩色色块、简单曲线和图标，满足低端人机界面的基本需求，而不必承担高分辨率视频渲染这类任务。

　　功能特性方面，模组围绕ST7735这颗单芯片驱动展开，芯片内部集成了显存、时序控制与驱动输出，主控MCU只需通过SPI类串行接口写入指令和数据即可完成画面更新，引脚数量少、接线简单。板上一侧引出的排针就是为这种连接方式准备的，电源、地、复位、片选、数据/命令选择、时钟与数据线集中排布，便于直接插接到面包板或通过排母对接主控板。屏幕采用彩色TFT液晶，配合侧边或底部的背光结构，在正常室内光照下具备较好的可读性；面板四周的黑色边框既界定了可视区域，也起到遮光与结构限位的作用。

　　从设计思路看，这块模组走的是高度集成、即插即用的路线。PCB做成与液晶屏外形接近的矩形，板面略大于显示区，边缘留出安装孔位，蓝色基板上丝印了型号与分辨率信息，方便装配时辨认方向。液晶面板通过贴合或卡扣方式固定在基板正面，驱动与被动元件布置在板边及屏体下方，排针沿长边单侧排列，使接线方向统一、走线短捷。这种布局让模块在厚度方向上非常紧凑，屏体、PCB与排针叠合后整体占用空间小，适合对内部空间敏感的手持与桌面设备。

　　外形尺寸与安装边界是结构工程师选型时最关心的部分。模组主体由一块约1.77英寸可视对角线的液晶屏和承载它的PCB组成，正面投影为长方形，屏体占据板面绝大部分面积，四周边框较窄。PCB四角预留了金属化安装孔，可通过铜柱、螺钉或塑料卡扣固定到面板内侧，安装时需要在外壳面板上开出与可视区匹配的窗口，并在窗口与屏面之间预留缓冲泡棉或遮光海绵，防止漏光和灰尘进入。厚度方向上，屏体、PCB与背面元件叠加形成一个较小的总厚度，排针向板背或板侧伸出，对接时要为主控板或排线留出插拔与弯折空间，避免排针顶端与外壳干涉。

　　在整机装配中还需注意几个边界细节：单侧排针决定了线束从一侧引出，面板开口要避让这部分连接高度；屏幕可视面与外壳表面应尽量齐平或略低，防止按压时直接压迫液晶玻璃；安装孔周围要留出螺钉头或铜柱的操作空间，孔位间距以PCB实际孔心为准。热设计上这类小屏功耗不高，主要发热来自背光与驱动芯片，常规密闭腔体内自然散热即可，但在高温环境长期点亮时仍应避免背光被密闭包裹。建模时需要把液晶玻璃、黑色边框、蓝色PCB、排针、板边丝印以及四角安装孔分别表达清楚，尤其排针间距、孔径与屏体厚度这些会直接影响面板开孔和对接的尺寸，应当在结构中准确定位，以便后续做干涉检查和安装验证。
