长轴旋转式塑料电位器结构设计

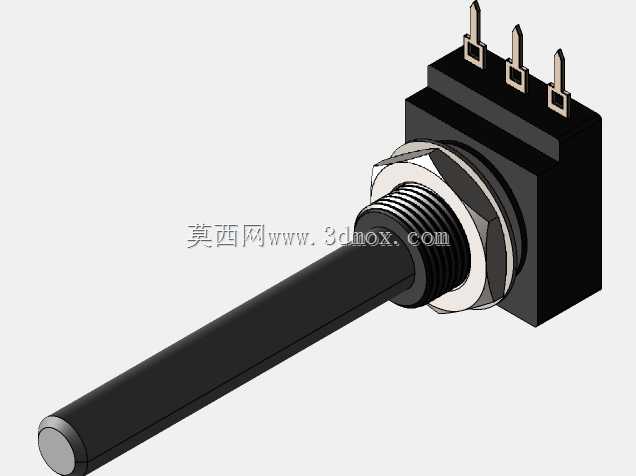

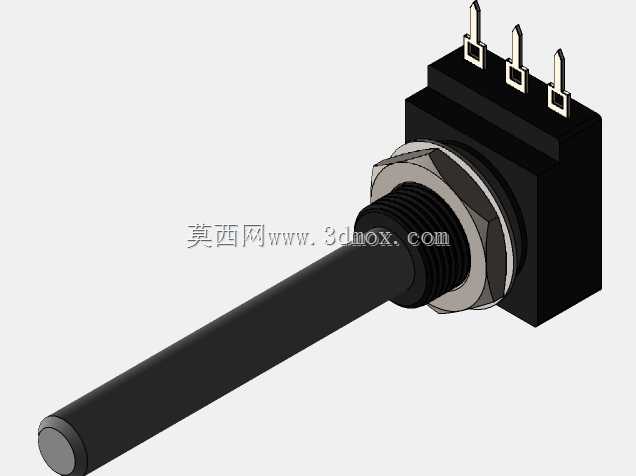

　　这款长轴旋转式塑料电位器的三维结构，围绕面板安装类可调电阻元件的实际装配需求展开，主体由黑色塑胶基座、金属锁紧螺母、密封垫圈、长操作轴以及三个直插式接线引脚构成，整体结构紧凑，适配各类需要手动调节电参数的电子设备内部安装场景。

　　从实际应用场景来看，这类电位器常被布置在工业控制操作台、通讯测试设备、音频调节装置、小型家电控制面板以及教学实验仪器的面板上，操作人员通过转动外露的长轴，带动内部碳膜电阻刷片改变接入电路的电阻值，以此实现信号增益调节、电压分压调整、设备参数校准、音量大小控制等功能。相较于短轴电位器，这款加长轴的设计可以适配厚度更大的设备面板，哪怕面板外侧叠加了装饰铭牌、防尘硅胶层、操作旋钮底座，轴端依然留有足够的安装长度来固定调节旋钮，不需要额外加装轴延长转接件，减少装配环节的零件数量。

　　设计过程中首先明确了安装边界的约束：基座尾部的塑胶本体为方块造型，三个平行排布的直插引脚从基座顶面伸出，引脚间距符合通用插件式电位器的排布规范，既可以直接插入PCB板对应的焊孔进行波峰焊固定，也可以在引脚处焊接导线引出到设备内部的接线端子，适配不同的设备布线方案。基座前端延伸出带外螺纹的金属安装套筒，套筒外螺纹匹配配套的六角锁紧螺母，设备面板开孔时只需按照套筒外径加工对应尺寸的圆形安装孔，将套筒从面板内侧穿出到外侧，套上密封垫圈之后拧入六角螺母，就可以把整个电位器牢牢压紧固定在面板上，垫圈既可以填充面板和螺母之间的间隙防止松动，也能阻挡面板外侧的灰尘、溅水从安装缝隙渗入设备内部。

　　长操作轴从金属套筒中心向外伸出，轴身做了滚花或者扁位防滑结构，外部套装调节旋钮之后，旋钮和轴之间不会出现相对打滑，转动旋钮时扭矩可以完整传递到内部的电阻调节机构。轴的长度预留了足够的调节行程冗余，在旋转到两个极限端点位置时，内部的机械止挡结构会限制轴的继续转动，避免过度旋转损坏内部碳膜层和接触刷片，保证调节的有效行程覆盖整个电阻变化区间。塑胶基座的内部腔体用来容纳环形碳膜电阻片、旋转接触弹片、定位阻尼结构，外壳选用绝缘性能优良的工程塑料注塑成型，一方面可以为内部导电元件提供绝缘防护，避免相邻电子元件和电位器引脚发生短路，另一方面塑胶材料的成型成本低、自重轻，适合批量量产的电子装配需求。

　　建模时对各个配合部位的尺寸做了严谨的约束：金属螺纹套筒的外径、螺纹牙距、六角螺母的对边尺寸都和标准件规格对齐，三个接线引脚的截面尺寸、伸出长度、相邻引脚中心距都参照插件电子元件的通用焊盘规范，长轴的直径、伸出长度和市面上常用的旋钮内孔尺寸匹配，结构工程师在做设备整机布局时，可以直接把这个电位器模型导入装配体，提前校验面板开孔位置、轴端伸出长度和外侧旋钮的操作空间是否干涉，也能确认尾部引脚和PCB板上焊盘的位置是否对齐，避免在样机装配阶段才发现安装孔位不匹配、轴长不足或者引脚和周边元件碰撞的问题。电位器工作时转动轴的阻尼力矩适中，既可以让操作人员转动时感受到清晰的段落反馈，调节到目标参数之后轴也不会因为设备自身的轻微震动自行偏移，保证调好的参数可以长时间保持稳定，方块状的基座外形也方便在PCB板布局时预留对应的矩形占位空间，不会和周边的电容、接插件、继电器等元件产生布局冲突。
