E型轨道车辆车钩连接器AAR结构

　　这套E型连接器AAR结构面向轨道车辆端部连挂作业场景，核心作用是在两节车厢或机车与车厢之间建立可靠的机械耦合，传递纵向牵引力与缓冲冲击，同时保证连挂、解钩动作能够通过人工或配套机构顺畅完成。从现场使用条件看，这类部件长期暴露在粉尘、雨雪、温差变化和高频振动环境中，结构上必须兼顾承载、耐磨、防松和维护便利性，因此模型在主体轮廓、铰接关系和局部加强方式上都围绕这些约束展开。

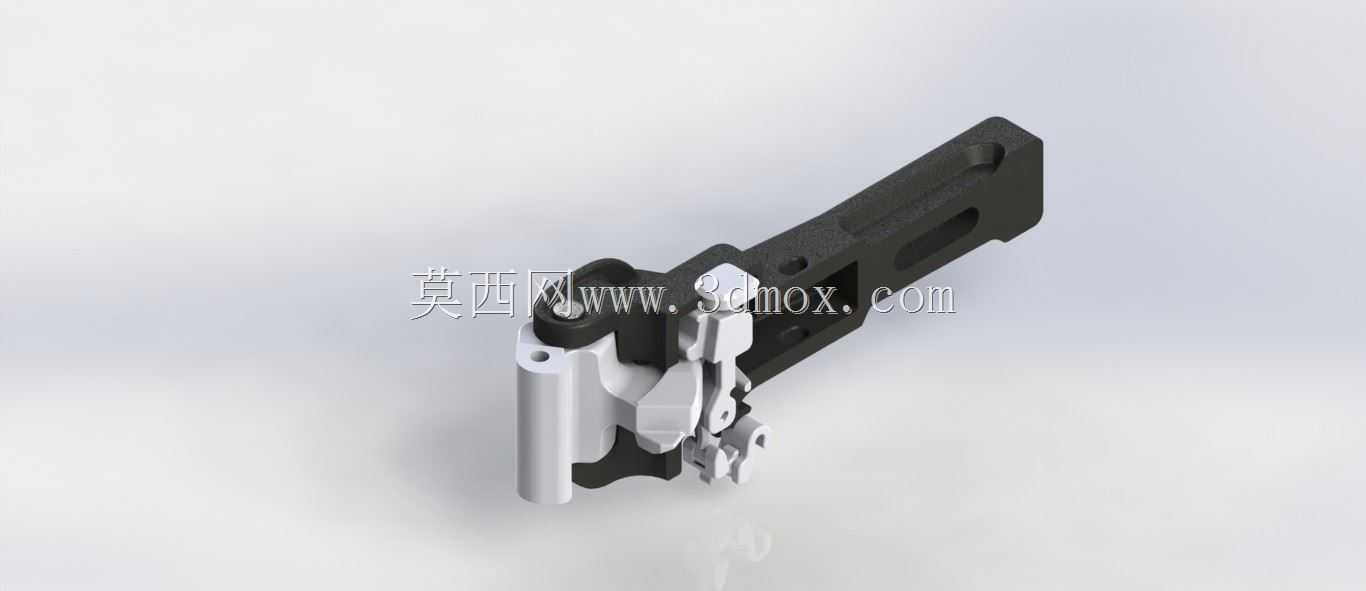

　　模型的主体由长条形钩身、前端连挂工作区、中部锁闭与铰接组件以及尾部连接边界组成。钩身采用狭长梁式布局，沿纵向承担主要拉压载荷；上下面和侧壁设置了明显的减重槽与加强筋，在不显著增加截面高度的前提下提升抗弯和抗扭刚度。前端工作区保留E型车钩典型的开口与咬合轮廓，能够在两车对接时引导对方钩体进入正确位置，并通过内部锁铁、钩舌、销轴和联动件形成稳定闭锁。中部黑白分色区域清晰表达了固定基体与活动构件之间的装配关系，便于检查运动干涉和拆装顺序。

　　设计思路上，钩体并非单纯追求外形规整，而是把载荷路径放在首位。牵引力从前端咬合面经钩舌、锁铁和销轴传递到钩身，再沿尾部连接区进入车辆底架；冲击载荷则通过接触端面和缓冲连接界面逐步扩散。模型中多处凸台、圆孔和沉台并非装饰特征，而是用于销轴定位、锁件限位、磨耗件更换以及检修时工具操作。长槽区域既可以降低自重，也能减少铸造或加工过程中的材料堆积，使壁厚过渡更均匀，降低应力集中风险。

　　活动机构是该结构的重点。钩舌、锁铁、提钩杆相关联动件在三维装配中需要保留明确的转动和滑动间隙，间隙过小会在粉尘侵入或涂装增厚后卡滞，间隙过大则会造成连挂冲击、异响和异常磨耗。工程建模时应重点核对销轴同轴度、钩舌开启角度、锁铁下落行程以及各零件在闭锁、开锁、全开三种状态下的位置关系。前端咬合面和钩舌鼻部属于高频接触区，实际产品通常会通过材料热处理、堆焊耐磨层或可更换磨耗板来延长寿命；在数模中应把这些区域的可拆卸边界表达清楚，避免后期维护时必须整体拆卸钩体。

　　外形尺寸与安装边界需要结合车辆端部布置综合校核。钩身纵向长度决定了车辆连挂后的端面间距和缓冲系统压缩行程；前端轮廓高度、宽度和开口尺寸影响对接导向能力；尾部连接孔或连接面的位置则直接关系到与缓冲器、从板、牵引梁的配合。布置时还要保证钩头在曲线通过、车辆俯仰和左右摆动时不与端部支座、风管接头、电气连接器或脚蹬发生干涉。模型中钩身上下方向的安装孔、侧向凸缘和尾部过渡段，都是校核这些边界的重要依据。

　　从制造与装配角度看，钩体主体适合采用铸件后精加工的工艺路线，关键孔位、锁闭面和支撑面需要预留加工余量；活动小件则可通过锻造、机加工或精密铸造获得。三维设计阶段应把铸造拔模斜度、圆角过渡、加工基准和装配公差分层考虑，不能只把外观形状建出而忽略零件之间的工艺约束。尤其是销轴穿过的多层同轴孔，应在装配环境中检查孔阶长度、垫圈空间和开口销或防松件的操作位置。

　　在实际选型应用中，这类连接器不仅要满足静态拉压强度，还要关注连挂容错能力和维护可达性。车辆低速对接时，前端导向面需要允许一定横向和垂向偏差；锁闭机构进入闭锁位置后，应有明确的机械限位，防止运行中意外脱开；解钩时，联动件运动路径不能被钩身加强筋或附属管路阻挡。模型将主体钩梁、前端钩舌、中部锁闭组件和尾部接口完整呈现，能够用于结构原理展示、装配关系核对、检修流程分析以及轨道车辆连接系统的方案评审。
