W12型发动机缸体简化结构三维数模

　　该数模呈现的是W12内燃机核心缸体部分的简化结构，对应大排量多缸动力单元的基础承载构件，在整车动力总成开发、动力舱布局校核、发动机原理教学演示以及改装方案前期推演场景中都有明确的使用价值。从实际工程用途来看，缸体作为内燃机的骨架，需要为活塞往复运动、曲轴回转运动提供精准的安装基准，同时整合冷却水道、润滑油道的排布空间，还要承受燃烧做功产生的交变爆压与热负荷，这一简化数模保留了W型缸体最核心的缸孔排布特征，省略了内部精细流道、附属安装凸台与外部附件接口，适合在方案初期快速完成空间占位与布局匹配。

　　结构设计上，W12发动机区别于常规直列、V型布局的核心特征，是将12个气缸分为四组、以双V夹角叠加形成W型排布，数模顶面清晰呈现了两列错位分布的圆形缸孔轮廓，底面同步预留了对应曲轴箱侧的配合接口，整体外形为带斜向切面的多面体结构，棱角处保留了铸造缸体的拔模斜度特征。这种排布方式的设计思路，是在有限的机体长度空间内容纳更多气缸，相比同排量V12机型可以大幅缩短曲轴的轴向跨度，降低曲轴自身的扭转变形量，同时让整机的轴向尺寸更紧凑，适配高端豪华车型、大马力特种装备对动力舱长度的严苛限制。数模中缸孔的行列错位关系完全贴合W布局的几何逻辑，相邻缸孔的中心距预留了足够的壁厚空间，能够满足实际产品中缸套压装、水套夹层布置的结构要求，顶面的平直加工面则对应气缸盖的安装结合面，后续设计中可在该平面上拓展缸盖螺栓孔、定位销孔、冷却液通道孔等特征。

　　从安装边界维度考量，该简化数模的外轮廓完整还原了W12缸体的最大包络尺寸：机体顶面宽度覆盖四列缸孔的排布跨度，侧面斜切面直接对应W布局两侧缸组的外壁轮廓，轴向长度由12缸的曲轴轴向排布逻辑决定，数模中可以直接测量得到整机占位的长、宽、高极限尺寸，用于动力舱前期的硬点校核。在整车总布置阶段，工程师可以将该数模导入装配环境，快速核对缸体与前副车架、转向机、冷却模块、排气歧管之间的安全间隙，提前规避W型布局特有的两侧缸体宽度过大带来的干涉风险；在教学场景中，该结构可以直观展示W型发动机与直列、V型发动机的缸体布局差异，帮助学习者理解多缸发动机通过缸体排布优化空间利用率的设计逻辑。

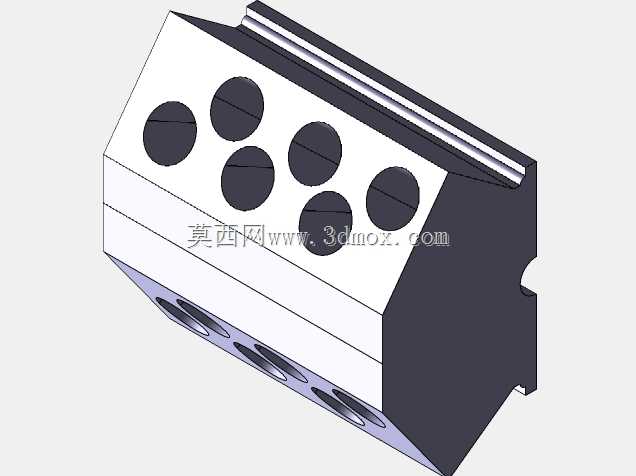

　　细节层面，数模区分了缸体主体的不同功能区域：银灰色顶面为缸盖结合的加工基准面，深色侧面对应曲轴箱的外壁与动力输出端的连接法兰面，底部预留的接口特征对应下曲轴箱或者油底壳的安装位置。虽然该数模未呈现活塞、连杆、曲轴等内部运动构件，但缸孔的位置、数量与排布角度完全匹配W12机型的运动学关系，后续可以基于该缸体数模向下拓展配气机构、曲柄连杆机构、冷却润滑系统的详细设计，也可以作为逆向开发过程中缸体外形测绘的参考基准，在方案论证阶段省去从零搭建轮廓的工作量，快速完成多方案动力布局的对比验证。
