卧式高压储氢罐体结构设计

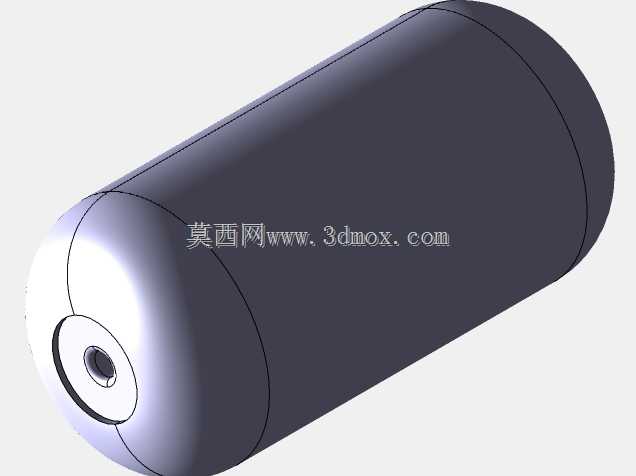

　　该模型呈现的是一只卧式布置的高压储氢罐体，整体采用圆柱筒身配合两端椭圆形封头的经典压力容器构型，这类结构在氢能储运、燃料电池供氢系统以及小型实验制氢装置中十分常见。筒身作为主要承压容积段，承担绝大部分储气量，两端封头通过平滑过渡的曲面将内压产生的应力均匀分散，避免直角区域出现应力集中。从模型可见，一端封头中心设置了集中接口结构，接口周围带有环形凸台与中心通孔，用于安装瓶阀、压力传感器或进出气管路；凸台高出封头表面，既为螺纹连接预留了足够的啮合长度，也为密封面加工提供了平整基准。

　　从实际用途看，这类储氢容器主要用于高压气态氢的暂存与缓冲。在燃料电池测试台架上，它可以稳定供氢压力，削弱压缩机或减压阀启闭带来的压力脉动；在移动式加氢场景中，多只罐体成组布置构成储氢瓶组，为短距离氢气转运提供载体；在实验室沉积或还原工艺里，罐体作为气源缓冲段，能够保证下游反应腔获得连续、平稳的氢气流量。模型中筒身与封头之间可见清晰的环向分界，对应工程上的环焊缝位置，设计时该区域需要按照承压容器规范进行焊缝系数折算，并在壁厚校核中重点评估。

　　结构设计思路上，圆柱段壁厚通常依据内压、材料屈服强度与设计安全系数通过薄膜应力公式初算，再结合腐蚀裕量与钢板厚度规格圆整；封头由于存在曲率变化，其壁厚计算需引入形状系数，椭圆封头在标准长短轴比例下应力分布较为均衡，因此被广泛采用。端部接口采用凸台加强而非直接在封头上开孔，是因为开孔会切断连续的承压金属，削弱局部承载能力，外置凸台相当于增加了补强金属，使开孔边缘的峰值应力回落至许用范围。中心孔道的内径相对筒径较小，符合小孔径开孔补强的常规处理方式，孔端的台阶面可用于放置密封垫圈或对接卡套接头。

　　外形与安装边界方面，罐体整体呈细长圆柱形态，长径比偏大，适合沿水平方向架装在支座或抱箍上。卧式布置的好处是重心低、支撑稳定，便于在设备框架内分层排列，同时阀门接口集中在一端，管路走向与维护操作空间都可以在同一侧预留。建模时需要明确筒身外径、总长度、封头深度、接口凸台外径与高度、中心通孔直径以及凸台端面密封面尺寸，这些参数直接决定罐体在总成中的占用包络。安装时筒身下方通常配置两块鞍式支座或抱箍，支撑位置避开环焊缝，支座与筒体之间预留微量滑移间隙，以容纳充放压过程中的径向膨胀与温度变形。

　　从三维建模角度，该零件适合用旋转特征生成主体：先在过轴线的草图中绘制筒身外壁、封头曲面与接口凸台的半剖面，绕中心轴一次旋转成型，再对中心孔进行切除拉伸。环向分界线条可作为构造几何保留，用于工程图中标注焊缝位置；封头与筒身的相切关系必须保证连续，避免曲面折角在网格划分时产生应力奇异。接口端面需建立基准面，方便后续装配瓶阀、接头等标准件时同轴配合。对于从事供氢系统集成的工程师而言，该模型可作为容积核算、压力等级匹配、管路布局与支撑结构设计的基础参照，也能在总装干涉检查中直观反映罐体与周边框架、阀件之间的空间关系。
