内燃机连杆总成精密三维结构设计

　　该零件为内燃机曲柄连杆机构中的核心承力构件，在整机运行过程中承担活塞往复运动与曲轴旋转运动之间的运动转换与动力传递职能。从实际装机场景来看，这类连杆广泛适配于中小排量往复式内燃机，覆盖乘用车动力总成、小型工程机械动力单元、通用汽油机组以及轻型柴油机组等应用场合，工作时段内持续承受交变爆发压力、往复惯性力与旋转离心力的复合载荷，其结构合理性直接决定发动机的运转可靠性、疲劳寿命与NVH表现。

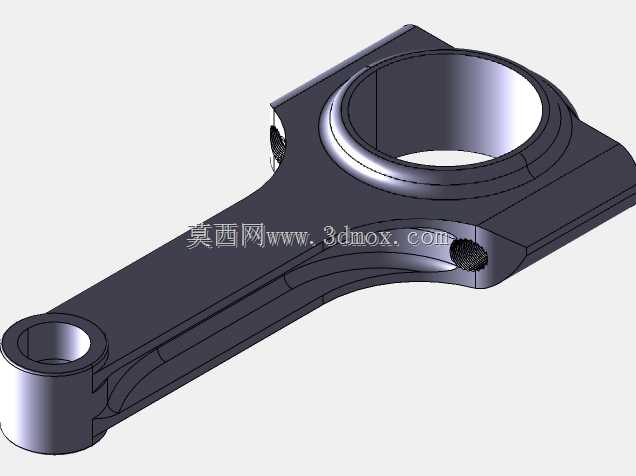

　　从结构功能拆分来看，零件整体分为小头端、杆身、大头端三个功能区段。小头端设置贯通圆孔，用于压入衬套后与活塞销形成铰接配合，工作过程中随活塞做上下往复运动，孔壁需承受活塞销传递的周期性侧向挤压与摆动摩擦；大头端为剖分式对接结构，图示模型完整呈现了杆身与连杆盖的结合本体，大头内孔用于装配轴瓦后包覆曲轴连杆轴颈，随曲轴做回转运动，接合面处预留的螺栓孔位用于穿装连杆螺栓，将连杆盖与杆身刚性锁紧，保证大孔在高速运转下不出现错位、松脱或圆度畸变。杆身区段采用工字形截面过渡，该截面形式是连杆设计中的经典承力构型：在同等截面积、同等重量前提下，工字形截面对摆动平面内的弯曲载荷具备更高的截面惯性矩，既能沿活塞做功的主受力方向提供足够的抗弯刚度，又能尽可能削减冗余材料，降低往复运动质量，从而减小曲轴轴颈承受的惯性冲击载荷。

　　建模过程中需重点把控多处装配边界与尺寸逻辑。首先是大小头孔的同轴度与平行度约束：两孔中心距为连杆的核心名义尺寸，直接决定发动机的曲柄半径与活塞行程匹配关系，建模时需严格锁定中心距公差带，同时保证两孔轴线在三维空间内的平行度，避免装机后出现活塞偏磨、轴瓦局部烧蚀的故障。小头孔外径与活塞销座的内腔空间需预留足够的摆动间隙，保证活塞在上止点、下止点换向摆动时，连杆小头外圆不会与活塞销座内侧发生运动干涉；大头端的外轮廓尺寸需严格匹配发动机缸体的连杆通过孔径，发动机装配时连杆需从缸体上方曲轴箱通道穿入，若大头外廓尺寸超出缸体让位边界，将直接导致整机无法完成装配。

　　杆身与大小头的过渡区域采用大圆角平滑衔接，避免截面突变形成应力集中尖角——在发动机爆发做功瞬间，燃气压力通过活塞销作用于连杆小头，载荷沿杆身传递至大头曲轴，过渡圆角处是疲劳裂纹的高发位置，建模时需保证圆角连续光顺，无突兀折边。大头接合面处的螺栓孔周边设置凸台加厚结构，补偿螺栓预紧力作用下的局部压应力，防止杆身结合面出现压溃变形。零件两侧预留的小工艺孔为润滑油道孔，发动机运转时曲轴轴颈处的压力润滑油可通过该油道输送至小头衬套摩擦面，实现活塞销与衬套之间的持续润滑，降低铰接副的磨损速率。

　　从整机匹配角度校核，连杆的重量分组公差需控制在极小范围内，多缸发动机各缸连杆的质量差、大小头端的质量分配差都需严格管控，避免曲轴高速旋转时因各缸往复惯性力不均衡引发整机振动。外形设计上杆身工字形截面的腹板厚度、翼缘高度沿杆长方向随载荷分布做渐变优化，靠近大小头承力区域截面适当加厚，杆身中段在满足刚度要求下做轻量化收窄，兼顾强度储备与减重需求。三维结构完整还原了所有承力凸台、油道孔、螺栓过孔与对接定位特征，可直接用于后续的有限元疲劳仿真、运动干涉校核以及机加工工艺编制。
