直列四缸四冲程发动机缸体结构

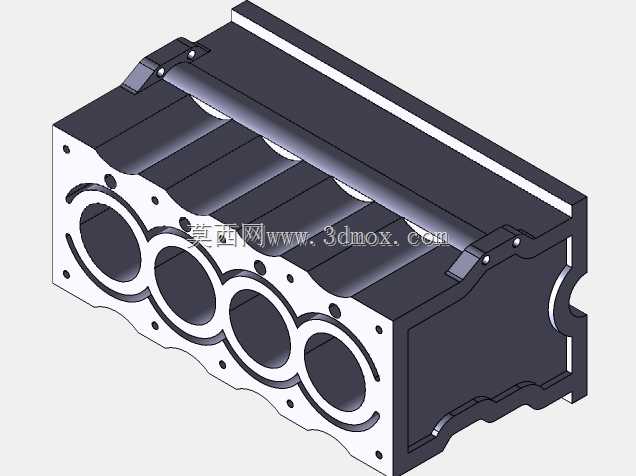

　　该模型呈现的是直列四缸四冲程内燃机的缸体主体，属于动力总成中承担基础承载、气缸导向和冷却润滑组织的核心铸件结构。缸体前端面沿纵向等距布置四个圆形气缸孔，孔周分布多层螺栓孔与定位孔，用于安装气缸垫、缸盖以及前端附属盖板；侧面与顶部保留了加强筋、凸台和安装耳座，能够在整机装配时承接缸盖、油底壳、正时机构、水泵、机油滤清器及支架类零件。

　　从实际用途看，这类缸体多用于小排量乘用车、轻型商用车、小型工程机械或固定式动力机组。整机工作时，活塞在四个气缸孔内做往复直线运动，缸体需要持续承受燃气爆发压力、活塞侧推力、曲轴交变载荷以及热膨胀带来的复杂应力。模型中缸孔之间保留了较完整的壁厚和隔板区域，顶部纵向贯通结构可用于布置凸轮轴或摇臂机构空间，下部敞开区域则对应曲轴箱，用于容纳曲轴、连杆、机油飞溅与回油通道。

　　结构设计上，四缸呈一字排列，使整机长度方向尺寸较大，但宽度方向相对紧凑，有利于在车辆前舱或设备机架上进行横向、纵向布置。前端面的缸孔中心线保持平行，孔位周边的螺栓孔按照缸盖压紧力分布进行排布，可减少密封面局部翘曲风险。缸体外侧的凸起筋条并非单纯装饰，而是在铸件壁厚受限的情况下提高抗弯和抗扭刚度；端部带孔耳座用于辅助附件固定，底部轮廓则需要与油底壳、主轴承盖及加强板形成封闭曲轴箱。

　　安装边界方面，设计时需重点核对缸体总长、总宽、总高与机架或机舱空间的匹配关系。四个气缸孔的中心距决定了缸体长度方向的基本尺寸，也影响缸盖螺栓布置、水套宽度和整机重量；缸体顶面平面度、缸孔轴线与曲轴箱主轴承孔轴线的垂直度，是后续加工和装配中的关键控制项。若用于整车场景，还需预留起动机、发电机、进排气歧管、离合器或变速器连接面的位置；若用于工业机组，则要关注机体底脚、减震垫、输出端连接以及维护空间。

　　建模过程中，气缸孔、螺栓孔、沉孔、加强筋和端部异形轮廓均需要保持清晰的几何关系。缸体属于典型薄壁箱体类零件，圆角过渡处容易形成应力集中，建模时不能只追求外观棱角，还要结合铸造拔模、壁厚均匀性和机加工余量进行检查。水套与油道虽然在外观模型中未必完全展开，但在工程设计中必须与缸盖、主油道、回油腔和冷却系统协同考虑，避免出现热节、漏油或冷却盲区。

　　从维修和制造角度看，直列四缸缸体具有布局直观、加工工序相对集中、附件拆装可达性较好的特点。缸孔磨损后可依据壁厚条件进行镗缸修复，顶面变形时可通过铣削恢复平面度，但这些工艺都要以原始孔位、中心距和密封面边界为依据。该三维结构适合用于发动机总成方案校核、铸件外形评审、装配干涉检查、教学演示以及动力舱布置参考，能够帮助设计者在零件尚未投产前直观识别缸体与周边系统之间的空间约束。
