曲轴是内燃机动力输出链路里最核心的承载回转零件,这套直列六缸曲轴结构,主要适配乘用车直列六缸汽油机、中小型工业柴油机组,也可作为教学演示、动力总成逆向设计阶段的参考结构使用。在整机运行过程中,活塞承受燃气爆发压力后通过连杆把往复直线运动传递到连杆轴颈,曲轴再把六个缸依次做功的脉冲推力转化为连续的旋转扭矩,最终从输出端法兰传递给变速箱或者外接负载,同时还要驱动凸轮轴、机油泵、水泵等附属附件运转。

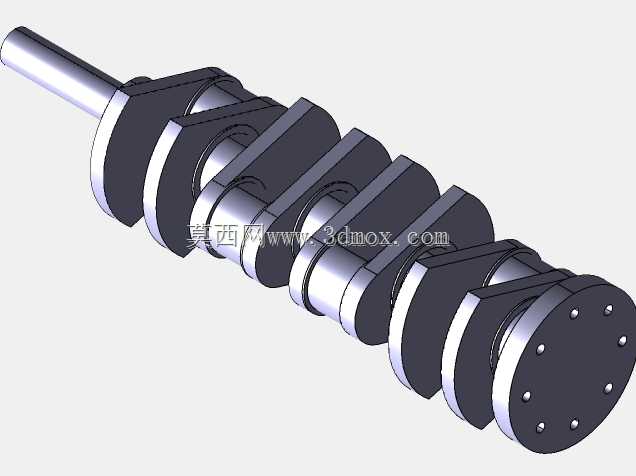

从结构布局来看,该曲轴采用整体锻造式实心轴设计,沿轴向依次布置前端动力输入轴颈、六道曲柄销与对应的主轴颈、平衡配重块,末端为带一圈螺栓孔的输出法兰盘。直列六缸的发火间隔均匀,曲柄销按照120度相位角交错排布,运转时一阶、二阶往复惯性力都可以实现自平衡,相比四缸机型整机振动幅度明显更低,高转速工况下的NVH表现更优。每一段曲柄臂都集成了扇形平衡配重,配重块的轮廓随回转半径做了切边处理,既可以在回转时抵消连杆大头、活塞销随动产生的离心惯性力,也能避免配重外缘和缸体下部的曲轴箱内壁、连杆大头运动轨迹发生干涉。
建模过程中首先要敲定的是核心安装边界:主轴颈的直径和各档主轴颈的轴向间距,必须和缸体上的主轴承座孔、轴瓦宽度完全匹配,两端轴颈伸出缸体的长度要预留出油封、正时齿轮或者皮带轮的安装空间;连杆轴颈的直径、轴向宽度要和连杆大头轴瓦、连杆侧隙匹配,相邻两个曲柄销之间的曲柄臂厚度要留出连杆摆动的安全间隙,避免活塞在上止点、下止点往复运动时连杆侧面和曲柄臂发生剐蹭。末端法兰端面上的螺栓孔沿圆周均布,孔位分度圆直径、螺栓孔径要和飞轮或者液力变矩器的连接孔位完全对应,法兰端面的定位止口需要和飞轮中心孔形成过渡配合,保证动力输出的同轴度,避免高速回转时出现端面跳动。
油道布局是曲轴设计里容易被忽略的细节,压力润滑油从缸体主轴承道进入主轴颈间隙后,会通过曲轴内部斜向贯通的油孔流向连杆轴颈,在轴和轴瓦之间形成持续的动压油膜,建模时需要保证内部油道的转角处做圆滑过渡,避免应力集中在油道孔口位置,长期承受交变载荷时出现疲劳裂纹。轴颈的表面通常会做高频淬火或者氮化处理,提升表面硬度和耐磨性,圆角过渡位置需要做滚压强化,抵消曲柄臂和轴颈衔接位置的弯曲应力峰值——曲轴工作时每一转都要承受反复的弯曲、扭转载荷,圆角处是整机疲劳失效的高发位置,建模时不能为了外观简化直接做直角衔接。
实际装机时,曲轴从缸体下方吊入主轴承座后,需要按规定扭矩依次紧固主轴承盖,保证各档主轴颈的同轴度,转动曲轴时全程无卡滞,轴向预留的窜动间隙要匹配止推片的厚度,既不能让曲轴受热膨胀后轴向顶死,也不能间隙过大导致齿轮、皮带轮运转时出现轴向窜动。前端轴颈上安装的正时齿轮、减震皮带轮的定位键槽需要和轴上键槽对齐,保证配气相位、喷油正时的装配精度。这类曲轴结构也常被用于机械专业的曲柄连杆运动仿真教学,通过三维装配可以直观验证活塞行程、连杆长度、曲柄回转半径之间的运动关系,校核运动包络是否和缸体、活塞裙部存在干涉,为后续的工程图纸输出、工艺编排、动平衡校核提供完整的数模基础。
