USB面板式墙装内螺纹对接连接器

　　这类USB墙装内螺纹对接接头，在工程现场多用于机柜面板、设备操作台面、演播室墙面接口箱、测试工位挡板以及工业控制台的信号引出场景。现场布线时，线缆往往从墙体或柜体内部敷设，外部仅需要一个规整、固定、可反复插拔的USB端口；该结构把接口本体、安装法兰和后端穿线/对接筒体整合在一起，避免了直接在面板上开孔后裸装模块带来的松动、错位和密封边界不清问题。

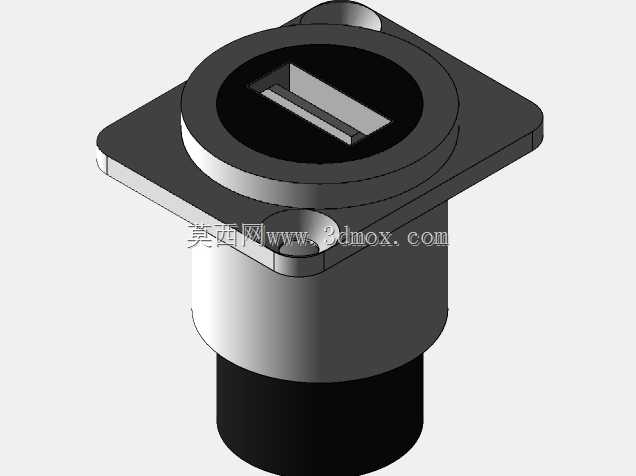

　　从实际用途看，前端方形法兰承担面板贴合与定位作用，法兰四角形成安装边界，可通过螺钉或卡装方式固定在薄板、墙面接线盒或设备侧板上。法兰中央的圆形凸台嵌入面板开孔，凸台外径与开孔之间形成径向定位关系，装配后接口中心不会因插拔力而偏移。前端面保留USB标准插口区域，插口周围设置环形沉台，使插头插入时具有明确的导向深度，既能减少斜插对舌片的损伤，也能让插头外壳与接头端面保持稳定贴合。

　　接头后部采用圆柱筒体结构，适合穿过面板后方的有限空间。筒体下段直径收束，便于与护套、线缆固定件或内螺纹锁紧件配合；在墙装应用中，后端可通过螺纹连接方式与预埋底盒、锁紧螺母或防护套组合，形成“前面板定位、后方锁紧”的装配逻辑。这样的布置对维护也比较友好：前端负责用户插拔，后端负责线缆走向和固定，拆开面板螺母即可整体取出，不需要在狭小墙体内反复调整接口模块。

　　建模时需要重点处理几个结构关系。第一是方形法兰与圆形凸台的过渡，法兰边缘做了倒角和厚度变化，既降低薄板件锐边，也保证视觉上的连续；法兰下方两个安装孔位与凸台根部相邻，孔边需要留出足够壁厚，避免锁紧时应力集中。第二是USB插口内部空间，插口槽口、舌片容纳区和外圈挡壁要分层表达，槽口宽度决定标准USB插头的进入方向，内部挡壁则限制过插行程。第三是后筒体的同轴关系，中央圆台、筒体和下段缩径部分应保持同一轴线，这样后方螺纹件或护套旋入时不会偏摆。

　　尺寸边界方面，方形法兰决定面板开孔外侧的覆盖范围，设计时法兰边长应大于开孔直径，并在四角留出安装孔中心距；圆形凸台高度只需略大于面板厚度，使前端面与面板表面平齐或轻微凸出。后筒体长度要结合墙盒深度和线缆弯曲半径确定，过长会占用接线盒空间，过短则无法安装锁紧螺母。下段缩径区的直径应与后端内螺纹连接件、线缆护套或防拉脱结构匹配，不能只按外观圆柱处理。

　　在设备选型中，这类接头不属于高速信号链路中的主动器件，而是承担端口固定、插拔导向和面板规整化的机械接口功能。若用于控制台，可与音频、电源、网络等面板接口并排布置，形成统一的墙面接口阵列；若用于测试设备，可将设备内部USB延长线固定在面板上，减少主板或内部模块直接承受插拔力；若用于展示墙或演播室，方形法兰还能提供较稳定的外观贴合面，使端口在频繁使用后仍保持位置一致。

　　结构设计上还要考虑插拔载荷的传递路径。用户插入USB插头时，外力首先作用于前端插口挡壁，再经圆形凸台传到方形法兰，最终由法兰固定点承担，而不是让后端线缆承受横向力。因此法兰与凸台根部的圆角、安装孔周边壁厚、后筒体连接段强度都需要在模型中保留真实厚度。若后续工程需要增加密封或防尘能力，可在法兰背面增加垫圈槽，或在凸台与面板之间设置橡胶垫；现有结构的环形端面和方形贴合面为这些扩展留下了安装空间。

　　三维建模表达时，适合按前端法兰、中央接口座、后筒体、下段缩径部和安装孔五个特征逐步搭建。先以方形板确定安装基准，再在中心建立圆形凸台和USB插口切除特征，随后拉伸后筒体并处理下段直径变化，最后完成四角固定孔与边缘倒角。装配检查时应关注插头进入方向、法兰背面贴合面、后方螺母锁紧空间以及线缆最小弯曲半径，确保模型不仅外观完整，也能反映墙装连接器在真实面板上的安装逻辑。
