旋钮式旋转开关端盖结构设计

　　在手持通讯终端、便携检测仪器、工业手持操作盒这类需要频繁切换档位的设备上，外露的旋转调节部件往往要兼顾手指拨动的阻尼手感、内部轴系的防护以及整机外观的协调性，这款旋转开关盖正是围绕这类使用场景完成的结构件设计。从整机装配逻辑来看，该零件属于开关操作端的外露包覆件，外侧圆柱面直接和操作人员手指接触，内侧结构则和旋转编码器、档位电位器的输入轴完成对接，把人手的扭转动作可靠传递到内部传感元件上，同时把轴端、齿槽配合区域完全罩住，避免日常使用中灰尘、汗液、飞溅液体进入开关配合间隙，也防止外部杂物卡滞旋转档位。

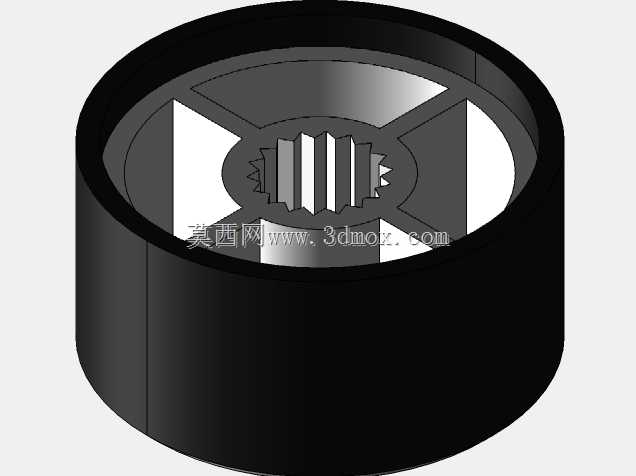

　　零件整体采用矮圆柱杯体构型，外轮廓为连续光滑的圆柱侧壁，侧壁高度预留了足够的手指接触面积，操作人员用指尖捏住外圈转动时，不会因为接触宽度过窄出现打滑，圆柱外壁没有额外凸起棱边，装在手持设备面板上之后，外露部分和设备外壳之间的间隙均匀，旋转全程不会和面板开孔边缘发生刮擦。杯体内部并非实心填充，而是做了辐射状的加强筋布局：从中心轴套向外延伸出数条径向筋板，一直连接到外圈内壁，这种设计首先解决了薄壁塑料件注塑成型的收缩问题，全实心结构不仅浪费原料，冷却过程中还容易出现表面缩痕、内应力变形，辐射筋在大幅削减用料的同时，把中心轴套受到的扭矩均匀分散到整个外圈侧壁，手指转动外盖时，扭力不会集中在中心配合区域，长期反复扭转也不会出现轴套开裂、筋板断裂的问题。

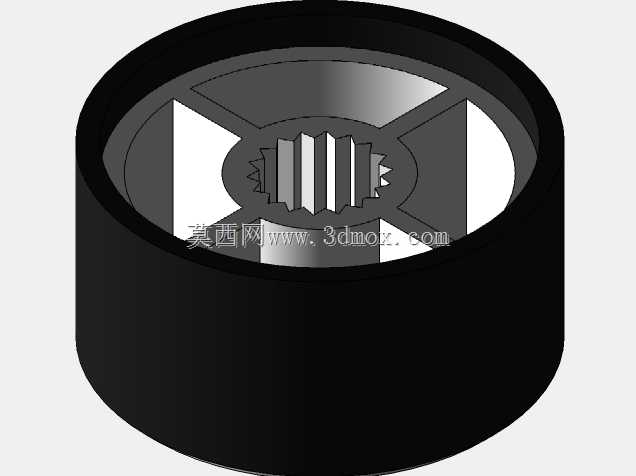

　　中心配合区域采用内齿廓造型，齿形和配套旋转编码器的输入轴外齿完全对应，装配时把端盖沿轴向压入开关轴，齿面之间周向无间隙，转动端盖的每一个角度变化都会同步传递到编码器转轴，不会出现转角空程、档位偏移的问题。齿槽的轴向深度做了冗余设计，端盖压装到位后，轴端不会顶到杯体内侧顶面，即使不同批次开关的轴长存在小幅公差，也能通过装配压入深度自适应补偿，不需要额外增加调整垫片。中心齿套和辐射筋之间预留了环形空腔，既可以容纳开关轴端部的少量装配凸点，也能在压装时给微小的形变留出退让空间，避免硬装配导致齿形崩缺。

　　从安装边界来看，端盖的最大外径由面板开孔尺寸决定，设计时外圈直径比面板安装孔大出一圈搭接余量，端盖装配后外圈边缘完全覆盖开孔缝隙，不会出现边缘漏缝；杯体的插入深度小于设备面板到内部开关本体的预留间距，盖体装入后底部不会触碰开关基座，旋转过程中没有轴向摩擦。外圈圆柱的壁厚选取兼顾了结构强度和成型工艺，壁厚均匀过渡，和辐射筋、中心轴套的连接处做了壁厚渐变处理，避免厚薄突变产生注塑凹痕。端盖的轴向端面做了平整限位，压装到指定位置后，端面和开关轴的限位台阶贴合，正常按压操作时不会出现轴向窜动。

　　实际选型适配时，这类端盖多用于多档位旋转编码器、波段开关、电位器的操作端，常见在手持通讯设备的功能切换、小型工控终端的参数调节、便携测试仪器的量程选择场景中。结构设计上没有采用额外的紧定螺丝或者粘接工艺，依靠内齿和轴齿的过盈配合完成周向固定，装配工序简单，后续维护拆卸时也可以直接沿轴向拔出，不会损伤内部开关元件。辐射筋之间的镂空区域同时减轻了零件整体重量，装在手持设备上不会增加额外的操作负担，杯体的封闭外轮廓也方便后续做表面晒纹、喷涂处理，提升手指转动时的摩擦力，整机外观的一致性也更容易保证。
