轴向弯脚整流二极管元件结构

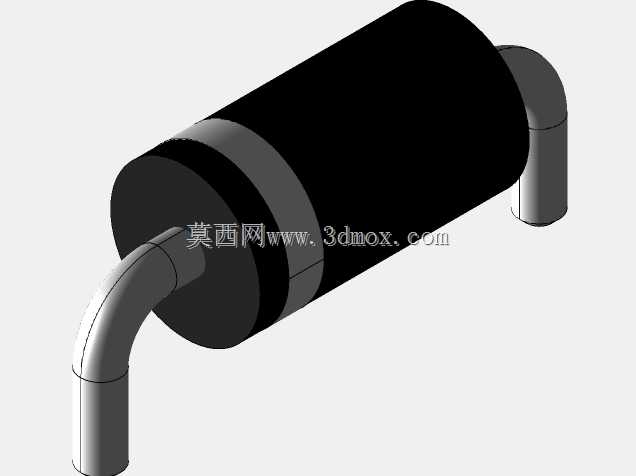

　　轴向引线式整流二极管在电源整流、反向阻断、续流保护和信号极性约束类电路中使用频率很高，尤其在控制板、电源适配器、通讯终端、仪器仪表和小型电气设备内部，常以插装方式固定在PCB上。该三维结构围绕黑色圆柱形环氧封装本体与两端弯折金属引线展开，还原了元件在实际装配状态下的空间形态，便于结构工程师在板级布局、外壳干涉检查和线束走向规划时直接引用。

　　从功能上看，这类元件依靠PN结单向导电特性，在交流输入侧承担半波或全波整流任务，也可在继电器线圈、电机驱动、感性负载切换回路中提供续流通路，抑制反向电动势对开关器件的冲击。模型将管体中部的黑色绝缘包封、端部金属过渡环以及两侧引脚的折弯半径分别表达出来，能够清楚呈现元件装配后并非完全平直的状态。实际产品中，引脚通常采用可焊性较好的铜质线材并经表面处理，管体外部为耐高温、耐潮湿的绝缘封装材料，端部封接位置需要兼顾密封与机械强度。

　　建模时先以圆柱主体确定器件的核心包络，再在两端建立同轴金属引线。引脚并非简单直线伸出，而是按照板级插装常见工艺形成近似90度的弯曲段：靠近管体的部分保持轴向延伸，随后通过圆弧过渡转为垂直方向，末端用于插入印制板孔位。这样的处理能够反映弯脚成型后的真实高度、横向占位和焊盘间距关系。若在设备内部采用卧式安装，圆柱管体通常贴近板面，两个弯折引脚向下进入孔内；若受空间限制采用贴壁或跨接方式，折弯方向还可能根据相邻元件高度进行调整。

　　外形边界方面，圆柱形管体决定了元件在宽度方向的最小避让区域，端部封套略大于主体直径，形成可见的台阶关系。引脚直径相对管体较小，但折弯圆弧会在管体轴线外侧增加投影范围，因此在PCB三维装配中不能只按二维符号估算占位。靠近板面的垂直段需要与焊盘孔保持同轴，折弯根部与管体端面之间应保留适当直段，避免成型应力直接作用于封装密封区。对于自动化插装或波峰焊场景，引脚末端伸出板面的长度、两引脚平行度以及折弯回弹量都会影响插装稳定性。

　　在通讯类手持或桌面设备中，板内空间往往受连接器、屏蔽罩、电池仓和外壳筋位限制，二极管的圆柱本体可能与较高电容、电感或线束相邻。通过该结构可以在设计阶段检查管体顶部到外壳内壁的安全间隙，确认弯脚外侧是否触碰相邻焊点，也能评估维修拆焊时烙铁和镊子的操作空间。若设备需要承受振动，轴向引线元件不宜让全部机械应力集中在焊点上，通常会利用引脚弯折形成一定柔性，或在管体附近点胶、设置固定座，以降低热循环和振动带来的疲劳风险。

　　热设计角度，整流二极管在导通时会产生正向压降损耗，持续电流越大，管体温升越明显。模型保留了完整外表面，可用于后续热布局评估：黑色圆柱本体与周围空气的接触面积、引脚到铜箔焊盘的导热路径、相邻发热元件的热辐射距离，都能在三维环境中直观判断。弯脚引脚除了电气连接，也承担部分导热作用，较宽的铜箔走线和合理的焊盘尺寸有助于把结热传导到板层。

　　结构细节上，管体端部的环形边界表达了封装材料与金属引线之间的过渡区域，该区域在真实器件中对应密封和应力集中位置。建模时保持引脚与管体同轴，可避免装配示意中出现偏心；折弯段采用连续圆弧而非直角相交，更符合金属线材成型工艺，也能反映最小弯曲半径对引脚根部的保护。两个引脚的极性差异在实际电路中十分关键，虽然三维几何外形可能对称，但在装配库中应与电路符号的方向约束保持一致，防止整流方向反接。

　　对于整机布局人员，该模型的价值不在于复杂曲面，而在于把容易被二维图纸忽略的高度、折弯占位和焊点附近空间关系具体化。设计人员可据此调整元件间距、确定PCB开孔位置、校核外壳内部净高，并在样机投产前发现弯脚与塑料柱、卡扣、屏蔽罩之间的干涉。对建模从业者而言，处理这类元件需要控制圆柱、台阶、细杆和弯管之间的衔接关系，使外观简洁同时保证工程可用性。
