轴向弯脚1N4148开关二极管封装

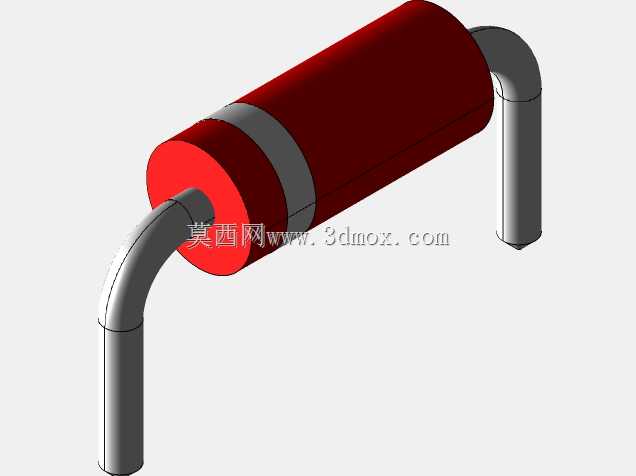

　　在消费电子、通信终端、工业控制板卡以及小型信号调理电路中，轴向引线式小信号开关二极管长期承担单向导通、信号检波、逻辑钳位和反向阻断等任务。1N4148是工程中使用频率很高的硅开关二极管，其特点是结电容小、反向恢复时间短、正向导通压降稳定，适合在高频脉冲、低功率整流和保护回路里工作。该三维模型围绕带弯脚结构的轴向玻璃封装二极管建立，主体呈现红色圆柱本体、端部红色极性环以及两根弯折成型的金属引线，能够在PCB布局、整机结构干涉检查和装配工艺评估中提供直观参考。

　　从实际装配角度看，轴向二极管并不总是以直插姿态安装。在板高受限、外壳贴近PCB、灌胶空间狭窄或需要降低元件重心的产品里，引线常被预弯成贴板或立式弯折形状。模型中两根引脚从圆柱端部伸出后经过圆弧过渡再向下延伸，这种形态对应自动插件、手工整形或波峰焊前的成型工序。建模时需要重点控制弯脚半径、引脚中心线间距、圆柱本体到板面的悬空高度以及引脚末端长度。若弯折半径过小，引线根部会产生应力集中，可能造成玻璃封装端部微裂；若弯脚位置离本体过近，焊接热和机械振动也容易把应力传递到封装密封处。

　　圆柱本体的几何关系虽然简单，但在电子设备结构设计中并不能忽略。二极管外径决定了它在密集板卡上占用的横向空间，本体长度影响相邻元件的安全距离，极性环位置则关系到装配识别和维修检查。红色环带通常用于标识阴极方向，三维外观中应保持环带与其中一根引线的对应关系，避免在装配指导图或线束布置中出现极性误导。对于需要贴硅胶套、热缩管或者穿过绝缘隔板的场景，本体外圆、环带凸起和端部圆角都应纳入包络检查，不能只按理想圆柱估算间隙。

　　引脚部分是该类元件建模的关键。金属引线直径较小，但在PCB孔位设计中直接影响孔径、焊盘环宽和通孔公差。弯脚段的直线部分需要与安装孔或焊盘位置保持一致，圆弧段则应避免与邻近高元件、壳体筋位、连接器金属壳发生接触。若模型用于自动化插件设备调试，还可以依据引脚伸出长度判断切脚余量；若用于手工焊接工位，引脚末端的锥度或平头形态会影响穿板顺畅度。实际板卡中，二极管可能靠近电阻、电容、三极管或光耦等低矮元件，弯脚后的本体高度往往比直插立式安装更低，因此在薄壳遥控器、传感器模块、电源辅助绕组和通信接口保护板中较为常见。

　　设计思路上，该模型没有复杂内部运动机构，核心在于准确表达元件外部包络、极性识别特征和可装配引脚形态。圆柱主体采用同轴回转结构，端部与引线之间保留平滑衔接；弯脚通过连续路径生成，使圆弧段与直线段相切，减少三维数据中出现硬折角的情况。这样处理不仅视觉上接近真实元件，也便于在STEP数据中进行距离测量、剖面检查和整机布局复用。对于结构工程师而言，元件模型的价值不在于展示内部芯片，而在于把焊接后占据的空间、可能触碰的边界以及维修时工具可达区域提前暴露出来。

　　在板级堆叠时，轴向弯脚二极管常布置在PCB边缘、接口附近或变压器、继电器等发热元件周边。其本体与板面之间的距离会影响清洗液流动、助焊剂残留和散热条件；贴板过紧可能使清洗和烘干不充分，悬空过高则会降低抗振能力。若产品经历运输振动或温循试验，引线弯折处还会承受热膨胀失配带来的交变应力，因此引脚形状、焊点距离和本体固定方式需要协同考虑。在高密度数字产品中，这类小信号二极管虽然体积不大，却经常决定接口保护、信号方向控制和低功耗回路的可靠性。

　　从选型和建库流程看，轴向封装二极管的三维数据应与原理图符号、PCB封装、物料规格和装配方向保持一致。使用该模型时，工程师可围绕安装孔距、弯脚高度、本体直径、极性环朝向和引脚末端位置建立检查项；在整机评审中，则可把它放入控制板、通信模组或电源小板的坐标位置，验证外壳合盖、绝缘距离、线束走向和焊点空间。通过这种以外部装配边界为中心的建模方式，小型半导体元件不再只是原理图上的符号，而成为能够参与干涉分析、工艺规划和维修评估的具体结构对象。
