直插式晶闸管C106D封装结构

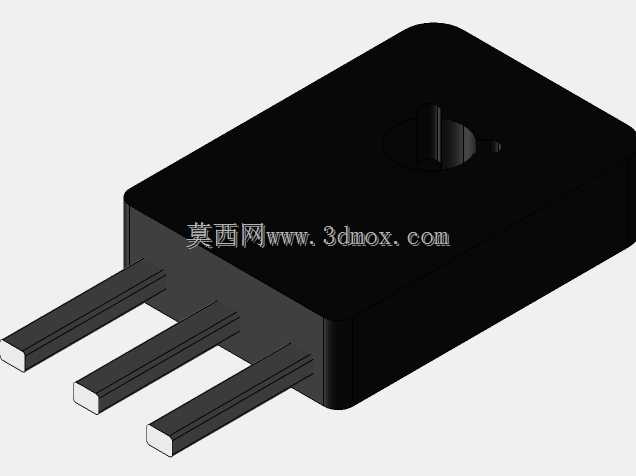

　　在中小功率电子控制板的布局阶段，直插式晶闸管往往承担交流小信号开关、阻容触发回路、继电器替代驱动以及低功耗整流控制等任务。该三维结构围绕C106D这类三端可控硅器件展开，主体采用黑色矩形塑封体，正面保留安装孔位，底部伸出三根平行引脚，整体形态对应TO-225AA类封装的垂直与水平安装边界。建模时没有把器件简化成单纯方块，而是将塑封体圆角、引脚台阶、端面金属切面、孔位沉台以及壳体表面微小标识凹点逐一还原，这些细节在PCB干涉检查、外壳间距校核和工装夹具设计中都有实际意义。

　　从板级应用看，晶闸管通常焊接在控制板边缘或功率回路附近，中间引脚与两侧引脚需要准确落入焊盘孔位。模型将三根引脚的宽度、厚度、伸出长度和相互间距按实物比例表达，引脚根部保留塑封包胶过渡区，可用于检查波峰焊时的元件站立空间，也能帮助结构工程师判断引脚折弯后是否会与相邻电容、电阻、接线端子发生碰撞。塑封体顶部的圆孔并非装饰特征，它在装配中可配合螺钉、绝缘垫片或固定片使用，使器件在振动环境下保持稳定；当设备内部存在温控器、小型加热器、电机启动回路或灯光调光模块时，这种带孔封装比完全无固定的小信号器件更便于约束。

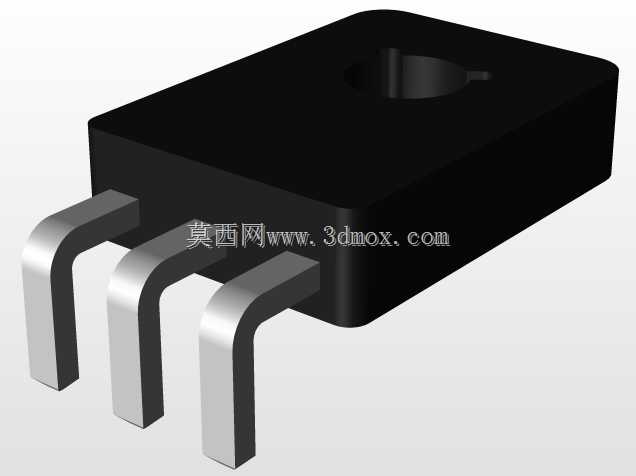

　　设计思路上，该模型重点服务于电子设备的整机布局，而不是只呈现芯片外观。黑色壳体承担绝缘、防护和散热载体作用，外部轮廓需要与散热片、绝缘套管、塑料支柱等周边件保持安全间隙。引脚采用直插形态，适合人工焊接、波峰焊以及维修更换；若设备需要倾斜布置，也可在装配前对引脚进行90度折弯，但折弯位置必须离开塑封体根部，避免应力传递到封装内部。三维状态下把引脚做成独立实体并保留端部亮色截面，能够清晰区分金属导体与黑色塑封料，在剖视图、爆炸图和装配动画中更容易表达焊接关系。

　　外形边界方面，器件本体呈扁平长方体，高度方向占用空间较小，宽度方向由三根引脚展开决定。安装到PCB后，需要同时校核板面上方的塑封体高度、板面下方引脚穿入后的剩余长度，以及孔位周围的禁布区。若附近放置高压走线，应沿塑封体侧面保留爬电距离；若靠近变压器或继电器等发热部件，则要关注热辐射导致的封装温升。顶部固定孔与板孔、支架孔同轴布置时，可形成稳定的两点约束；若不使用螺钉，该孔也可作为视觉识别特征，帮助产线检测元件方向。

　　在自动化测试工装中，该模型可用于定位三端器件的测试探针。三根引脚呈直线排列，探针压接时需要避开引脚根部圆角和塑封体下缘，防止探针打滑或压伤封装。工装压板可贴合塑封体上表面，避让顶部孔位和侧面分型线；对于需要极性识别的工位，壳体微小凹点与引脚排列方向可作为防错依据。若将该器件放入产品维修库，三维外形还能帮助工程师快速判断替代物料的封装兼容性，而不必只依赖文字规格。

　　从热与结构协同角度看，晶闸管在导通后会产生压降损耗，小电流场景下多数依靠引脚和铜箔散热，较大负载时可在塑封体背面或附近增加散热铜皮。模型保留了平整壳体面和安装孔，使散热片、绝缘片、螺钉垫圈的组合能够在装配阶段同步检查。壳体边缘圆角避免应力集中，引脚根部的加宽过渡提高耐弯折能力，这些特征虽小，却直接影响批量生产中的成品率。整体而言，该结构把半导体器件的封装外形、引脚关系、固定方式和板级安装空间完整呈现，适合用于通讯控制板、电源模块、家电控制板以及小型自动化设备的三维布局校核。
