2.54mm间距双针直插PCB垂直连接器

　　在消费电子、工业控制板卡、通讯终端设备的板级互连设计里，2.54mm间距的单排双针垂直连接器是极为常用的基础互连元件，这类元件承担着板卡与外部线束、子模块之间的电源与低压信号传输任务，在小批量原型验证、教学实验板、简易工控模块、电源转接板场景中普及率极高。

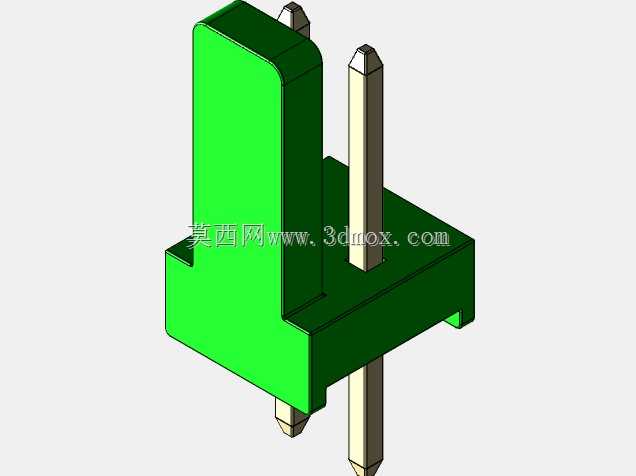

　　从实际板上布局的角度看，这款连接器采用插针垂直于PCB板面的安装取向，塑胶本体坐落在PCB焊盘侧上方，两根金属插针沿竖直方向贯穿本体，下端伸出塑胶底座，对应插入PCB上预先加工好的两个通孔，经过波峰焊或者手工焊之后，插针与板上铜箔形成可靠的电气与机械连接；插针上端同样伸出塑胶本体的顶面，用来和对线端的胶壳、母座端子完成对插，实现线束到板卡的信号、电流导通。

　　针间距设定为2.54mm，是全球电子行业沿用数十年的标准网格尺寸，这个间距恰好匹配通用洞洞板、万能实验板的孔位排布，也和绝大多数常规PCB layout软件里默认的2.54mm栅格完全对齐，工程师在绘制封装时不需要做非标偏移，焊盘孔径、焊盘外径、阻焊开窗尺寸都可以直接沿用行业通用参数，大幅降低封装出错概率。双针的配置刚好覆盖最基础的两线连接需求，比如直流电源正负极输入、一路开关量信号加公共地、小型传感器的供电与信号回路，在不需要多pin互连的极简回路里，双针版本占用板面面积极小，不会挤占周边芯片、阻容元件的布局空间。

　　塑胶本体采用L型的立式挡墙结构，加高的一侧挡墙沿着插针排布的垂直方向延伸，这个结构在实际装配中有两个非常实用的作用：其一，在手工对线束端胶壳进行插拔的时候，加高挡墙可以给操作人员的手指提供侧向受力支撑，避免插拔力直接全部作用在两根插针的焊接点上，减少长期使用后焊盘起翘、插针歪斜的风险；其二，挡墙可以起到防反插的粗定位作用，对线端胶壳只有朝向正确的方向才能顺利套入插针，避免新手装配时把电源正负极反接，烧坏后级电路。本体底座做了贴合PCB板面的平底设计，塑胶底面和PCB表面之间预留的间隙极小，过波峰焊时助焊剂气体可以顺畅从缝隙排出，不会在塑胶底部形成密闭空腔造成焊锡爬升不足、虚焊问题。

　　金属插针采用方形截面的铜质基材，表面做镀锡处理，方形针在和母端端子的弹片接触时，可以形成两个平行的接触面，接触电阻比同截面积的圆针更低，承载小电流时温升更小；插针的上下两端都做了锥形导向尖点，下端的尖点在插件工序穿过PCB通孔时可以自动修正微小的孔位偏差，上端的尖点则引导对线胶壳快速套入，即使装配时存在少量对位偏移，锥面也能把胶壳顺滑导向正确位置，不会出现插针顶弯、胶壳卡滞的情况。

　　建模过程中需要重点把控几个装配边界尺寸：首先是两根插针的中心距必须严格锁定2.54mm，公差控制在±0.1mm以内，间距偏差过大要么会导致插针对不上PCB孔位强行插装造成板件变形，要么会让对线胶壳无法顺利装入；其次是插针下端伸出塑胶底座的长度要匹配常规1.6mm板厚的PCB，伸出长度控制在3mm左右，既保证穿过板面后有足够长度吃锡，又不会因为伸出过长在板背面突出过多，干涉板卡下方的壳体安装空间；塑胶本体的整体高度、底座长宽尺寸也要和周边元件的安全距离匹配，立式挡墙的侧边和相邻的电解电容、接插件之间至少留出1mm以上的装配间隙，避免注塑件的拔模斜度和周边元件发生空间干涉。

　　这类连接器在实际选型时，工程师往往会优先确认塑胶本体的耐温参数，过回流焊或者波峰焊的瞬间高温不能让塑胶发生软化变形，同时插针的保持力要达到行业常规要求，保证单根插针受到侧向拉扯时不会从塑胶本体里松脱。三维建模时把塑胶的拔模斜度、插针和塑胶之间的装配卡槽、底部的定位小凸台都完整还原，结构工程师在整机壳体设计阶段就可以提前核对连接器顶部和壳体内壁的间隙，预留出对线胶壳插合之后的顶部操作空间，避免后期开模之后才发现线束插头装不进去的装配冲突。
