2010封装片式贴片电阻三维结构

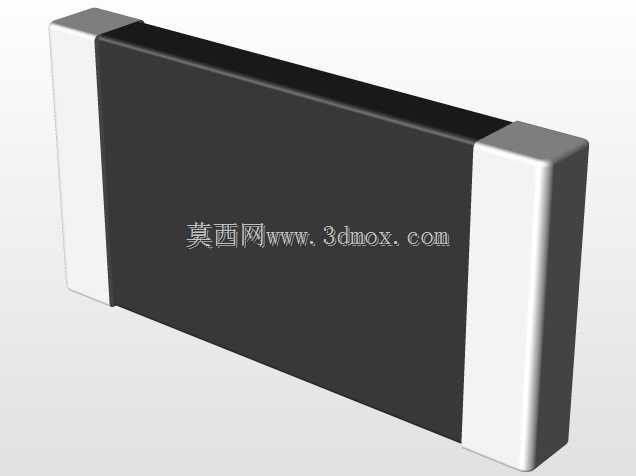

　　片式贴片电阻是现代高密度电子装联中最基础、用量最大的无源元件之一，2010封装规格对应英制尺寸代号，公制轮廓约为5.0mm×2.5mm，属于中等功率厚膜片阻常用封装，在电源管理板、通讯终端主板、工业控制IO板、汽车电子控制单元以及消费类数码产品中广泛使用。该三维结构完整还原了矩形厚膜电阻体与两端端电极的典型形态：中部为黑色氧化铝陶瓷基体，表面覆盖保护性玻璃釉或环氧树脂包封层，两端为银白色三层结构端电极，依次由内部银钯电极、镍阻挡层与外部锡铅或纯锡镀层构成，既保证与陶瓷基体的结合强度，又提供回流焊时良好的润湿性能。

　　从实际贴装工艺角度看，这类元件采用全自动化表面贴装流程，焊盘布局必须严格参照封装推荐的Land Pattern设计。2010封装的两个端头沿长度方向对称分布，建模时需要重点控制端头宽度、端头包覆高度以及陶瓷本体与金属电极之间的台阶关系。若三维数模中电极包覆长度不足，导入PCB装配检查时会出现焊盘与元件端子重叠区域偏小，导致焊接强度评估失真；若端头过度包覆到本体顶面，则会与真实来料外观不符，影响干涉检查和可视化评审。陶瓷本体通常具有锐利但不倒穿的棱边，顶部包封层略呈哑光黑色，而端电极因镀锡层呈现金属光泽，这种材质差异在结构评审中有助于区分焊接区与非焊接区。

　　在板级空间布置上，2010片阻相比0402、0603、0805等小封装具有更大的额定功率承载能力，常用于输入限流、电源分压、电流采样、端接匹配以及泄放回路。其安装边界不仅包括元件本体占用的矩形投影区，还应考虑回流焊过程中的元件立碑、偏移和相邻器件间距。建模时可将本体作为核心实体，两端电极作为独立实体保留，便于在装配中分别赋予陶瓷、金属镀层和保护涂层材料属性，也利于后续做热分布示意或可制造性检查。对于波峰焊、选择焊或返修烙铁场景，端头金属部分的高度和底面共面性尤为关键，底面必须与PCB焊盘顶面保持平行，任何翘曲都会在统计公差分析中转化为虚焊风险。

　　设计思路上，片阻并非简单的方块组合，而要体现片式元件的工艺特征：陶瓷基体承担绝缘与散热基底作用，电阻膜层印刷于基体表面或隐藏于包封下方，端部电极通过三面或五面包覆形成可靠焊接端子。三维表达时可以保留适度倒角，以反映模具冲切和镀层形成后的真实边缘，而不是完全理论化的尖锐几何体。对于通讯类手持设备，板内高度空间紧张，2010封装的顶面高度、端头侧面与周边屏蔽罩、塑胶壳体、连接器金属壳之间的安全间隙都需要在总装阶段核对。该模型能够用于PCB封装库校验、贴装程序仿真、教学演示以及装配工艺说明，帮助工程师在投板前直观确认元件方向、焊盘匹配和整机堆叠关系，减少因封装认知偏差带来的试产问题。
