贴片式单相整流桥电子元器件

　　在消费电子、通讯终端、工业控制板卡以及小型电源模块的板级设计中，单相整流桥属于交流输入链路里极为基础却又直接决定供电可靠性的功率半导体器件。这款表贴封装的单相整流桥，将四只整流二极管按桥式拓扑集成在同一封装体内，对外仅保留交流输入与直流输出四个连接端，相比采用四只分立二极管手工搭桥的方案，能够显著缩减PCB占用面积，减少焊点数量，并降低因二极管排布不一致带来的走线阻抗差异。

　　从实际电路功能来看，该器件承担交流到直流的单向转换任务。两个带交流标识的引脚接入工频或高频交流侧，另外两个带正负极标识的端子输出脉动直流，后级通常衔接滤波电容、DC-DC变换电路或线性稳压环节。在适配器、智能电表、通讯接口板、小家电控制板以及伺服辅助电源中，这类桥堆常布置在保险电阻、压敏电阻和EMI滤波电路之后，是板卡带电后最先承受输入浪涌的功率节点之一。

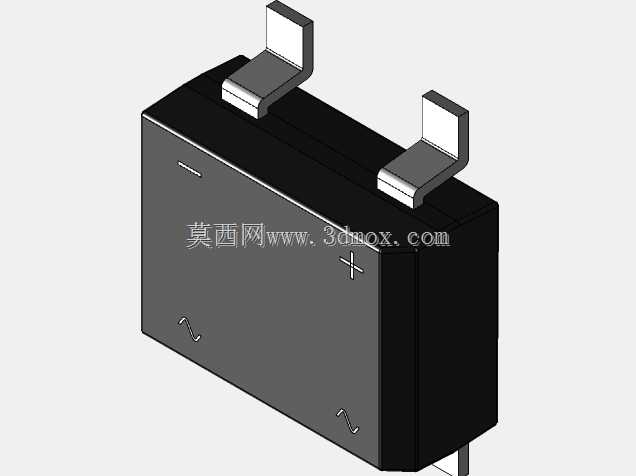

　　建模时首先需要还原的是黑色环氧封装本体的长方体轮廓。本体侧面并非完全锐利的直角，量产塑封器件在分型线位置会存在轻微拔模斜度与圆角过渡，三维结构中若把边角处理成绝对尖锐，在装配干涉检查和渲染出图时都会偏离真实物料。本体顶面与侧面承载极性标识，其中“+”端用于明确直流正极输出，“~”符号对应两个交流输入端，负极则通过“-”标识区分。这些丝印字符在模型中以凹陷或印刷特征表达，既能服务于生产装配时的视觉防呆，也能帮助调试人员在裸板状态下快速判断接线方向。

　　引脚结构是该模型的重点。表贴桥堆采用弯折成型的金属引线，引线从封装侧面伸出后经过一次近似直角的折弯，形成贴合焊盘的水平贴装段。折弯段的高度决定了元件本体离板间隙，该间隙一方面影响波峰焊或回流焊过程中助焊剂挥发与气体逃逸，另一方面关系到本体底部清洗和散热空间。建模时需要控制引脚厚度、伸出长度、折弯圆角以及焊端宽度，避免把引线做成简单直片；真实引脚在折弯内侧存在压缩圆角，外侧则有拉伸痕迹，端部焊接区还会因电镀层呈现略亮的金属质感。

　　安装边界方面，这类SMD桥堆依赖PCB铜箔焊盘承载机械固定与电流传导。布局时两个交流端可靠近输入接插件或保险器件布置，正负极输出端则应尽量缩短与滤波电容之间的回路，以降低脉冲电流路径上的寄生电感。焊盘间距必须与引脚跨距匹配，钢网开口不宜过度外扩，否则回流焊后容易出现立碑、焊点连桥或引脚外侧锡须堆积。由于桥堆在导通时会产生压降损耗，大电流工况下本体温升明显，PCB铺铜应在焊盘处延伸出一定面积的散热铜皮，并在条件允许时通过过孔连接到背面铜层。

　　结构设计人员在整机堆叠时，还需要关注桥堆周围的高度禁区。其本体上方不宜紧贴金属外壳或导电泡棉，靠近塑胶壳体时也要保留绝缘距离；相邻的电解电容、变压器、共模电感等发热元件会改变局部热环境，若布置过密，夏季高温满载时塑封体表面温度可能逼近材料耐受边界。三维模型将封装体、折弯引脚、极性符号和离板空间完整表达后，可直接用于板卡干涉检查、自动贴片坐标核对、测试治具避让以及产品爆炸图制作。

　　从器件选型角度看，桥式整流结构的优势在于无需中心抽头变压器即可实现全波整流，交流正负半周均有二极管导通并向负载提供同向电流。集成桥堆还保证了内部四片芯片的热环境与参数一致性，减少分立方案中因某一只二极管反向恢复特性偏差而导致的配对问题。对于通讯工具类小型化产品，表贴封装又能配合回流焊工艺实现高速贴装，避免插件器件占用额外板厚空间。

　　在三维数字化设计阶段，准确还原该类元件并不只是外观建模工作，更涉及电气连接、焊接工艺、热扩散和整机安全间距的协同。封装本体的比例、引脚的弯折高度、焊端落点以及顶面标识方向，都会影响PCB封装库建立和装配评审。通过该模型，结构工程师可以在外壳设计阶段提前确认元件与壳体、线束、散热片之间的关系；电子工程师可以据此评估输入侧器件排布；工艺人员也能够直观检查吸嘴取料面、供料器姿态以及回流焊后的本体支撑情况，从而让一个看似简单的整流器件在板级系统中获得稳定、可制造的安装状态。
