1206封装贴片电阻三维结构造型

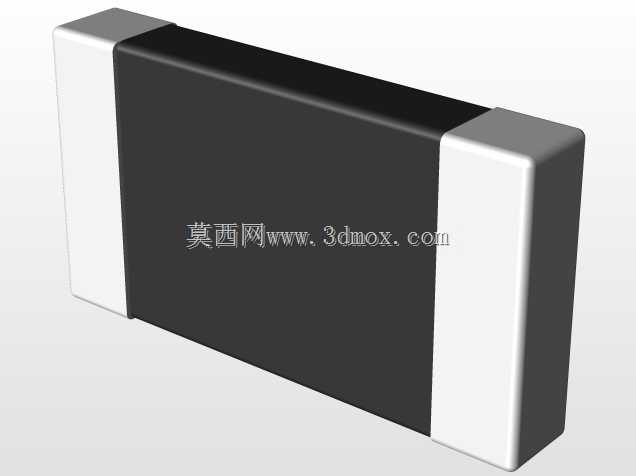

　　1206封装贴片电阻是表面贴装工艺里应用极为广泛的无源限流元件，在消费电子、通讯终端、工业控制板卡、电源模块、车载电子线路中都承担着分压、限流、阻抗匹配、信号衰减的核心作用，是PCB板级设计中用量最大的基础元器件之一。这款三维造型完整还原了量产1206厚膜贴片电阻的真实物理结构，整体为长方体基体搭配两端对称的端电极结构，中间黑色区域为氧化铝陶瓷基体外侧覆盖的黑色阻焊保护层，两端银白色区域为三层结构的焊接端电极，完全匹配SMT回流焊、波峰焊的贴装焊接工艺要求。

　　从实际板级布局的工程视角来看，1206封装的标称外形尺寸为长度3.2mm、宽度1.6mm，额定厚度通常在0.55mm左右，两端电极的宽度各约0.4mm，建模时严格遵循IPC-7351表面贴装元器件封装规范，电极的倒角、基体边缘的微小圆角都按照实物量产公差还原，没有做过度的尖锐直角处理，和实际元器件出厂的注塑、烧结成型外观保持一致。在PCB布局阶段，该封装对应的焊盘尺寸通常设计为长1.8mm、宽1.2mm，两个焊盘的中心间距保持3.0mm，建模时的电极底面和焊盘顶面完全贴合，预留的焊锡浸润区域和实际SMT贴片后的焊点形态匹配，结构工程师在做整机装配干涉检查时，可以直接调用该模型验证元器件和周边壳体、散热片、接插件的安全间隙，避免出现贴装后元件顶壳、焊盘和结构件干涉的问题。

　　这款元件的功能特性决定了它的结构设计逻辑：陶瓷基体采用96%氧化铝材质，本身具备极高的绝缘强度和导热能力，工作时电阻膜层产生的热量可以通过陶瓷基体快速传导到两端电极，再经由焊盘传递到PCB覆铜区域完成散热，1206封装的常规额定功率为0.25W，工作温度范围覆盖-55℃到+155℃，能满足绝大多数民用、工业级电子设备的使用需求。两端的端电极采用三层电镀结构，内层为和陶瓷基体结合的镍铬阻挡层，中间为镀镍层防止焊锡侵蚀电阻膜，外层为镀锡层保证焊锡浸润性，建模时将两端电极和中间基体做了明确的实体拆分，既可以在三维装配中直观区分不同材质区域，也方便后续做热仿真时给不同部件赋予对应的材料导热参数。

　　在通讯类产品的设计场景中，1206电阻常被用于射频链路的阻抗匹配、电源入口的限流分压、接口电路的上拉下拉，相比更小的0402、0603封装，1206的元件体积更大，手工焊接调试更方便，功率余量更充足，在电源板、工控主板、通讯基站的控制板上使用率很高。建模过程中没有添加多余的标识字符，保留了元件最核心的几何特征：基体的平直顶面、电极侧面的微小拔模斜度、两端电极和陶瓷基体衔接处的台阶过渡，这些细节都是实物元件在生产烧结、电镀工序中自然形成的特征，在做PCB整板3D预览时，该模型可以和贴片电容、贴片二极管、IC芯片等其他元器件的外观风格统一，输出的装配效果图能真实还原PCBA成品的贴装状态。

　　安装边界方面，该元件属于表贴器件，不需要在PCB上开设通孔，贴装时元件本体完全位于PCB顶面以上，最高高度不超过0.6mm，在做结构堆叠设计时，只需要保证元件正上方0.8mm范围内没有壳体凸台、导热垫、其他叠加器件即可，两端焊盘外侧预留0.3mm以上的检修空间，方便后期维修拆焊。模型的几何面全部为实体拉伸生成，没有碎面、破面，导入各类机械设计环境后都可以正常完成装配约束、干涉检查、截面剖切，工程师在做元器件库标准化建设时，该模型可以直接作为1206封装电阻的通用基准模型，后续衍生不同阻值、不同精度的同封装元件时，只需要调整顶面丝印字符即可，不需要重复搭建基础几何结构。
