SOD214AC贴片二极管电子元件结构

　　SOD214AC封装的贴片二极管属于表面贴装整流器件，在消费电子主板、工业控制板卡、电源管理模块、通讯终端设备以及汽车低压电子系统中应用广泛。这类器件主要承担单向导通、反向阻断、续流保护、整流变换和瞬态抑制等功能，常用于直流电源入口、电机驱动续流回路、信号防反接支路、开关电源次级整流以及负载浪涌吸收位置。板级布局时，工程师需要同时关注器件本体高度、焊盘外伸长度、极性标识方向和周围元件的安全间距，避免回流焊过程中因阴影效应导致受热不均，也防止维修拆焊时与邻近电容、电阻或连接器发生干涉。

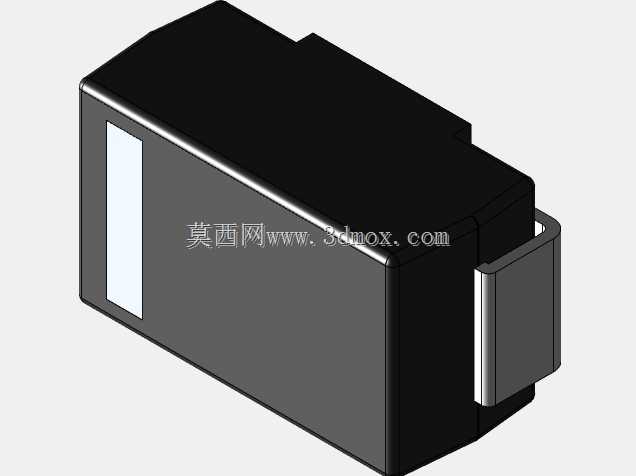

　　该封装采用小型矩形塑封本体，两端伸出可焊接金属端子，整体轮廓适合高速贴片机吸嘴拾取。黑色环氧树脂本体承担绝缘、防潮和机械保护作用，内部芯片通过引线框架与外部端子形成电连接；端部金属端子经过镀锡或镀镍处理，以保证回流焊时的润湿能力。建模时需要把本体顶部的轻微拔模、端部端子的折弯过渡、端子底面与PCB接触的焊接平面以及侧面极性识别区域分别表达清楚。极性标识通常布置在本体阴极一侧，生产和检验中依靠该标识判断二极管方向；若三维模型中忽略标识位置，后续装配图、贴片坐标文件和目视检验指导书都可能出现方向歧义。

　　从安装边界看，SOD214AC类器件比常见小信号SOD-123、SOD-323封装具有更大的电流承载能力，本体长度、宽度和高度也相应增加。布局时不能只按二维封装轮廓放置，还要校核三维高度限制，尤其在薄板设备、屏蔽罩下方、连接器旁侧和外壳贴合区域，本体顶部与壳体之间应保留足够安全间隙。焊盘设计上，两端铜箔需要兼顾焊接强度与热应力释放：焊盘过短会降低端子结合面积，过长则可能在熔融焊料表面张力作用下使器件立起或偏移。端子外侧与塑封本体之间的台阶位置，是检查三维模型是否准确的重要细节，因为该区域直接影响焊膏印刷范围、钢网开口和焊点形貌。

　　实际电路选型中，贴片二极管并非只按封装名称替换。即使外形同为SOD214AC，不同芯片规格对应的正向平均电流、峰值反向电压、正向压降、漏电流和浪涌能力也会不同。结构模型主要服务于PCB协同设计、装配空间校核和贴片工艺验证，电气参数则需要结合原理图计算。以续流回路为例，继电器线圈、感性负载或电机绕组在断电瞬间会产生反向电动势，二极管为该能量提供泄放通道；此时器件靠近负载端布置可缩短高频环路，减小寄生电感对周边信号的干扰。若用于电源整流，器件发热更明显，铜箔面积、过孔分布和周围热容量都会影响温升，三维结构中保留准确的端子与板间接触关系，有利于热仿真和DFM检查。

　　建模思路上，可先依据封装外形建立矩形塑封主体，再对顶部边缘、端部倒角和底面限位特征进行细化；金属端子不能简单做成与本体齐平的方块，应表现出从本体侧面伸出、向下弯折并贴附PCB的连续形态。阴极侧的浅色标识条需要与端子方向保持一致，便于在装配评审中快速识别极性。对于整机设计人员，该模型可用于检查吸嘴取料空间、贴装邻件距离、测试探针可达性以及外壳装配干涉；对于工艺人员，则可用来评估焊盘图形、钢网开口、回流焊受热方向和返修热风嘴操作空间。

　　在通讯工具类便携产品中，这类SMD二极管通常布置在电源管理区和接口保护区，靠近电池输入端、USB或其他外部连接器附近。设备跌落、振动和温度循环时，焊点承受反复应力，因此端子弯折半径、塑封本体与焊盘之间的距离、铜箔对称性都会影响长期可靠性。三维设计若把端子厚度、折弯高度和本体离板间隙表达准确，结构评审就能更早发现贴装冲突、极性误装和高度超限问题，从而减少样机阶段的返工。
