欧姆龙G6K-2G-Y小型信号继电器

　　在通信设备、测试仪器以及高密度信号切换板卡的布局阶段，工程师最先要处理的往往不是功率回路，而是成百上千路弱信号的通断分配。这类场景对继电器的诉求非常明确：线圈功耗要低，触点切换容量不必很大，但体积必须足够紧凑，相邻通道之间的串扰要可控，同时还要能承受贴片回流焊的热冲击。欧姆龙G6K系列正是围绕这一类需求开发的表面贴装信号继电器，本次建模对象为双刀双掷规格的G6K-2G-Y，在射频开关矩阵、数据采集模块、程控衰减器以及便携测量设备中应用十分普遍。

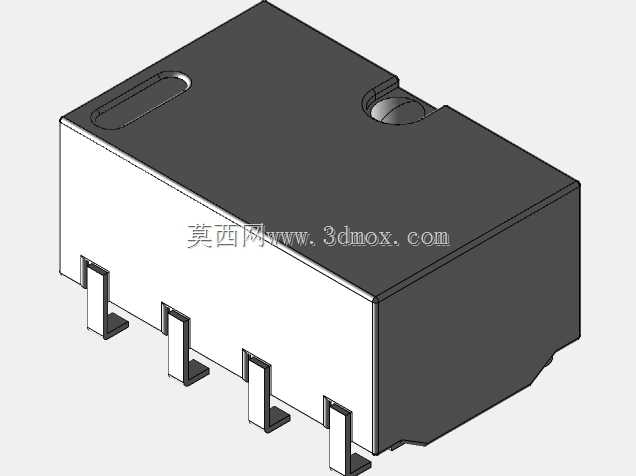

　　从结构上看，该器件采用典型的扁平矩形塑封外壳，主体由黑色上盖与白色基座两部分扣合而成。上盖顶面一侧设有长圆形工艺凹槽，另一侧预留圆形凹陷区域，用于内部磁路组件的装配定位；外壳侧壁与基座之间通过卡扣和密封胶结合，既可以阻挡波峰焊或回流焊过程中的助焊剂蒸汽侵入，也能在一定程度上降低外界粉尘对触点间隙的影响。基座底部伸出八只翼形贴片引脚，引脚沿长度方向分两列排布，焊接端向外弯折形成标准鸥翼形态，这种设计在保证焊点共面性的同时，也为AOI光学检测提供了清晰可见的焊锡轮廓。

　　建模时需要重点把握几个安装边界。首先是本体高度，G6K系列属于低剖面信号继电器，整机厚度控制在数毫米量级，适合堆叠在屏蔽罩内侧或多板夹层之间；其次是引脚间距与焊盘开窗，翼形引脚宽度较窄，PCB封装设计时应在焊盘外侧预留足够的引出长度，避免焊点应力直接作用于基座根部；再者是器件顶部的圆形凸起与长槽特征，在进行整机干涉检查时不能简单将其简化为纯方块，否则屏蔽盖下压或灌胶工序中容易出现误判。三维模型中将上盖、基座、引脚分件表达，能够清晰反映装配关系，也方便后续在工程图中标注吸料区域与禁布区。

　　功能层面，G6K-2G-Y内部包含两组独立的转换触点，即双刀双掷配置，线圈励磁时衔铁在磁路驱动下动作，推动两组触点同步切换。相比单刀型号，双掷结构在平衡信号路径、切换差分对或冗余总线时更具优势，两路触点对称布置有助于缩短走线长度差。触点材料针对小信号负载优化，在毫安级电流下仍能保持稳定接触电阻，因此广泛用于音频切换、天线调谐、测试夹具选通等环节；线圈侧则支持标准表面贴装驱动电压，配合三极管或达林顿阵列即可由MCU直接控制，驱动功耗在同类信号继电器中处于较低水平，适合电池供电设备长期值守。

　　散热与焊接工艺也是结构工程师不能忽略的环节。贴片继电器在回流炉中整体升温，塑封外壳与内部金属磁路的热膨胀系数不同，若焊盘对称度差，冷却后容易产生本体翘起或引脚共面性超差。建模时将八只引脚的弯折圆角、根部加强台阶以及本体底部离板间隙逐一还原，可以帮助PCB工程师在封装库中准确设置钢网厚度与焊盘延伸量；对于需要点胶加固的振动工况，模型底部与PCB之间的间隙也为 Underfill 或红胶工艺留出了操作空间。

　　在整机布局中，这类继电器常与光耦、模拟开关、连接器等器件混装。由于其内部含有机械触点，切换瞬间会产生微弱电弧与机械振动，设计上通常将其远离高灵敏运放和晶振区域，并在相邻信号引脚之间铺设地铜做隔离。三维模型完整保留了本体外形、引脚排布与顶部特征，可直接用于堆叠检查、屏蔽罩分腔设计以及吸嘴选型核对。对从事通信终端、测量仪器和自动化测试台开发的工程师而言，准确的继电器模型不仅是装配校核的基础，也是保证高密度板卡一次投产成功的关键环节。
