双极微型断路器模块化结构设计

项目分类:通讯工具类 发布时间:2022-05-30 ID:642431
  • 双极微型断路器模块化结构设计

  在民用建筑配电盘、工业现场小型控制箱、自动化设备进线端这类空间紧凑的配电场景里,双极微型断路器是末端回路最常用的保护元件,这款双极磁热式断路器的三维结构完整还原了量产产品的装配逻辑,给电气柜布局、成套设备选型、结构干涉校验提供了可直接参照的数字样机。

  从实际使用逻辑来看,这款元件同时承担两个核心功能:一是回路正常工况下作为手动隔离开关,操作人员可以通过正面的操作手柄手动分合电路,在设备检修、回路维护时形成可见的断开点,保障作业安全;二是故障状态下的自动脱扣保护,当回路出现长时间过载电流时,内部的热变形元件会受热弯曲触发脱扣机构,在规定的延时范围内切断电路,避免线路长期过热引发绝缘老化;当回路出现短路这类瞬时大电流时,内部的电磁脱扣器会瞬间吸合,毫秒级驱动机构分断触点,快速切断故障电流,防止故障扩大烧毁后端设备。双极的结构设计可以同时切断火线与零线,在单相220V配电回路、直流控制回路中都能实现全极断开,避免单极断开后零线仍带电位带来的安全隐患。

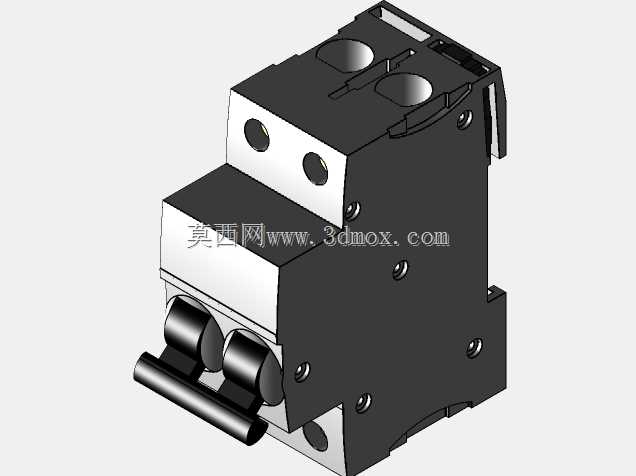

  结构设计上完全遵循导轨式低压电器的模块化思路,整体外壳采用上下扣合的阻燃塑料壳体,壳体表面预留的多处沉头螺钉孔用于上下壳的紧固装配,保证内部机构在分合闸振动、脱扣冲击下不会出现壳体松脱。正面顶部的两个圆形凹槽是产品出厂时的标识刻印区域,可标注额定电流、分断能力、脱扣曲线等参数,壳体侧面的卡扣结构是标准DIN35mm导轨的适配结构,安装时只需将元件背部上侧挂在导轨边缘,向下按压即可让下部卡扣卡入导轨,拆卸时用螺丝刀撬动卡扣即可快速取下,无需额外打孔固定,这也是成套柜内元件批量装配效率最高的安装形式。

  前端下部伸出的两个圆柱形接线端子是进线端的压线结构,端子内部为铜质压线框,搭配紧固螺钉,可以压紧1.5-16平方毫米的铜导线,端子外围的塑料隔筋将两个极的接线区域完全分隔,避免接线过程中导线毛刺外露引发极间短路,操作手柄位于壳体最前端,手柄的行程、分合位置的档位阻尼都按照行业通用手感设计,合闸时手柄向上扳动到位,机构会通过连杆结构带动内部动触点与静触点可靠压合,保证接触电阻在合格范围内,分闸时手柄向下扳动,触点快速断开,脱扣故障时手柄会自动停在中间位置,提示运维人员该回路出现过故障,排查完成后先向下扳动手柄完成复位,再向上合闸即可恢复供电。

  从安装边界尺寸来看,这款双极断路器的宽度为两个标准模数,也就是36mm,对应配电柜内导轨上两个18mm单元的安装空间,高度方向从导轨基准面到元件顶部的尺寸约为85mm,深度方向从柜内安装板到元件前端面的尺寸约为70mm,布局设计时需要在元件前端预留至少50mm的操作空间,保证手柄可以全程扳动、接线工具可以垂直伸入端子螺钉位置,元件上下侧需要预留至少10mm的散热间隙,避免多个断路器紧密排布时热量堆积影响热脱扣的动作精度。壳体侧面的定位凹槽可以和相邻的断路器、隔离开关、漏电附件进行拼接,多台元件并排安装时可以通过侧边的联锁卡扣组合成多极回路,不需要额外的固定件。

  建模过程中完整还原了内部机构的装配层级:外壳的卡扣配合公差、触点的超程间隙、脱扣连杆的运动行程都按照实际量产产品的尺寸进行还原,没有做不合理的结构简化,在进行柜内热仿真、操作空间干涉检查、母排走线布局时,可以直接调用该模型进行装配校验,避免后期加工装配时出现元件和线槽、母排、柜门碰撞的问题。
