机械检测用标准试件工程设计图纸

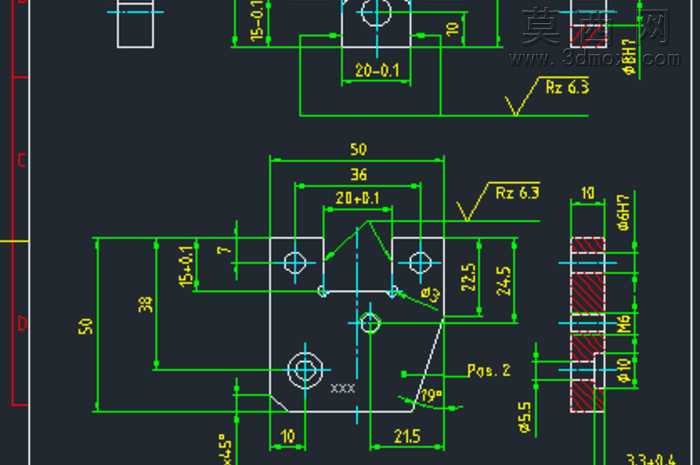

本作品为机械加工检测领域使用的标准试件工程设计方案，整体采用对称式结构布局，在三维建模阶段优先以基准坐标系为核心搭建参数化骨架，将所有尺寸公差、形位公差要求与建模参数直接绑定，确保后续修改尺寸时公差标注可同步联动更新。建模过程中首先绘制主体底座的二维轮廓草图，严格按照图纸标注的50mm总长度、38mm定位尺寸等参数约束草图几何关系，对带有15±0.1mm、20±0.1mm公差要求的尺寸单独设置参数变量，避免建模过程中出现公差累积偏差。针对试件上的多个孔位特征，建模时区分光孔与螺纹孔的不同结构要求，其中Φ6H7精度的孔位单独设置同轴度校验参数，M6螺纹孔按照标准螺纹牙型参数建模，同时预留足够的攻丝工艺余量。试件的斜面结构按照标注的19°角度参数精准构建，对Rz6.3粗糙度要求的加工面单独设置面属性标识，在三维模型中通过不同颜色区分粗加工面、精加工面与非加工面，方便后续加工工艺编排。结构设计上充分考虑检测使用的装夹需求，底座平面设置为主要定位基准，侧边预留装夹让位空间，所有棱边按照工艺要求做倒角处理，避免应力集中与加工毛刺。渲染阶段采用哑光金属材质模拟试件加工后的真实质感，对公差标注、粗糙度符号等工程标识单独设置渲染层级，确保图纸视图中标识清晰不被结构遮挡。整体设计思路围绕检测实用性展开，所有尺寸链经过反复校核，确保各形位公差、尺寸公差的标注符合机械加工国家标准，既满足试件作为检测基准的精度要求，也兼顾实际加工的工艺可行性，避免出现无法加工的过度精度要求，同时三维模型可直接导出为加工代码对接数控加工设备，缩短从设计到成品的转化周期。
