卡通风格小型玩具直升机结构设计

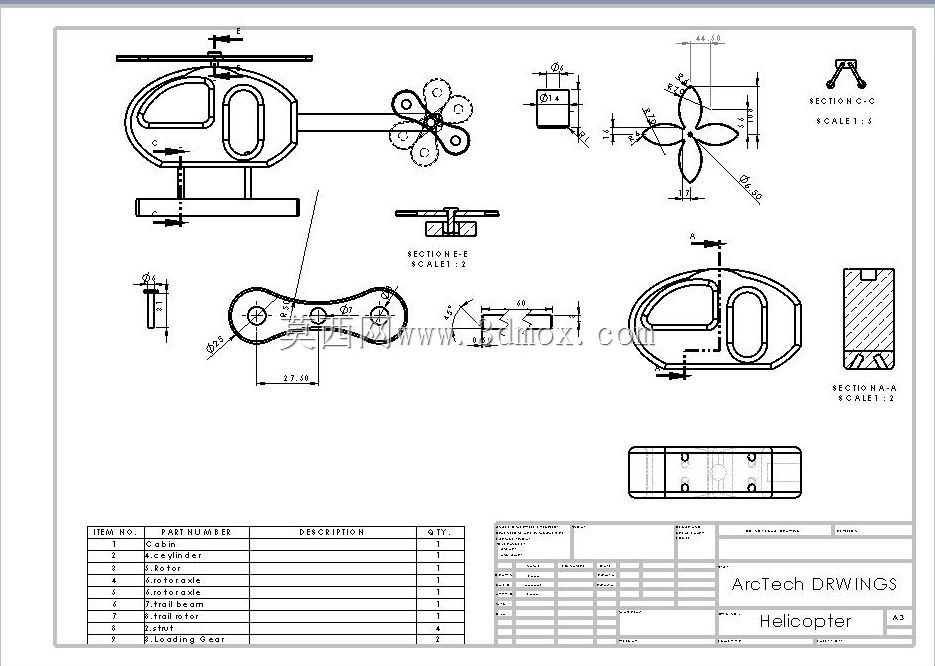

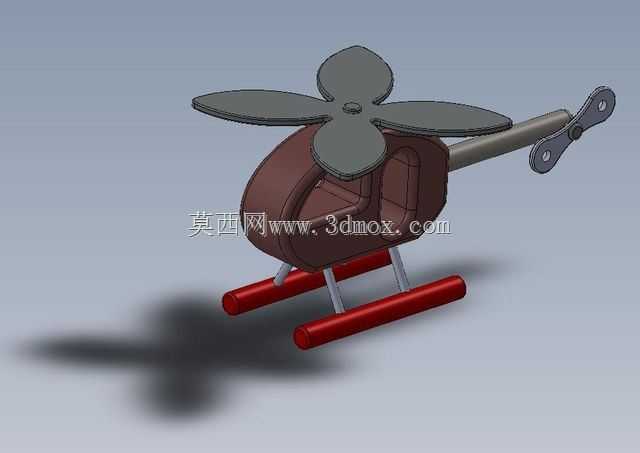

　　这款小型卡通直升机的结构设计，最初是面向桌面摆件、儿童益智拼装玩具场景开发的，在做结构拆解的时候，首先要考虑的是日常把玩、展示过程中的结构可靠性，不能出现易脱落、易断裂的薄弱部位。先看整体的功能布局，机身采用圆润的椭球舱体造型，没有尖锐的棱角，既符合卡通产品的视觉特质，也能避免使用过程中出现磕碰划伤的问题，舱体内部预留了足够的空腔，如果后续要加装微型动力模块、声光组件，不需要额外破坏原有壳体结构，直接在预留的安装位上固定即可。主旋翼部分采用四叶对称布局，和常规两叶旋翼的玩具直升机不同，四叶结构的转动惯量分布更均匀，哪怕是手动拨动旋翼，也能获得更平稳的转动效果，不会出现明显的偏摆晃动；旋翼和主轴的连接位置做了卡扣式限位，

　　不需要额外粘接就能固定，装配的时候直接卡入主轴顶端的卡槽即可，拆卸维护也很方便，旋翼叶片的厚度从根部到叶尖做了渐变减薄处理，根部厚度更大，能承受反复拨动的弯折应力，叶尖更轻薄，转动的时候风阻更小，手感更顺滑。尾梁部分从机身尾部延伸而出，末端设置了小型尾翼结构，这个结构一方面是还原真实直升机的气动布局视觉特征，另一方面也能平衡机身前部的重量，让整个模型放置在平面上的时候重心更稳定，不会出现头重脚轻前倾的问题；尾梁和机身的连接位置做了定位止口，装配的时候对准止口插入就能保证同轴度，不会出现尾梁歪斜的装配误差。起落架采用滑橇式结构，两根平行的红色滑橇通过两根垂直的支撑立柱和机身底部连接，这种结构相比轮式起落架结构更简单，零件数量更少，

　　非常适合小尺寸玩具类产品的批量生产，滑橇的底面做了平面处理，和桌面接触的时候有足够的接触面积，放置的时候不会打滑，支撑立柱和机身、滑橇的连接位置都做了圆角过渡，避免应力集中导致的连接处断裂，哪怕模型从较低的高度掉落，起落架也能通过轻微的形变吸收冲击能量，不会直接把冲击力传递到机身壳体上。在做建模的时候，所有的装配配合面都预留了合适的公差间隙，针对塑料注塑生产的场景，壳体的壁厚保持均匀，没有出现壁厚突变的位置，避免注塑过程中出现缩痕、缺胶的问题，所有的转角位置都做了不小于R0.5的圆角处理，既方便模具加工，也能提升零件的结构强度。从安装边界来看，整个模型的整体尺寸控制在手掌可握持的范围内，不需要太大的展示空间，不管是放在桌面作为装饰，

　　还是拿在手上把玩都很合适，各个活动部件的运动行程都做了限位，比如主旋翼转动的时候不会和机身、尾梁发生干涉，转动全程都有足够的安全间隙，不会出现卡滞或者零件碰撞磨损的问题。在结构验证阶段，重点校核了几个关键连接位置的强度，包括旋翼主轴和机身的连接位、起落架支撑柱和机身的连接位、尾梁和机身的连接位，这些位置都是日常使用中受力比较集中的区域，通过局部加厚、增加加强筋的方式提升结构强度，同时又不会过多增加整体的重量。另外，整个模型采用实心加装配的结构形式，各个零件拆分合理，没有出现倒扣无法脱模的结构，不需要复杂的模具抽芯结构，能有效降低生产环节的制造成本，对于拼装类的产品来说，零件数量适中，装配逻辑简单，不需要复杂的工具就能完成整机组装，很适合作为入门级的拼装模型产品使用。
