双孔连接机械臂连杆结构设计

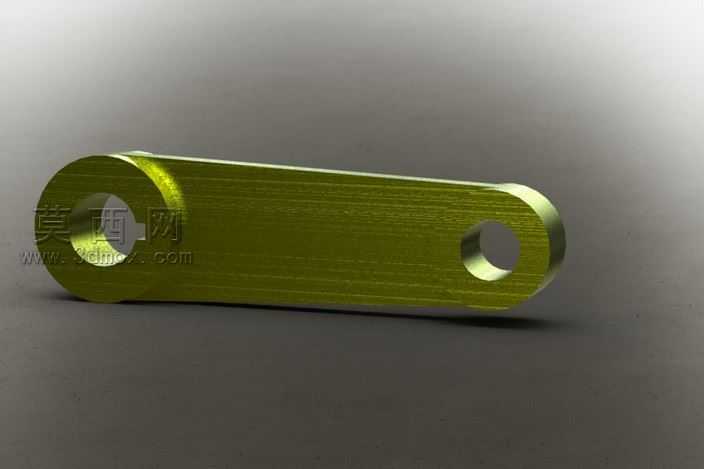

本作品为机械臂配套的双孔连杆结构，建模阶段采用参数化设计思路，先以基准轴确定两端孔位的中心距，再通过拉伸凸台命令生成连杆主体的基础轮廓，两端的环形连接耳采用对称式布局，保证受力时的载荷均匀分布。建模过程中对两端孔位做了同轴度约束，孔内壁预留了标准公差余量，可适配常规规格的连接销轴，孔侧的缺口结构做了圆角过渡处理，避免应力集中导致的结构失效。渲染阶段选用金属铜材质，调整材质的粗糙度参数至0.3左右，添加少量反射属性模拟金属加工后的哑光质感，场景采用三点布光方案，主光源从斜上方45度角投射，突出连杆的轮廓立体感，辅光源补亮暗部细节，避免阴影区域过黑丢失结构信息，背景选用深灰色渐变背景，让金属材质的主体更加突出。结构设计上，连杆主体采用等截面直杆形态，在保证结构强度的前提下尽可能减少冗余材料，降低整体重量，两端的连接耳厚度大于杆身厚度，提升孔位处的抗剪切能力，整体结构无复杂曲面，加工工艺性好，可通过铣削、钻孔等常规机加工工序完成生产。设计过程中充分考虑了机械臂运动时的受力特性，连杆的长度参数经过运动学仿真验证，可保证机械臂在设定行程内运动无干涉，两端孔位的尺寸匹配通用机械臂的关节连接标准，具备良好的互换性，可直接替换同规格的老旧连杆部件，也可作为模块化组件用于多自由度机械臂的组装搭建。
