斜齿结构联合变速箱三维结构设计

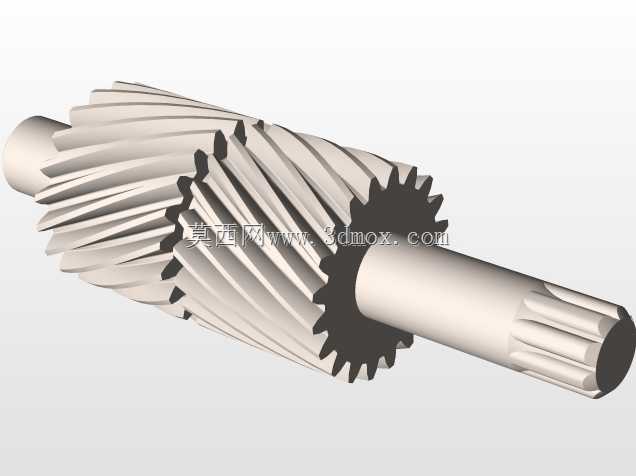

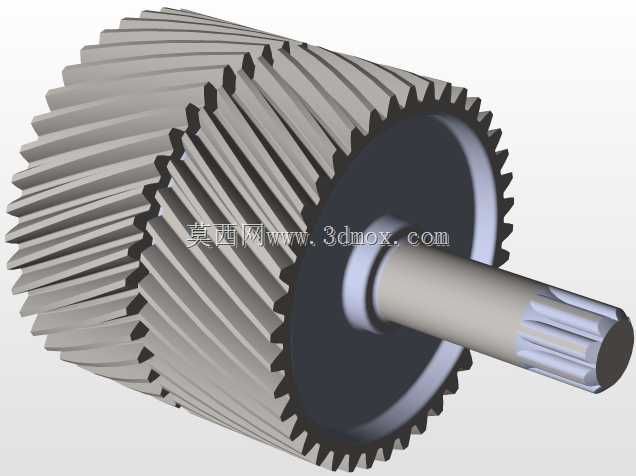

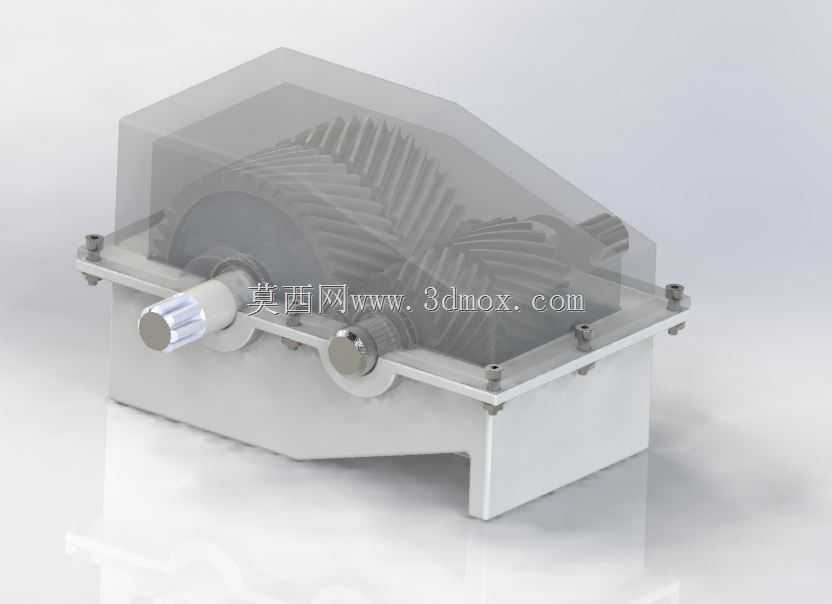

　　这款联合变速箱采用斜齿圆柱齿轮作为核心传动构件，整体采用剖分式透明上盖搭配金属下箱体的结构设计，可直观观察内部齿轮啮合状态，多用于教学演示、小型动力传输系统的原理验证以及非标传动设备的选型参考场景。从实际应用角度看，这类变速箱常配套在小功率动力输出单元上，可实现固定传动比的扭矩放大与转速调整，输入轴通过联轴器与动力源输出端连接，输出轴可对接负载端的链轮、带轮或者联轴器，完成动力的换向与传递。设计过程中首先确定传动比匹配需求，斜齿轮的选用主要考虑到直齿轮传动啮合冲击大、噪音高的问题，斜齿啮合时轮齿是逐步进入与退出啮合，传动平稳性更优，同时重合度更大，同等模数下承载能力比同参数直齿轮提升15%左右，适合中低速、有一定冲击载荷的传动场景。

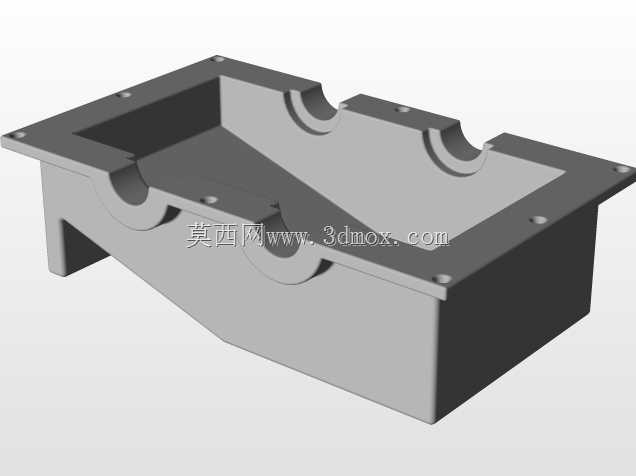

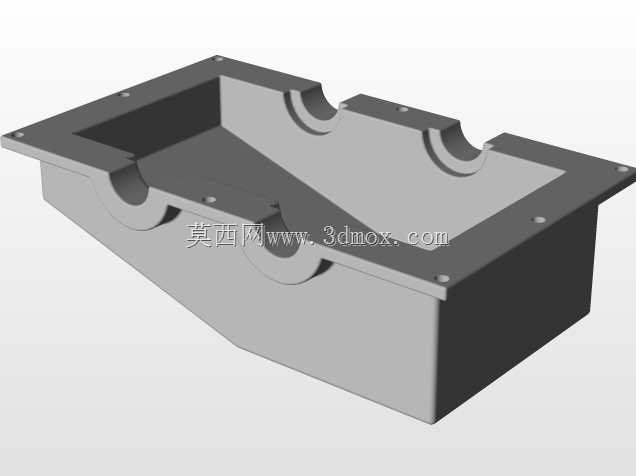

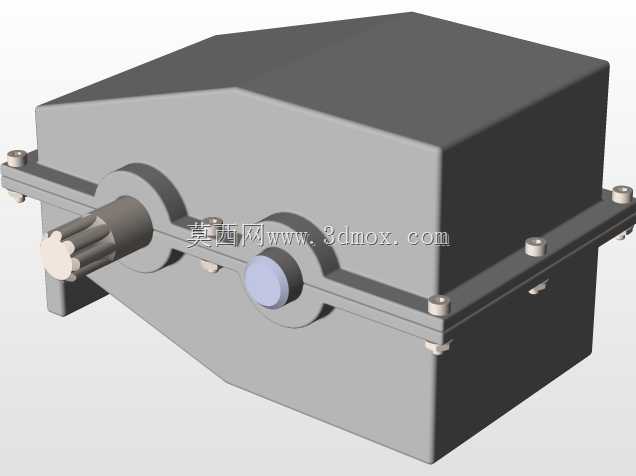

　　箱体部分采用下箱体承力、上盖密封观察的结构，下箱体设置有安装支脚，支脚位置预留螺栓安装孔，安装时需要保证输入轴与动力源输出轴的同轴度误差控制在0.1mm以内，避免轴承受额外径向力导致早期磨损；上下箱体结合面采用精加工平面密封，无需额外密封垫即可保证润滑脂不泄漏，箱体内部预留有齿轮润滑的储油空间，可采用脂润滑或者低粘度齿轮油飞溅润滑，适配转速区间在每分钟100转到1500转之间的输入工况。轴系设计上，输入轴与输出轴平行布置，中间通过啮合的斜齿轮组传递动力，轴的支撑采用深沟球轴承，轴承位设置有轴肩定位，端盖通过螺栓固定在箱体侧壁，可调整轴承游隙，避免轴系窜动；输入轴伸出端设置有轴封结构，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。

　　安装边界方面，整体箱体的长宽尺寸适配常规小型设备的安装空间，支脚的安装孔间距符合通用小型传动部件的安装尺寸规范，不需要额外定制安装支架即可直接固定在设备安装基板上；输入输出轴的轴径采用标准尺寸系列，可直接匹配市面上常规的联轴器、带轮等标准传动件，降低配套采购成本。从结构细节看，齿轮的齿宽、模数经过载荷校核，可传递额定扭矩范围内的动力，轮齿的螺旋角选取常用的15度，兼顾轴向力大小与传动平稳性，轴承选型时已经考虑斜齿传动产生的轴向力，选用可承受一定轴向载荷的深沟球轴承，无需额外加装推力轴承即可满足使用需求。上盖采用透明材质一方面是为了演示场景下可直观展示齿轮啮合过程，另一方面在设备调试阶段可直接观察内部齿轮的润滑状态、啮合位置是否正确，

　　不需要拆开箱盖即可排查初期调试的常见问题。箱体边角处做了圆角过渡处理，避免应力集中，下箱体底部设置有轻微的倾斜角度，可让润滑介质自然回流到齿轮啮合区域，保证润滑充分。这类变速箱的结构设计逻辑兼顾了实用性与演示性，既可以作为实际传动部件应用在小型自动化设备、教学实训台架上，也可以作为齿轮传动结构的教学模型，帮助从业者理解平行轴齿轮传动的布局方式、轴系定位方法以及箱体密封的设计要点。在实际选型使用时，需要根据负载的额定扭矩、输入转速匹配对应的传动比，安装时要保证轴系的对中精度，首次运行前加注适量润滑介质，运行一段时间后检查螺栓紧固状态与轴承温升，确保传动系统稳定运行。
